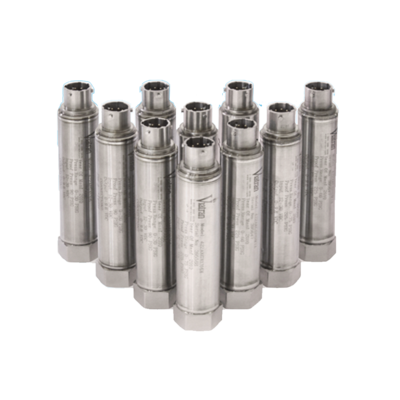

Model 422 Tlakový snímač

Model 422 Tlakový snímač

Model 422 je malý, ale výkonný a odolný snímač. Konstrukce elektroniky a křemíkových senzorů mají kombinovanou přesnost lepší než ± 0,08%.



Poptávkový systém

Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Viatran:


VÝKONOSTNÍ CHARAKTERISTIKY



Tlakový rozsah (FSPR):
0-3 až 0-5000 PSI (0-0,2 až 0-345 bar), 0-15 PSIV (0-1.03 barV) *

Nelinearita:
≤ ± 0,06% FSO standard, volitelně ± 0,04%
  Vyvážení nuly: ≤± 0.25% FSO
Opakovatelnost:
≤±0.06% FSO
  Hysteresis: ≤±0.06% FSO
  Výstup v plném rozsahu (FSO): 5 Vdc≤ ± 0.25% FSO
Dlouhodobá stabilita: ≤ ± 0,3% FSO za 6 měsíců
  Rozsah kompenzované teploty: 0° až 82°C
  Rozsah teplot procesních medií: -40°C až 121°C
  Rozsah okolní provozní teploty: -40°C až 85°C
Teploty skladování: -40°C až 121°C
  Maximální teplota měřeného media: 121°C
  Vliv teploty na nulu: ≤ ± 2% FSO na 100°F
  Vliv teploty na rozpětí: ≤ ± 2% FSO na 100°F

ELEKTRICKÉ CHARAKTERISTIKY



Napájecí napětí:
9 až 30 V DC (12 až 30 V DC pro možnost DM)

Regulace napájení:
<± 0,05% FSO na voltový výstupní signál
Výstupní signál:
0-5 Vdc
  Odolnost proti zatížení: Odolává špičce 1 000 V podle EN6100-4-5
  Nastavení nuly: ± 10% FSO min
  Nastavení rozsahu: ± 10% FSO min
  Kalibrační signál: 80% FSPR spojením kalibračních vodičů
  Přesnost kalibračního signálu: ≤ ± 0,1% z uvedené hodnoty
Ochrana obvodů: Polarita vstupu může být obrácena.
Izolační odpor: ≥ 200 MegOhms na zem
Doba odezvy: ≤ 4.0 mSec
Elektrické připojení: Šestipinový bajonetový konektor (standardní)
  Zapojení - barvy vodičů: Pin A + Power
Pin B - Power
Pin C + Signal
Pin D -Signal
AC E zem (standardní)
Pin F Žádné připojení

KONSTRUKČNÍ MATERIÁLY




Materiály smačených částí:
316L nerezová ocel

Materiál pouzdra:
316L nerezová ocel
Hmotnost:
4 oz
  Identifikace: Laserem označeno na těle jednotky

MECHANICKÉ CHARAKTERISTIKY



Tlakové připojení:

1/8 "NPT - samice


Ověřený tlak:

3x rozsah nebo 1200 PSI
(podle toho, co je menší) pro 0-3 až 0-500 PSI

3x rozsah nebo 9 000 PSI
(podle toho, co je menší) pro 0–1 000 až 5 000 PSI


Tlak při roztržení:

5x rozsah nebo 2 400 PSI
(podle toho, co je menší) pro 0 až 3 až 0 500 PSI

5x rozsah nebo 10 000 PSI
(podle toho, co je menší) pro 0–1 000 až 0-5 000 PSI



Objem tlakové dutiny:

1.5 mL
  Montáž: Může být podporováno procesním potrubím
