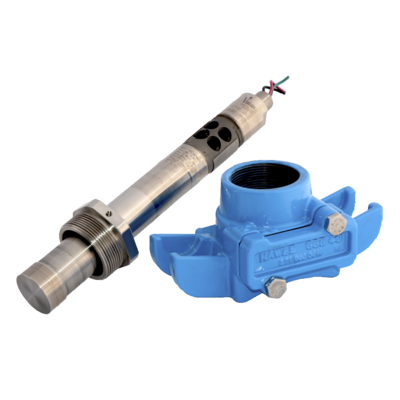

Model 555 Tlakový snímač

Model 555 Tlakový snímač

Model 555 je navržen pro drsnou abrazivní suspenzi, má jedinečnou vlastnost, která umožňuje mokrou instalaci za méně než hodinu pomocí trubkového sedla s integrovaným uzavíráním. Díky externím úpravám a korozi odolným zvlhčeným materiálům je to vynikající volba pro zpracování buničiny a papíru, zpracování odpadních vod, kalů a hnojiv.

VÝKONOSTNÍ CHARAKTERISTIKY



Tlakový rozsah (FSPR):
0-50, 100, 150, 200, 250, 300, 500, PSIS

Kombinovaná přesnost
(Nelinearita, hystereze a opakovatelnost)
50 - 100 PSI ≤±.5% FSO
150 - 500 PSI ≤±.3% FSO
  Výstup v plném rozsahu (FSO): 16 mA při 21°C
Dlouhodobá stabilita: ≤±0.5% FSO za 6 měsíců
  Nastavení nuly - vliv tlakového připojení ≤± 0.1% FSO
  Doba odezvy
(Kombinované mechanické a elektrické):
<20 mSec k dosažení 90% plného měřítka
  Kompenzovaný rozsah teplot: 85°C
  Kombinováno v rozsahu 4: 1 21°C - 77°C
  Maximální provozní teplota: 121°C
  Minimální provozní teplota: -40°C
  Teploty skladování: -53°C až 121°C
  Vliv teploty na nulu: ± 1% FSO na 100 ° F (37 ° C)
  Vliv teploty na rozpětí: ± 1% FSO na 100 ° F (37 ° C)

ELEKTRICKÉ CHARAKTERISTIKY



Napájecí napětí:
12 až 30 Vdc

Regulace napájení:
≤±0.02% FSO per volt
Výstupní signál:
4-20 mA at 70°F (21°C)
  Impedanční zatížení: 900 Ohms maximum at 30 Vdc
  Převýšení (Elevation): -100% of FSO
  Potlačení (suppression): ± 5 % FSO min
  Nastavení rozsahu: poměr 4:1 ze standardní řady
  Kalibrační signál: 20% FSPR
  Přesnost kalibračního signálu: ± 1,0% FSO. Přesná korelace signálu vs tlaku je dodávana s každou jednotkou
Ochrana obvodů: Varistor chráněný přes vstupní vodiče pro přepětí nad 40 V a proudy do 250 Amp Peak s šířkou impulzu 20 µSec. Chráněna reverzní polarita
  Odpor Můstku: 5K Ohms nominal
Izolační odpor: ≥ 200 MegOhms na zem (≤5 nS)
  RFI/EMI: Nepřímý na 500 MHz při přímém kontaktu 5 wattů
Doba odezvy: Od 0,2 s pro 5 "W.C. rozsah až do 0,008 s pro 100 PSI. Rychlejší odezva je k dispozici s volbou NF.
Elektrické připojení: 1/2” NPT (M), 18 AWG, 72”
  Zapojení - barvy vodičů:

Červená  + napájení / signál

Černá       - napájení / signál

Green       Uzemnění

KONSTRUKČNÍ MATERIÁLY




Materiály smačených částí:
Nerezová ocel Inconel X750 a 316L

Materiál pouzdra:
Nerezová ocel Inconel X750 a 316L
Klasifikace pouzdra:
NEMA/Type 4X (1P68)

MECHANICKÉ CHARAKTERISTIKY



Tlakové připojení:
volitelně




Ověřený tlak:

1.5 krát FSO




Tlak při roztržení:

≥ 3krát  FSO

  Nárazy a vibrace:

100 g's maximum
