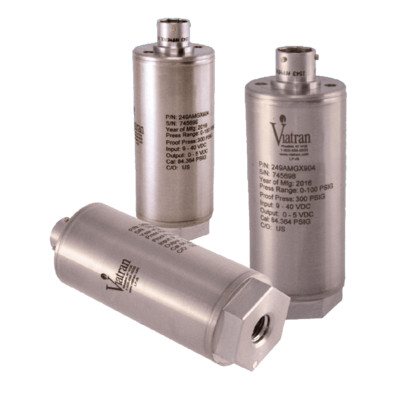

Model 249 Tlakový snímač

Model 249 Tlakový snímač

Malá velikost modelu 249 umožňuje flexibilitu v těsných prostorech, zatímco svařované tělo, konektor z nerezové oceli a utěsněné nastavení zajišťují ochranu před kontaminací.

Řada „49“ využívá tři senzorové technologie k dosažení špičkového výkonu ve všech tlakových rozsazích. Pro rozsah 0-5 až 0-150 PSI poskytuje křemíkový piezorezistivní senzor extrémně přesné hodnoty a vysokou ochranu proti přetlaku. Snímače tenzometrického spoje z lepené fólie jsou spolehlivější pro tlakové rozsahy 200 až 15 000 PSI (Sealed Top Adjustments), kde by přechodné hroty mohly zničit silikonový senzor.

Pro měření tlaku nad 20 000 PSI vyvinula Viatran senzor „trubice“. Vyrobeno z vysoce pevné nerezové oceli, tento senzor zajišťuje vysokou přesnost a odolnost tam, kde mohou senzory membránového typu prasknout. Model 249 je vybaven elektronickou linearizací, kompenzačním obvodem, který koriguje nelinearity v senzoru.

Technologie povrchové montáže (SMT) umožňuje začlenit tento složitý obvod do malého balení a poskytnout specifikaci linearity ≤0,1% FSO (volitelně do 0,05%). Zapouzdření součástí na desce PC desky, které se připevňují na povrch, pomáhá předcházet poškození způsobenému silnými vibracemi pomocí seřízení nuly a rozpětí namontovaného nahoře. Interní kalibrační obvod umožňuje snadnou 2-bodovou kalibraci bez externího zdroje tlaku.

Mezi volitelné výkonové funkce řady „49“ patří vylepšená přesnost, teplotní kompenzace, speciální rozsah, modifikovaný výstup a alternativní tlakové porty.

Poptávkový systém

Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Viatran:


VÝKONOSTNÍ CHARAKTERISTIKY

Tlakový rozsah (FSPR): 0-5, 15, 25, 50, 100, 200, 300, 500, 1K, 1500, 2K, 3K, 5K, 7.5K,10K, 15K, 20K, 25K, 30K, 40K, 50K, 60K 75K, 100K PSIA, PSIS, PSIG
  Nelinearita: ≤±0.10% FSO
Pro 100 K PSI ≤ ± 0,25% FSO
  Hystereze: ≤0.06% FSO
Opakovatelnost ≤0.03% FSO
  Výstup v plném rozsahu (FSO): 5 Vdc
  Dlouhodobá stabilita: ≤ ± 0,25% FSO za 6 měsíců
  Doba odezvy <4 mSec k dosažení 90% FSO
  Vliv teploty na nulu: ≤±1% FSO per 37°C
  Vliv teploty na rozpětí: ≤±1% FSO per 37°C
  Kompenzovaný teplotní rozsah: 21°C to 76°C
Rozsah provozních teplot: -40°C to 85°C
Limity teploty skladování -54°C to 121°C

ELEKTRICKÉ CHARAKTERISTIKY

Napájecí napětí:
9 to 40 Vdc
Regulace napájení:
≤ ± 0,01% FSO na volt
Výstupní signál:
0 to 5 Vdc
  Zátěžová impedance: 125K Ohms min
  Impedance můstku: 5,000 Ohms nominal
  Ochrana obvodů Výstup může být zkratován na neurčito. Polarita vstupu může být obrácena. Ochrana proti přepětí na 1000 V po dobu <1 mSec
  Elektrické připojení 6-pinovýhermetický, bajonetový typ, 303 SST konektor pro svařování
  Zapojení - barvy vodičů: PIN A +Power
PIN B -Power
PIN C + Signal
PIN D - Signal
PIN E Calibrate
PIN F Calibrat

KONSTRUKČNÍ MATERIÁLY


Materiály smačených částí:
5 až 150 PSI 316, 304 SST
200 až 15 K PSI 15-5 PH SST
Nerezová ocel 20 K - 100 K PSI
Materiály pouzdra:
316L SST
Hmotnost:
15 oz, nominal
Identifikace: Laserem značeno na tělo snímače

MECHANICKÉ CHARAKTERISTIKY

Tlakové připojení:

0-5 až 0-15 K PSI
1/4 "- 18 NPT samice (0-3,3 až 0-1034 bar)

0-20 K až 0-50 K PSI
Vysokotlaká přípojka 1/4 "F250-C (0-1378 až 0-3447 bar)

0-60 K až 0-100 K PSI
5/16 "F312C vysokotlaká přípojka (0-4136) až 0-6894 bar

Ověřený tlak:

Minimální rozsah 5 až 150 PSI 3X

Rozsah 151 až 15 K PSI 1,5 x

20K - 100K PSI 1,2x zazvonil

Tlak při roztržení:

5-150 PSI konzultujte s výrobcem

Rozsah 151 až 15 K PSI 5X nebo 30 K PSI,
podle toho, co je menší

Rozsah 20 K - 100 K PSI 1,5X nebo 125 K PSI,
podle toho, co je menší

  Objem tlakové dutiny:

5 až 150 PSI 0,25 cu. v.

151 až 15 K PSI 0,32 cu. v.

20 K - 100 K PSI 0,10 cu. v.

  Montáž: Podporováno procesním potrubím nebo volitelnou montážní konzolou

CERTIFICATIONS

Alternate Connector

BZ Micro change connector
Alternate Ports

YA MS33649-04
YI 1/8" NPT(F)
YK 1/4" NPT(M)
YM 1/4" F250-C High pressure tube
YN 3/8" NPT(F)
YS 5/16" F-375-C High pressure tube
YR 1/2" NPT(F)
YV
MS33649-08


Performance Options

DG Improve temperature performance
DH Special ranging
DK Special calibration setting
DM Modified output (i.e., 0-10 Vdc)
DN Improved accuracy
DQ Cleaning for oxygen service
EA Special calibration run
NH Customer specified identification
PW 1/8 DIN digital indicator

Approvals

TW GOST-R

Note:

Application of some available options may affect standard performance. Consult your Viatran representative for details.
