Model 349 Tlakový snímač

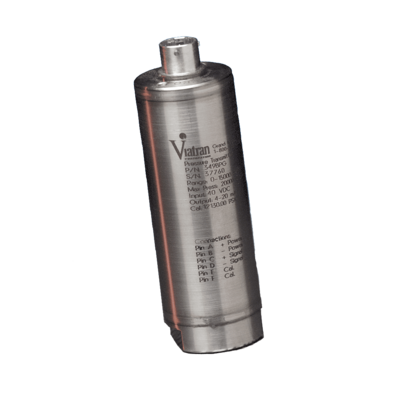

Model 349 Tlakový snímač

Malá velikost modelu 349 umožňuje flexibilitu v těsných prostorech, zatímco svařované tělo, konektor z nerezové oceli a utěsněné nastavení zajišťují ochranu před kontaminací.

Řada „49“ využívá tři senzorové technologie k dosažení špičkového výkonu ve všech tlakových rozsazích. Pro rozsah 0-5 až 0-150 PSI poskytuje křemíkový piezorezistivní senzor extrémně přesné hodnoty a vysokou ochranu proti přetlaku. Snímače tenzometrického spoje z lepené fólie jsou spolehlivější pro tlakové rozsahy 200 až 15 000 PSI, kde by přechodné hroty mohly zničit silikonový senzor.

Pro měření tlaku nad 20 000 PSI vyvinula Viatran senzor „trubice“. Vyrobeno z vysoce pevné nerezové oceli, tento senzor zajišťuje vysokou přesnost a odolnost tam, kde mohou senzory membránového typu prasknout. Model 349 je vybaven elektronickou linearizací, kompenzačním obvodem, který koriguje nelinearity v senzoru.

Technologie povrchové montáže (SMT) umožňuje začlenit tento složitý obvod do malého balení a poskytnout specifikaci linearity ≤0,1% FSO (volitelně do 0,05%). Zapouzdření součástí na desce PC desky, které se připevňují na povrch, pomáhá předcházet poškození způsobenému silnými vibracemi pomocí seřízení nuly a rozpětí namontovaného nahoře. Interní kalibrační obvod umožňuje snadnou 2-bodovou kalibraci bez externího zdroje tlaku.

Mezi volitelné výkonové funkce řady „49“ patří vylepšená přesnost, teplotní kompenzace, speciální rozsah, modifikovaný výstup a alternativní tlakové porty.

Poptávkový systém

Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Viatran:


VÝKONOSTNÍ CHARAKTERISTIKY

  Tlakový rozsah (FSPR): 0-5, 15, 25, 50, 100, 200, 300, 500, 1K, 1500, 2K, 3K, 5K, 7.5K,10K, 15K, 20K, 25K, 30K, 40K, 50K, 60K 75K, 100K PSIA, PSIS, PSIG
Nelinearita: ≤ ± 0,10% FSO
Pro 100 K PSI ≤ ± 0,25% FSO
Hystereze: ≤0.06% FSO
  Opakovatelnost: ≤0.03% FSO
Výstup v plném rozsahu (FSO): 16 mA
Dlouhodobá stabilita: ≤ ± 0,25% FSO za 6 měsíců
Response Time <4 mSec k dosažení 90% FSO
Vliv teploty na nulu: ≤±1% FSO per 37°C
Vliv teploty na rozpětí: ≤±1% FSO per 37°C

Kompenzovaný teplotní rozsah:

21°C to 76°C
  Rozsah provozních teplot: -40°C to 85°C
  Limity teploty skladování -54°C to 121°C

ELEKTRICKÉ CHARAKTERISTIKY


Napájecí napětí:
9 až 40 Vdc

Regulace napájení:
≤ ± 0,01% FSO na volt

Výstupní signál:
4 až 20 mA
Zátěžová impedance: Max. 1500 Ohmů při max. 40 V DC
Impedance můstku: 5,000 Ohms nominal
Circuit Protection: Výstup může být zkratován na neurčito. Polarita vstupu může být obrácena. Ochrana proti přepětí na 1000 V po dobu <1 mSec
Elektrické připojení 6-pinový hermetický, bajonetový typ, 303 SST konektor
Zapojení - barvy vodičů: PIN A +Signal
PIN B -Signal
PIN C Calibrate
PIN D Calibrate
PIN E No Connection
PIN F No Connectio

MECHANICKÉ CHARAKTERISTIKY

Tlakové připojení:
0-5 thru 0-15K PSI
1/4" - 18 NPT samice (0-3.3 thru 0-1034 bar)

0-20K thru 0-50K PSI
1/4" F250-C Vysokotlaká trubice (0-1378 thru 0-3447 bar)

0-60K thru 0-100K PSI
5/16" F312C Vysokotlaká trubice (0-4136) thru 0-6894 bar)

Ověřený tlak:
Minimální rozsah 5 až 150 PSI 3X
Rozsah 151 až 15 K PSI 1,5 x
20k - 100K PSI 1,2x řada

Tlak při roztržení:
5 až 150 PSI Consult Factory
Rozsah 151 až 15 K PSI 5X nebo 30 K PSI, podle toho, co je menší
Rozsah 20 K - 100 K PSI 1,5X nebo 125 K PSI, podle toho, co je menší
  Objem tlakové dutiny: 5 thru 150 PSI       0.25 cu. in.
151 thru 15K PSI   0.32 cu. in.
20K - 100K PSI      0.10 cu. in.
  Montáž: Podporováno procesním potrubím nebo volitelnou montážní konzolou

KONSTRUKČNÍ MATERIÁLY


Materiály smačených částí:
5 až 150 PSI - 316, 304 SST
200 až 15 K PSI - 15-5 PH SST
20K - 100K PSI - nerezová ocel

Hmotnost:
316L SST

Weight
15 oz, nominal
Identification Laserem značeno na tělo snímače

ROZMĚRY SNÍMAČE





P/N 51HMRS204A

HART® Modem s / RS232 konektorem, 4 ft.Cable a mini grabber konce



P/N 51HMRS204B

Modul HART® s konektorem / RS232, 4 ft. Konce kabelů a banankovým konektorem

P/N 51HMUSB04A

HART® Modem w / USB, 4 ft.kabel & mini grabber konce

P/N 51HMUSB04B

Konektor HART® Modem s / USB, 4 ft. Konce kabelů a banankovými konektory

P/N 51PS-EXPRES

Power Xpress- Power Solution kit s rezistorem (černá skříňka), kabely a klipy (Modem NENÍ součástí dodávky)

DevCom2000-Lite Software

Kalibrace v terénu pro snímače tlaku Hammer Union modely 511, 521 a 522

Software, modem, kabeláž, testovací připojení a komponenty potřebné pro kalibraci vašeho snímače tlaku Hammer Union modely 511, 521 nebo 522.
