Model 571 Tlakový snímač

Model 571 Tlakový snímač

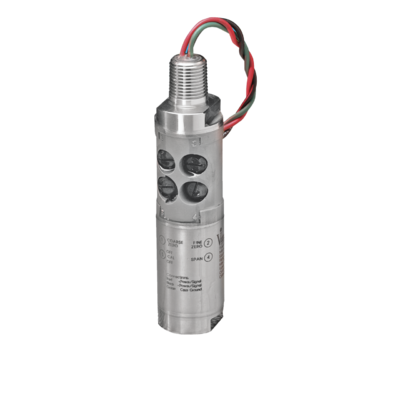

Model 571 disponuje nejpřísnějším certifikátem pro nebezpečného umístění s externími zapečetěnými úpravami. tento model 571 je ovladatelný a nabízí uživateli flexibilitu při snímání různých tlakových úrovní.

Poptávkový systém

Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Viatran:

Vaše osobní údaje budou zpracovány podle Podmínek zpracování osobních údajů.

VÝKONOSTNÍ CHARAKTERISTIKY

  Tlakový rozsah (FSPR): 0-50 thru 100K PSIA / PSIS
Kombinovaná přesnost (nelinearita, hystereze, opakovatelnost): ≤0.3% FSO
Výstup v plném rozsahu (FSO): 16 mA při 70°F
  Dlouhodobá stabilita: ≤±0.25% FSO per 6 months
Doba odezvy: ≤20mSec to reach 90% of FSO
  Vliv teploty na nulu a kombinované rozpětí
při poměru 5:1 vypnutí

≤±4.0% FSO per 100°F

Vliv teploty na nulu: ≤±0.5% FSO per 100°F
Vliv teploty na rozpětí: ≤±0.5% FSO per 100°F
Kompenzovaná teplota: 70°F to +170°F
  Maximální provozní teplota: +190°F
  Minimální provozní teplota: -10°F
  Nepracovní teplotní rozsah:

-65°F to 250°F

ELEKTRICKÉ CHARAKTERISTIKY




Napájecí napětí:
12 to 30 VDC

Účinek regulace napájení:
≤±0.02% FSO na Volt

Výstupní signál:
4 - 20 mA
  Odolnost proti zatížení: 900 Ohms maximum at 30 VDC
Izolační odpor <5nS Vodivost
  Nastavení rozsahu: Nastavitelné 5:1 u standardní řady
  Nastavení nuly: -100% of FSO
  Potlačení + 50% FSO
  Signál kalibrace rozsahu: 20% FSPR externě přepnuto
  Přesnost kalibračního signálu: Přesná korelace signál-tlak je poskytována u každého snímače
Ochrana obvodů: Varistor chráněný přes vstupní vodiče pro přepětí nad 40 V a proudové špičky 250 Amp s šířkou impulzu 20 μSecs. Chráněna reverzní polarita
  Odolnost můstku: 5K Ohms nominal
Elektrické připojení: 1/2 "NPT Samec, 18 AWG, 72"
Zapojení - barvy vodiče:

Červená   + napájení / signál

Černá       - napájení / signál

Green        uzemnění

KONSTRUKČNÍ MATERIÁLY

Materiál pouzdra:

50 až 15 kB PSI
15-5 PH a 316 nerezová ocel

20 tis. Až 100 tis. PSI
PH 13-8 Mo SST a 300 Series SST


Materiály smačených částí:

50 až 15 kB PSI
Nerezová ocel 15-5 PH

20 tis. Až 100 tis. PSI
PH 13-8 Mo SST

  Identifikace: Laserem označeno na těle jednotky

MECHANICKÉ CHARAKTERISTIKY


Tlakové připojení:

50 až 15 k PSI 1/4 "NPT samice
20K až 50K PSI  autoklávní en. F250-C, 1/4 "vysokotlaká trubice

60 000 až 100 000 PSI
Autoklávní en. F312-C, vysokotlaká trubice 5/16 "


Ověřený tlak:

50 až 0-15 K PSI
1,5krát FSPR nebo 20 K PSI, podle toho, co je menší

20 K až 0 až 100 K PSI
1,2 krát FSPR


Tlak při roztržení:

50 až 0-3 K PSI
5krát FSPR

5 kB PSI
4krát FSPR

7,5 kB až 10 kB PSI
2,7krát FSPR

15 kB PSI
2,3 krát FSPR

20 tis. Až 100 tis. PSI
1,5krát FSPR nebo 125 kB PSI, podle toho, co je menší

Montáž: Podporováno technologickým potrubím nebo volitelnými montážními držáky
  Rázová limitace: 100G’s
  Hmotnost:

24 oz

  Klasifikace:

NEMA/Type 4x

P/N 51HMRS204A

HART® Modem s / RS232 konektorem, 4 ft.Cable a mini grabber konce



P/N 51HMRS204B

Modul HART® s konektorem / RS232, 4 ft. Konce kabelů a banankovým konektorem

P/N 51HMUSB04A

HART® Modem w / USB, 4 ft.kabel & mini grabber konce

P/N 51HMUSB04B

Konektor HART® Modem s / USB, 4 ft. Konce kabelů a banankovými konektory

P/N 51PS-EXPRES

Power Xpress- Power Solution kit s rezistorem (černá skříňka), kabely a klipy (Modem NENÍ součástí dodávky)

DevCom2000-Lite Software

Kalibrace v terénu pro snímače tlaku Hammer Union modely 511, 521 a 522

Software, modem, kabeláž, testovací připojení a komponenty potřebné pro kalibraci vašeho snímače tlaku Hammer Union modely 511, 521 nebo 522.
