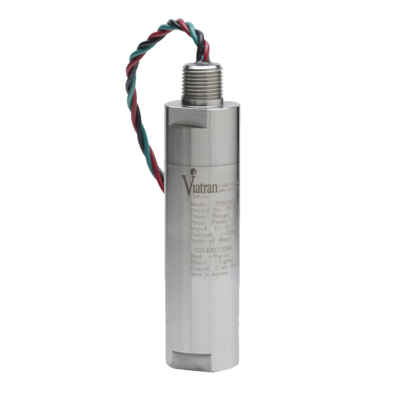

Model RM570 Tlakový snímač

Model RM570 Tlakový snímač

Všechny svařované konstrukce a nerezové povrchy činí z RM570 ideální volbu pro drsné prostředí. Robustní snímače tlaku společnosti Viatran jsou navrženy tak, aby vydržely teplo, vibrace, tlakové špičky a EMI / RFI způsobené okolním zařízením.

Všechny jednotky Viatran jsou konstruovány a konfigurovány na zakázku s výběrem ze čtyř tlakových rozsahů, což zajišťuje nejlepší řešení pro vaši aplikaci.

Poptávkový systém

Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Viatran:


VÝKONOSTNÍ CHARAKTERISTIKY



Tlakový rozsah (FSPR):
0-100 Bar (0-1450 psi)
0-150 Bar (0-2175 psi)
0-250 Bar (0-3625 psi)
0-350 Bar (0-5076 psi)

Přesnost:
≤±0.25% FSO
Zahrnuje BFSL, hysterezi a opakovatelnost pomocí RSS)
  Výstup v plném rozsahu (FSO): 4-20 mA (16 mA FSO)
  Vyvážení nuly a rozsahu: ±1% FSO
  Doba odezvy: <2 mSec k dosažení 90% FSO
  Vliv teploty na nulu: ≤ ± 1% FSO na 100 ° F (55,5 ° C)
  Vliv teploty na rozpětí: ≤ ± 1% FSO na 100 ° F (55,5 ° C)
  Provozní teplota: -40°C až 85°C
  Kompenzovaný rozsah teplot: 21°C až 76°C
  Teplota skladování: -53°C až 85°C

ELEKTRICKÉ CHARAKTERISTIKY



Napájecí napětí:
12 až 30 Vdc

Regulace napájení:
≤±0.02% FSO na Volt
Výstupní signál:
4 až 20 mA
  Odolnost můstku 5000 Ohms nominal
Ochrana obvodů: Varistor protected across the input leads for surges above 40 V and currents to 250 Amps peak with a pulse width of 20 μSecs. Reverse polarity protected.
Izolační odpor: > 200 MegOhms na zem
Elektrické připojení: 6-pin hermetický, bajonetový typ, 303 SST svařovaný konektor
  Standardní zapojení: Alternativní konfiguraci konzultujte s výrobou
  Zapojení - barvy vodičů:

Pin A    + napájení / signál
Pin B     žádné připojení
Pin C    - napájení / Signal
Pin D    Bez připojení
Pin E     Bez připojení
Pin F     Bez připojení

KONSTRUKČNÍ MATERIÁLY




Materiály smačených částí:

15-5 PH a 316 nerezová ocel


Materiál pouzdra:

Nerezová ocel 15-5 PH

  Odolnost proti rázům: 100 G’s
Hmotnost:

17 oz. (0,482 kg)



Identifikace: Laserem označeno na těle jednotky
  Krytí:

Klasifikace IP68

MECHANICKÉ CHARAKTERISTIKY






Tlakové připojení:

G 1/2A BSP (M) s odvzdušňovacím portem *
G 1/2A BSP (M) bez odvzdušňovacího portu
G 1 / 4B BSP (M) bez Bleed Por

Ověřený tlak:

Až 4krát FSPR (1378 bar * (20 000 psi)), podle toho, co je menší



Tlak při roztržení:

≥ 6 až 10krát FSPR v závislosti na senzoru, podrobnosti konzultujte s inženýrstvím

Montáž:

Podporováno technologickým potrubím nebo volitelnými montážními držáky



ROZMĚRY SNÍMAČE

P/N 51HMRS204A

HART® Modem s / RS232 konektorem, 4 ft.Cable a mini grabber konce



P/N 51HMRS204B

Modul HART® s konektorem / RS232, 4 ft. Konce kabelů a banankovým konektorem

P/N 51HMUSB04A

HART® Modem w / USB, 4 ft.kabel & mini grabber konce

P/N 51HMUSB04B

Konektor HART® Modem s / USB, 4 ft. Konce kabelů a banankovými konektory

P/N 51PS-EXPRES

Power Xpress- Power Solution kit s rezistorem (černá skříňka), kabely a klipy (Modem NENÍ součástí dodávky)

DevCom2000-Lite Software

Kalibrace v terénu pro snímače tlaku Hammer Union modely 511, 521 a 522

Software, modem, kabeláž, testovací připojení a komponenty potřebné pro kalibraci vašeho snímače tlaku Hammer Union modely 511, 521 nebo 522.
