Charakterystyka serii modeli PT

Wszystkie czujniki z tego zakresu modeli można konfigurować. Opcjonalne akcesoria oferują bardziej odporną membranę na materiały ścierne, agresywne lub bezrtęciowe i wiele więcej.
Skontaktuj się z nami, chętnie pomożemy w konfiguracji.

W przeciwieństwie do serii PT, model TPT jest wyposażony w czujniki temperatury w postaci termopary. Dostępne są termopary typu J, K, T, E lub PT 100.

Sygnał wyjściowy

Zasilanie czujnika

Zakres ciśnienia

Jednostki

3.33 mV/V

10 - 12 VDC

0 - 30 000

PSI


PT 420 | 422 | TPT 432

PT 420 - Konstrukcja bez elastycznej kapilary
PT 422A - Konstrukcja z elastyczną kapilarą
TPT 432A - Czujnik z elastyczną kapilarą i czujnikiem temperatury


Czujniki o wysokiej dokładności ± 0,50% w opcjonalnej konstrukcji. Zasilanie przez 10-12 V DC. Membrana wykonana z materiału 15-5 PH i pokryta warstwą DyMAX. Długość pręta stałego można wykonać i dopasować do wymaganego rozmiaru. 8-pinowe złącze gwintowane.

Sygnał wyjściowy 3,33 mV/V

Dokładność lepsza niż 0,50%

Zasilanie 10-12 VDC

Jednostki - PSI

8-pinowe złącze

Kalibracja bocznika

CE EAC GOST ISO9001 RoHS2 SIL2

PT 460 | 462 |TPT 463

PT 460F - Konstrukcja bez elastycznej kapilary
PT 462F - Konstrukcja z elastyczną kapilarą
TPT 463F - Czujnik z elastyczną kapilarą i czujnikiem temperatury


Czujniki o wysokiej dokładności ± 1,0% w opcjonalnej konstrukcji. Zasilanie przez 10-12 V DC. Membrana wykonana z materiału 15-5 PH i pokryta warstwą DyMAX. Długość pręta stałego można wykonać i dopasować do wymaganego rozmiaru. 6-pinowe złącze bagnetowe.

Sygnał wyjściowy 3,33 mV/V

Dokładność lepsza niż 1,0%

Zasilanie 10-12 VDC

Jednostki - PSI

6-pinowe złącze

Kalibracja bocznika

CE EAC GOST ISO9001 RoHS2 SIL2

PT 410 | PT412 | TPT412 (NaK)

PT 410 - Konstrukcja bez elastycznej kapilary
PT 412 - Konstrukcja z elastyczną kapilarą
TPT 412 - Czujnik z elastyczną kapilarą i czujnikiem temperatury

Seria PT 41x to czujnik o dokładności ± 0,50%, który jest idealny do zastosowań spożywczych lub medycznych. Jego alternatywną zawartością jest (NaK), który zastępuje rtęć.

Dokładność skanowania ± 0,50%

Możliwość zastosowania do 538°C

Napełnianie NaK

Membrana inkonelowa

Sygnał wyjściowy 3,33 mV/V

CE EAC GOST ISO9001 RoHS2 SIL2

PT 418 | PT419 | TPT419 (Oil)

PT418 - Konstrukcja bez elastycznej kapilary
PT419 - Konstrukcja z elastyczną kapilarą
TPT419 -Czujnik z elastyczną kapilarą i czujnikiem temperatury

Model PT418 | PT419 | TPT419 wykorzystuje olej mineralny jako wypełniacz, który spełnia wymagania FDA i USDA, a jednocześnie umożliwia dokładne wykrywanie ciśnienia w procesach, w których nie można stosować wypełniaczy rtęciowych. Modele te są idealne do zastosowań medycznych, spożywczych lub opakowaniowych.

Sygnał wyjściowy 3,33 mV/V

Dokładność lepsza niż 0,50%

Olej alternatywny (olej)

0-1000 do 0-10 000 psi

Materiał wypełniający spełnia wymagania FDA i USDA

Zasilanie 10-12 V DC

Jednostki - PSI

8-pinowe złącze

Kalibracja bocznika

CE EAC GOST ISO9001 RoHS2 SIL2

PT 435A

Czujnik z elastyczną i odsłoniętą kapilarą


Modele PT 435 i PT 467 zostały zaprojektowane do zastosowań, w których przestrzeń montażowa jest bardzo ograniczona. Odsłonięta część kapilary umożliwia gięcie o małym promieniu 3 mm. Specjalnie opracowana konstrukcja końcówki czujnika ułatwia instalację czujnika w bardzo ciasnych i ciasnych przestrzeniach, gdzie nie ma możliwości zainstalowania standardowego czujnika ze stałym prętem lub elastyczną kapilarą.

Sygnał wyjściowy 3,33 mV/V

Dokładność lepsza niż 0,50%

Zasilanie 10-12 V DC

Jednostki - PSI

8-pinowe złącze

Kalibracja bocznika

GOST ISO9001 RoHS2 SIL2 CE EAC

PT 467E

Czujnik z elastyczną i odsłoniętą kapilarą


Modele PT 467 zostały zaprojektowane do zastosowań, w których przestrzeń montażowa jest bardzo ograniczona. Odsłonięta część kapilary umożliwia gięcie o małym promieniu 3 mm. Specjalnie opracowana konstrukcja końcówki czujnika ułatwia instalację czujnika w bardzo ciasnych i ciasnych przestrzeniach, gdzie nie ma możliwości zainstalowania standardowego czujnika ze stałym prętem lub elastyczną kapilarą.

Sygnał wyjściowy 3,33 mV/V

Dokładność lepsza niż 1,0%

Zasilanie 10-12 V DC

Jednostki - PSI

6-pinowe złącze

Kalibracja bocznika

CE EAC GOST ISO9001 RoHS2 SIL2

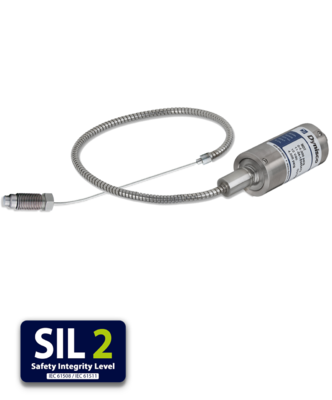

PT 467 XL

Przetworniki ciśnienia z serii PT 467XL to idealny wybór do zastosowań o wysokiej dokładności i minimalnej przestrzeni montażowej. Modele PT 467XL mają dokładność ±0,5% zakresu i odsłoniętą kapilarę o średnicy 1,5 mm, która umożliwia gięcie w promieniu 1/16 cala. Czujniki są dostarczane z membraną Dymax®, która zapewnia zwiększoną odporność na zużycie, a tym samym dłuższą żywotność. Czujniki oznaczone XL mają osłonę (elastyczną kapilarę) aż do końcówki czujnika.

Sygnał wyjściowy 3,33 mV/V

Dokładność ± 0,5% pełnej skali

Sprawdzona konstrukcja czujnika

Konstrukcja do trudno dostępnych miejsc

0-500 do 0-30 000 psi

Doskonała stabilność termiczna

Kalibracja R-Cal 80%

CE EAC GOST ISO9001 RoHS2 SIL2

PT 415D (NaK)

PT415D - Zmywalny czujnik z wypełnieniem (NaK). Konstrukcja bez elastycznej kapilary.



Przetwornik ciśnienia PT415D to idealny wybór do zastosowań spożywczych i medycznych, które wymagają wysokiej dokładności i łatwej konserwacji. Jest to czujnik zmywalny z izolowanym okablowaniem typu 1/2-14 NPT lub opcjonalnym 6-pinowym hermetycznie izolowanym złączem bendix. PT 415D zawiera ładunek wysokotemperaturowy (NaK, sodowo-potasowy) i membranę Inconel. Spełnia przepisy i wymagania higieniczne FDA i USDA.

Sygnał wyjściowy 3,33mV/V

Dokładność lepsza niż 0,50%

Zmywalna konstrukcja

Certyfikacja FDA - (GRAS) do zastosowań spożywczych i farmaceutycznych

Zasilanie 10-12 VDC

Jednostki - PSI

Kalibracja bocznika

CE EAC GOST ISO9001 RoHS2 SIL2

PT 4194 (Oil) 4-20mA

Czujniki PT4194 zapewniają standardowy sygnał o natężeniu 4-20 mA przeznaczony do pracy z DCS i PLC. Jest to czujnik o dokładności ±0,5%, idealny dla przemysłu spożywczego lub farmaceutycznego, wymagający prostej instalacji, powtarzalności i niezawodności. Jego wypełnienie składa się z oleju mineralnego, który spełnia wymagania FDA 21 CFR 178.3620, 21 CFR 172.878 i 21 CFR 573.680

Funkcja automatycznego zerowania

Wkład spełnia wymagania FDA

0,5% dokładność skanowania

Sygnał wyjściowy 4-20 mA

Nie jest wymagana kalibracja

Idealny do zastosowań medycznych i farmaceutycznych

Doskonała odporność na ścieranie

Automatyczne zerowanie

CE EAC GOST ISO9001 RoHS2 SIL2

PT4195 (Oil) 0-5 Vdc

PT4195 to czujnik o dokładności ±0,5%, idealny dla przemysłu spożywczego lub farmaceutycznego, wymagający prostej instalacji, powtarzalności i niezawodności. Wkład czujnika jest olejem mineralnym, który spełnia wymagania określone przez USDA i FDA.

Regulowane zero i zakres

Wkład spełnia wymagania FDA i USDA

Dokładność lepsza niż ± 0,5%

Konstrukcja ze stali nierdzewnej i części zwilżane Pokryte Dymax®

Wyjście 0-5 V DC

Kalibracja wewnętrzna 80%

CE EAC GOST ISO9001 RoHS2 SIL2

PT4196 (Oil) 0-10 Vdc

PT4196 to czujnik o dokładności ± 0,5%, idealny do zastosowań w przemyśle spożywczym i farmaceutycznym, wymagających łatwej instalacji, powtarzalności i niezawodności.


Sygnał wyjściowy przedstawia 0-10 Alternatywne wypełnienie czujnika olejem dla przemysłu spożywczego spełnia wymagania stawiane przez USDA i FDA.

Dokładność lepsza niż ± 0,5%

Ładowanie alternatywne (olej)

0 - 1000 do 0 - 10 000 psi

Sygnał wyjściowy 3,33 mV/V

Spełnia wymagania FDA i USDA

CE EAC GOST ISO9001 RoHS2 SIL2

PT4674 (4-20 mA)

Model PT4674 to specjalny wariant czujnika ciśnienia z odsłoniętą kapilarą, który ma sygnał wyjściowy 4-20 mA. Znajduje zastosowanie wszędzie tam, gdzie z powodu braku miejsca nie można zainstalować konwencjonalnego czujnika z prętem stałym lub elastycznej kapilary.

Dokładność skanowania ± 0,5%

Sygnał wyjściowy 4-20mA

Kalibracja wewnętrzna 80%

Regulowany zakres zera i czujnika

Odsłonięta kapilara

CE EAC GOST ISO9001 RoHS2 SIL2
