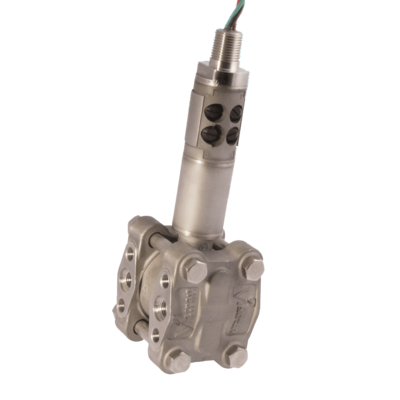

Czujnik różnicy ciśnień model 574
Czujniki różnicy ciśnień model 574 wykorzystują technologię wykrywania o zmiennej pojemności, co zapewnia wyjątkową niezawodność i wysoką dokładność. Model 574 mierzy ciśnienia od 5” WC do 100 PSI z zabezpieczeniem przed nadciśnieniem do 3000 PSI. Całkowicie spawana konstrukcja ze stali nierdzewnej 316 sprawia, że model 574 jest hermetyczny i wodoodporny w środowiskach korozyjnych, w tym w słonym powietrzu lub ługu.
Zewnętrzne elementy sterujące zerem, zakresem i kalibracją są hermetycznie zamknięte, a jednocześnie łatwo regulowane za pomocą systemu magnetycznego Viatran. Kondycjoner sygnału w Modelu 574 umożliwia ustawienie zakresu przetwornika w stosunku 5:1 standardowego zakresu ciśnienia.
VÝKONOSTNÍ CHARAKTERISTIKY
| Tlakový rozsah (FSPR): | 0-5, 10, 20, 50, 100, 300, 750" W.C.D. 0-15, 50, 100 PSID | |
| Kombinovaná přesnost (nelinearita, hystereze, opakovatelnost): | ≤±0.15% FSO | |
| Hystereze: | ≤ ±0.1% FSO | |
| Opakovatelnost: | ≤ ±0.1% FSO | |
| Výstup v plném rozsahu (FSO): | 16 mA at 70° F (21°C) | |
| Rozlišení: | Infinite | |
| Dlouhodobá stabilita | ≤ ± 0,1% FSO za 6 měsíců | |
| Posun nuly se základním tlakem: | ≤ ± 2,0% FSO na 1 000 PSI | |
| Posun rozpětí se základním tlakem: | ≤ ± 1,0% FSO na 1 000 PSI | |
| Posun nuly po přetížení 3000 PSI: | Boční úhel: ≤ ± 0,1% FSO Alternativní úhel: ≤ ± 0,5% FSO |
|
| Kompenzovaný teplotní rozsah: | 0°F až 170°F | |
| Rozsah provozních teplot: | -10° F až +190° F | |
| Limity teploty skladování: | -65°F to +250°F | |
| Vliv teploty na nulu: | ≤± 1.0% FSO na 100° F | |
| Vliv teploty na rozpětí: | ≤± 1.0% FSO na 100° F |
ELEKTRICKÉ CHARAKTERISTIKY
|
Napájecí napětí:
|
8,5 až 40 Vdc
|
|
|
Účinek regulace napájení
|
≤±0.02% FSO per volt over supply voltage range
|
|
|
Výstupní signál
|
4 to 20 mA
|
|
| impedanční zátěž | Maximálně 1500 ohmů při 40 Vdc | |
| Nastavení nuly | -100% FSO elevation to +50% FSO suppression of the standard range | |
| Nastavení rozpětí | Rangeable down, 5: 1 from standard range | |
| Kalibrační signál | 20% FSPR externě přepnuto | |
| Přesnost kalibračního signálu |
≤±1% of the stated value |
|
| Ochrana obvodů | Varistor chráněný přes vstupní vodiče pro přepětí nad 40 V a proudy do vrcholu 250 Amp s šířkou impulzu 8 x 20 µSec. Chráněna reverzní polarita | |
| Izolační odpor |
>1000 MegOhms to case ground at 40 Vdc and 70° F |
|
| Doba odezvy | 10% až 90% FS K dispozici je rychlejší odezva s možností NF | |
| Elektrické připojení | 1/2” NPT male, 3 wires, 18 AWG | |
| Zapojení - barvy vodičů: | RED + Signal / Power BLACK - Signal / Power GREEN Case Groun |
KONSTRUKČNÍ MATERIÁLY
|
Materiál pouzdra:
|
316 nerezová ocel
|
|
|
Materiály smačených částí:
|
316 Nerezová ocel a O-kroužek Viton
|
|
| Hmotnost: | 7 lbs. | |
| Identifikace: | Laserem označeno na těle jednotky |
MECHANICKÉ CHARAKTERISTIKY
|
Tlakové připojení:
|
1/4 ”NPT žena na 2-1 / 8” středech na přírubách
1/2 ”NPT female na 2”, 2-1 / 8 ”nebo 2-1 / 4” centrech s volitelným adaptérem |
|
|
Ověřený tlak:
|
3000 PSID a / nebo 2000 PSI základní tlak
|
|
|
Tlak při roztržení:
|
4500 PSID a / nebo 4500 PSI základní tlak
|
|
| Posun membrány | 0.002 cubic inches at FSPR | |
| Nápplň snímače: | Dow DC200 Silicone oil | |
| Montáž: | Může být podepřeno procesním potrubím nebo volitelnou montážní konzolou |
ROZMĚRY SNÍMAČE
