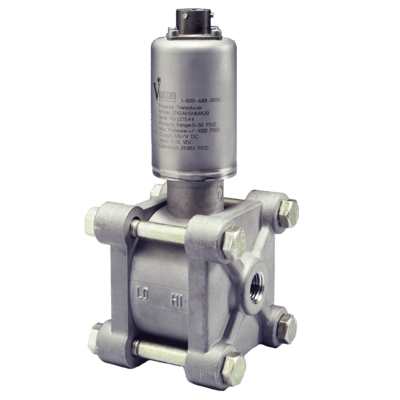

Model 374 Differential Pressure Sensor
The Model 374 Differential Pressure Transmitter measures pressure ranges from 5" WC to 100 PSID and provides an output signal of 4-20 mA. All wetted surfaces, including flanges and diaphragms, are made of 316 stainless steel with Viton® O-ring seals for excellent resistance to corrosion. These adapters are available with standard 1000 PSI static pressure and single-sided pressure. For applications requiring higher static line pressure ratings, 3000 PSI is available with optional flanges.
The Viatran Model 374 also has an internal calibration circuit for easy field adjustment, quick disconnect electrical connections, and external zero and span control. A special option called fast response allows the unit to respond accurately to pressure changes in about one-tenth of the standard time. These features make the Model 374 ideal for most industrial test and flow applications.
VÝKONOSTNÍ CHARAKTERISTIKY
| Rozsah tlaků v plném rozsahu: | 0-5, 10, 20, 50, 100, 300, 750" W.C.D. 0-15, 50, 100 PSI |
|
| Nelinearita (přímá přímka s nejlepší přiléhavostí): | ≤±0.15% FSO | |
| Hystereze: | ≤±0.15% FSO | |
| Opakovatelnost: | ≤±0.08% FSO | |
| Výstup v plném rozsahu (FSO): | 16 mA | |
| Rozlišení: | Infinite | |
| Dlouhodobá stabilita: | ≤ ± 0,1% FSO za 6 měsíců | |
| Posun nuly se základním tlakem: | 5” WC to 100” WC : ≤ 4% 300” WC to 100 PSI: ≤ 6 |
|
| Posun rozpětí se základním tlakem: | 5” WC to 100” WC : 0 to -6% 300” WC to 100 PSI : 0 to -4 |
|
| Posun nuly po přetížení 1000 PSI: | Jedna strana: ≤ ± 0,1% FSO Alternativní strany: ≤ ± 0,5% FS |
|
| Kompenzovaný teplotní rozsah: | 21°C to 76°C | |
| Rozsah provozních teplot: | 0° F to +200° F | |
| Skladovací teplota: | -40°C to 121°C | |
| Vliv teploty na nulu: | ≤± 2.0% FSO na 38°C | |
| Vliv teploty na rozpětí: | ≤± 2.0% FSO na 38°C |
ELEKTRICKÉ CHARAKTERISTIKY
|
Napájecí napětí:
|
10 až 42 Vdc
|
|
|
Účinek regulace napájení:
|
≤ ± 0,0001% FSO na změnu napětí v rozsahu napájecího napětí
|
|
|
Výstupní signál:
|
4 až 20 mA
|
|
| Impedanční zatížení: | 0 Ohmů při 10 V DC 1600 Ohmů při 42 VDC | |
| Nulové nastavení: | ±5% FSO min./ ±50% FSO max. | |
| Nastavení rozpětí: | ± 10% FSO min. / ±50% FSO max. | |
| Kalibrační signál: | 80% FSPR, zkratováním kolíků E & F | |
| Přesnost kalibračního signálu: | ≤±0.1% of the stated value | |
|
Ochrana obvodů: |
Varistor chráněný přes vstupní vodiče pro přepětí nad 40 V a proudy do vrcholu 250 Amp s šířkou impulzu 8 x 20 µSec. Chráněna reverzní polarita | |
| Izolační odpor: | Chráněna reverzní polarita | |
| Doba modesty: | 10% až 90% FS K dispozici je rychlejší odezva s možností NF | |
| Elektrické připojení | Bendix PT02E-10-6P, mates PT06E-10-6S (SR) | |
|
WZapojení - barvy vodiče: |
Pin A + Signal Pin B - Signal Pin C Calibrate Pin D Calibrate Pin E No connection Pin F No connectio |
KONSTRUKČNÍ MATERIÁLY
|
Materiály smačených částí:
|
316 Nerezová ocel a O-kroužek Viton
|
|
|
Materiál pouzdra:
|
Nerezová ocel 304 a 316 s hliníkovou slitinou, černý pozinkovaný kobaltový elektrický konektor
|
|
| Hmotnost: | 3.5 lbs. (6.5 lbs. with optional flanges) | |
|
Identifikace:
|
Laser etched onto bodyLaserem označeno na těle jednotky
|
MECHANICKÉ CHARAKTERISTIKY
|
Tlakové připojení:
|
1/4" - 18 NPT female
|
|
| Statický tlak: | Maximálně 1 000 PSI (3 000 PSI - volitelné) | |
|
Ověřený tlak:
|
1000 PSI jednostranný (3000 PSI - volitelně)
|
|
| Tlak při roztržení | 1500 PSI (4500 PSI - volitelné) | |
| Posun membrány: | Standardní příruby: 0,4 kubických palců Volitelné příruby : 1,5 kubických palců |
|
| Posun membrány: | 0,002 kubických palců při FSPR | |
| Náplň snímače: | Silikonový olej Dow DC200 | |
| Montáž: | Může být podepřeno procesním potrubím nebo volitelnou montážní konzolou |
OPTIONS
|
B ( )
|
Alternate electrical connector
|
|
| DG | Improved temperature compensation to ±1.0% FSO per 100°F | |
|
DH
|
Special ranging
|
|
| DK | Special shunt calibration setting | |
| DM | Modified full scale output | |
| DQ | Cleaning for oxygen service | |
| EA | Special calibration run | |
| GE | Buna 'N' O-Rings | |
| NB | Alternate process flanges for increased pressure rating | |
| NF | Fast response time | |
| NH | Customer specified identification | |
| NM | Alternate output signal (3mV/V) | |
|
Y ( ) |
Alternate pressure ports | |
| Note | pplication of some available options may affect standard performance. Consult your Viatran representative for details. |
ROZMĚRY SNÍMAČE
| Laserem označeno na těle jednotky |
