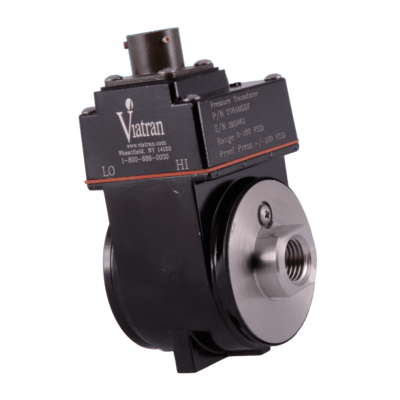

Model 376 Differential Pressure Sensor
Patented Viatran technology provides accuracy better than ±0.15% FSO. The wetted surfaces are made of 316 stainless steel, which allows for better corrosion resistance. Viatran designed the "76" series to be easily accessible in tight spaces. The X76 is supported by a process connection or a customizable L-shaped mounting bracket.
A quick-disconnect electrical connection allows for easy setup and removal. Top-mounted zero and span adjustments and an internal calibration circuit simplify array setup and provide a quick two-point calibration check.
With over twenty different electrical connections and pressure ports, as well as optional enhanced thermal performance and modified outputs, the 376 exceeds the most demanding application requirements.
VÝKONOSTNÍ CHARAKTERISTIKY
| Rozsah tlaků v plném rozsahu: | 0-5, 10, 20, 50, 100, 300, 750" W.C.D. 0-15, 50, 100 PSID (0-1, 3.4, 6.8 bar |
|
| Nelinearita: | ≤±0.15% FSO | |
| Hystereze | ≤±0.10% FSO | |
| Opakovatelnost | ≤ ±0.10% FSO | |
| Rozlišení | Infinite | |
| Dlouhodobá stabilita | ≤ ± 0,2% FSO za 6 měsíců | |
| Vyvážení nuly effect montážního připojení: | ≤±1% FSO | |
| Kompenzovaný teplotní rozsah | -17°C až 85°C | |
| Rozsah provozních teplot | -40°C až 121°C | |
| Limity teploty skladování | -40°C až 121°C | |
| Vliv teploty na nulu: | ≤ ± 2,0% FSO na 38°C | |
| Vliv teploty na rozpětí: | ≤ ± 2,0% FSO na 38°C |
ELEKTRICKÉ CHARAKTERISTIKY
|
Napájecí napětí:
|
10 až 45 Vdc
|
|
|
Účinek regulace napájení:
|
≤ ± 0,10% FSO změna v rozsahu napájecího napětí
|
|
|
Výstupní signál:
|
4 to 20 mA
|
|
| Nastavení nuly: | ± 10 % FSO min. / ±20% FSO max. | |
| Nastavení rozsahu: | ± 10% FSO min. / ±20% FSO max. | |
| Signál kalibrace rozsahu: | 80% FSO | |
| Přesnost kalibračního signálu: | ≤±0.2% FSO | |
|
Ochrana obvodů: |
Chráněna reverzní polarita | |
| Izolační odpor: | 200 MegOhms | |
| Elektrické připojení: | Bendix PT02E-10-6P, shoduje se s PT06E-10-6S (SR) | |
| Zapojení - barvy vodiče: | Pin A + Power Pin B - Power Pin C + Signal Pin D - Signal Pin E Calibrate Pin F Calibrat |
KONSTRUKČNÍ MATERIÁLY
|
Materiály smačených částí:
|
316 Nerezová ocel
|
|
|
Materiál pouzdra:
|
Práškově lakovaná slitina
|
|
|
Identifikace:
|
Laserem označeno na těle jednotky |
MECHANICKÉ CHARAKTERISTIKY
|
Tlakové připojení:
|
1/4" - 18 NPT samice
|
|
|
Tlak v potrubí:
|
500 PSI (34 bar)
|
|
|
Ověřený tlak:
|
500 PSI (34 bar)
|
|
| Tlak při roztržení: | 1000 PSI (68.9 bar) | |
| Objem tlakové dutiny: | Přibližně 2 ml na každou stranu | |
| Zdvihový objem na FSPR: | Přibližně 0,1 ml | |
| Náplň snímače: | Přibližně 1,5 ml | |
| Montáž: | Může být podepřeno procesním potrubím nebo volitelnou montážní konzolí | |
| Efekt montážní polohy: | <1" WC, any direction | |
| Hmotnost: | 2 lbs |
OPTIONS
|
ELECTRICAL CONNECTION
|
|
|
|
B ( )
|
Alternate electrical connector
|
|
|
ALTERNATE PRESSURE PORTS
|
|
|
| Y ( ) | Alternate pressure ports | |
| PERFORMANCE OPTIONS | ||
| DG | Improved temperature compensation to ±1.0% FSO per 100°F | |
| DH | Special ranging | |
| DK | Special shunt calibration setting | |
| DM | Modified full scale output | |
| EA | Special calibration run | |
| NH | Customer specified identification | |
| PW | 1/8 DIN digital indicator | |
| Note: | Application of some available options may affect standard performance. Consult your Viatran representative for details. |
