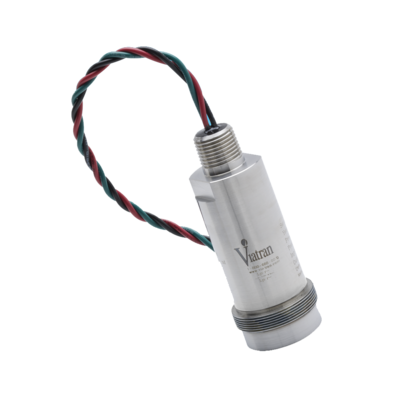

Czujnik ciśnienia model 550
Model 550 został zaprojektowany, aby zapewnić solidną wydajność podczas pomiaru twardych materiałów korozyjnych. Czujnik wyposażony jest w membranę wykonaną ze stali nierdzewnej, bez wypełnienia olejem. Czujnik posiada funkcję samoczyszczenia.
VÝKONOSTNÍ CHARAKTERISTIKY
|
Rozsah tlaku v plném rozsahu (FSPR)
|
0-50, 100, 150, 200, 250, 300, 500, 750, 1000, PSIG, PSIS, PSiA
|
|
|
Kombinovaná přesnost (nelinearita, hystereze, opakovatelnost)
|
≤±0.45%
|
|
|
Výstup v plném rozsahu (FSO) |
16 mA at ±0.5% FSO | |
|
Rozlišení
|
Infinite
|
|
| Dlouhodobá stabilita: | ≤±0.5% FSO | |
| Nulové vyvážení vlivu tlakového připojení | ≤±0.5% FSO | |
| Kombinované mechanické a elektrické | ≤0.1mSec | |
| Vliv teploty na nulu | ≤± 2% FSO per 100°F (37°C) | |
| Vliv teploty na rozpětí | ≤± 2% FSO per 100°F (37°C) | |
| Kompenzovaný teplotní rozsah | 0°F to 185°F (-17°C to 85°C) | |
| Rozsah provozních teplot | -40°F to 250°F (-40°C to 121°C) -Process |
ELEKTRICKÉ CHARAKTERISTIKY
|
Technologie snímače:
|
Lepená tenzometrická folie
|
|
|
Napájecí napětí
|
12 to 40 Vdc
|
|
|
Regulace napájení
|
≤±0.04% FSO per Volt |
|
| Výstupní signál | 4 - 20 mA at 70°F (21°C) | |
| Impedanční zatížení | 1400 Ohms max at 40 Vdc | |
| Vlnění | ≤1% FSO | |
| Vyvážení nuly: | 4 mA ±1% FSO | |
| Nastavení nuly: | Neuplatňuje se | |
| Span Adjustment | Neuplatňuje se | |
| Signál kalibrace rozsahu | Neuplatňuje se | |
| Ochrana obvodů | Varistor chráněný přes vstupní vodiče pro přepětí nad 38 V a proudy na špičku 250 Amp s šířkou impulzu 8-20 µSec. Chráněna reverzní polarita | |
| Odpor můstku: | 5000 Ohmů nominální | |
| Izolační odpor | ≥ 2000 MegOhms při 50 Vdc | |
| Potlačení RFI / EMI |
≤1% změna výstupu FSO při 30 V / metr, 10-1000 Mhz |
|
| Elektrické připojení | 1/2 ”NPT zástrčka, 3 dráty, 18 AWG, 36” L | |
| Barevné kódy vodičů |
Červená + napájení / signál Černá - napájení / signál Green Case Ground
|
KONSTRUKČNÍ MATERIÁLY
|
Materiál pouzdra:
|
Nerezová ocel 304 a 316
|
|
|
Materiály smačených částí:
|
17-4PH NACE (volitelné Inconel X750)
|
|
|
Identifikace:
|
Laserem označeno na těle jednotky
|
|
| Měřené tekutiny | Jakýkoli plyn nebo kapalina kompatibilní s 17-4PH NACE | |
| Klasifikace skříně | .NEMA 4X, 5, 6, 12 |
MECHANICKÉ CHARAKTERISTIKY
|
Tlakové připojení:
|
Montáž M44 X 1,25 |
|
|
Ověřený tlak:
|
1,5krát jmenovitý rozsah
|
|
|
Tlak při roztržení:
|
≥ 3krát jmenovitý rozsah nebo maximální rozsah svorek a hadic, podle toho, co je menší |
|
| Hmotnost: | 16 oz |
OPTIONS
| Alernate Connectors | ||
| BZ | Micro change connector | |
| ZP | 6-pin hermetic (Bendix style) | |
| Performance Options | ||
| DG | Improved temperature compensation | |
| DH | Special range (550 only) | |
| EA | Special calibration | |
| JJ | Direct mount indicator with Explosion Proof housing | |
| JS | Direct mount indicator | |
| NH | Customer specified identification | |
| PW | 1/8 DIN digital indicator | |
| QB | Inconel wetted parts | |
| TW | Russia Intrinsic Safety |
