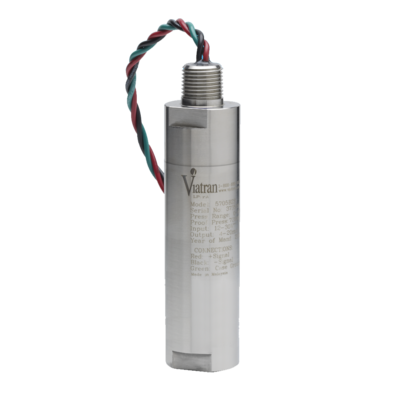

Czujnik ciśnienia model 570
Wszystkie spawane konstrukcje i powierzchnie ze stali nierdzewnej sprawiają, że 570 jest idealnym przeciwnikiem w środowiskach korozyjnych. Konstrukcja czujnika bez pierścienia O zapewnia niezawodność w przypadku agresywnych mediów. Modele oznaczone 570 są zatwierdzone przez Viatran i zaprojektowane tak, aby spełniały wymagania podwójnego uszczelnienia NEC/API. Części Hastelloy, Inconel i 316 SS są dostępne dla najbardziej korozyjnych środowisk.
VÝKONOSTNÍ CHARAKTERISTIKY
|
Tlakový rozsah (FSPR):
|
0-100 až 0-100 K PSIS (0-6,89 až 0-6894 bar) | |
|
Linearita:
|
0-100 PSI (0-6.89 bar) ±0.5%
150-10K PSI (10.3-6.89 bar) ±0.2% 15K-100K PSI (1034-6894 bar) ±0.25 |
|
|
Opakovatelnost:
|
±1% FSO
|
|
| Hysteresis: | 4-20 mA (16 mA FSO) | |
| Výstup v plném rozsahu (FSO): | <2 mSec to reach 90% FSO | |
| Vyvážení nuly a rozsahu: | ≤ ± 1% FSO na 55,5°C | |
| Dlouhodobá stabilita: | ≤±1% FSO na 55.5°C | |
| Rozsah kompenzované teploty: | -40°C to 87°C | |
| Vliv teploty na nulu: | ≤ ± 2% FSO na 100°F | |
| Vliv teploty na rozpětí: | ≤ ± 2% FSO na 100°F |
ELEKTRICKÉ CHARAKTERISTIKY
|
Napájecí napětí:
|
12 to 30 Vdc
|
|
|
Regulace napájení:
|
≤±0.02% FSO na Volt
|
|
|
Výstupní signál:
|
4 až 20 mA
|
|
| Odolnost proti zatížení: | 5000 Ohms nominal | |
| Nastavení nuly: | ± 5 % FSO min | |
| Nastavení rozsahu: | ± 10% FSO min | |
| Ochrana obvodů: | Varistor protected across the input leads for surges above 40 V and currents to 250 Amps peak with a pulse width of 20 μSecs. Reverse polarity protected. | |
| Izolační odpor: | > 200 MegOhms na zem | |
| Doba odezvy: | Od 0,2 s pro 5 "W.C. rozsah až do 0,008 s pro 100 PSI. Rychlejší odezva je k dispozici s volbou NF. | |
| Elektrické připojení: | 1/2 "NPT (M), 18 AWG vodič, 72" | |
| Zapojení - barvy vodičů: |
Červená + napájení / signál Černá - síla / signál Zelený kufřík Bílá Bez připojení |
KONSTRUKČNÍ MATERIÁLY
|
Materiály smačených částí:
|
0-100 až 0-15 K PSI 0-20 K až 0-100 K PSI |
|
|
Materiál pouzdra:
|
0-100 až 0-15 K PSI 0-20 K až 0-100 K PSI |
|
|
Hmotnost:
|
24 oz. (0.680 kilograms) |
|
| Identifikace: | Laserem označeno na těle jednotky | |
| Krytí: |
Classification NEMA 4X |
MECHANICKÉ CHARAKTERISTIKY
|
Tlakové připojení:
|
0-50 až 0-15 K PSI 0-20 K až 0-50 K PSI 0-60 K až 0-100 K PSI |
|
|
Ověřený tlak:
|
0-100 až 0-15 K PSI 0-20 K až 0-100 K PSI |
|
|
Tlak při roztržení:
|
0-100 až 0-15 K PSI 0-20 K až 0-100 K PSI 1,5krát FSPR nebo 125 K PSI (8618 bar) (0-1378 až 0-6894 bar), podle toho, co je menší |
|
| Montáž: | Může být podporováno procesním potrubím |
