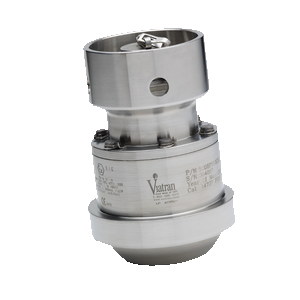

Model 520 Hammer Union
Przetwornik ciśnienia Hammer Union Model 520 oferuje doskonałą konstrukcję i solidne działanie, na których zbudowaliśmy reputację.
Inquiry system
Configure your own product according to your requirements and needs. If you are unsure of the configuration, provide us in the notes the necessary information about the existing sensor or product, even a competitor. We will be happy to help you find an alternative Viatran product. If your request is urgent, let us know. We will do our best to help you resolve this situation to your satisfaction as quickly as possible. If we have all the information, we are able to offer a model with minor differences, which is in stock and you can have another product available the next day.
If you need more information do not hesitate to contact us.
Viatran Configuration Code:
WYDAJNOŚĆ
| Zakres ciśnień w pełnej skali |
0-5K, 0-6K, 0-10K, 0-15K, 0-20K, 0-25K PSIS |
| Połączona dokładność (BFSL) |
≤± 0.25% FSO (Nieliniowość, histereza i powtarzalność) |
| Wyjście na pełną skalę (FSO) |
16,00 mA ±1% FSO @70°F |
| Zerowa równowaga |
4 mA ±1% FSO |
|
Kompensowany zakres temperatur
|
-40°F do 140°F (4°C do 60°C) |
|
Zakres temperatury pracy
|
-40°F do 185°F (-40°C do 85°C) |
|
Zakres temperatur przechowywania
|
-67°F do 302°F (-55°C do 150°C) |
|
Stabilność długoterminowa (%FSO)
|
≤ ± 0,25% FSO na 6 miesięcy |
|
Efekt termiczny na zero
|
≤± 1% FSO na 100°F Typowo |
|
Efekt termiczny na rozpiętość
|
≤± 1% FSO na 100°F Typowo |
ELECTRICAL
|
Sygnał wyjściowy
|
4-20 mA @70°F |
|
Napięcie zasilania
|
10,5 do 28 V DC |
|
Regulacja zasilania
|
<± 0,01% FSO na wolt |
| Impedancja pętli / obciążenia |
900 omów @ 28 VDC zmniejszające liniowość do 0 omów @ 9 VDC |
|
Ochrona obwodu
|
Ochrona przed odwrotną polaryzacją |
|
RFI / EMI
|
<1% zmiana wyjścia FSO przy 3V Rms od 150 kHz do 80 MGz
(80% AM modulowane przy 1 kHz) stosowane do zasilania i linii sygnałowych
[IEC 61000-4-6 odporność na częstotliwość radiową w trybie wspólnym],
1% zmiana mocy wyjściowej po wystawieniu na promieniowanie elektromagnetyczne
pole 10 V/m od 80 MHz do 1 GHz AM modulowane przy 1 kHz i 3 V/m
1,4 GHz do 2,7 GHz. [IEC 61000-4-3 Odporność na promieniowane pola elektromagnetyczne]
|
|
Ochrona przed skokami napięcia
|
Wytrzymuje skok 1000 V zgodnie z EN 61000-4-5 |
|
Rezystancja izolacji
|
< 5 nS |
|
Czas odpowiedzi
|
< 1 milisekunda, aby osiągnąć 90% FSO |
|
Sygnał kalibracji zakresu
|
100% FSO ±10% przez ekscytujące piny E&F |
|
Dokładność sygnału kalibracji
Kalibracja napięcia zasilania
|
Odczyty na certyfikacie kalibracji mieszczą się w zakresie ± 0,2% FSO rzeczywistego sygnału wyjściowego Cal
8,5 -28 V DC |
|
Odporność mostu
|
10 kiloomów, nominalnie |
|
Standardowe połączenie elektryczne
|
Pasuje do 6-stykowego, hermetycznego, do montażu w pudełku, rozmiaru obudowy 10, złącza typu bendix MIL-C-26482 |
|
WYJŚCIA PIN
|
PIN A + Moc/sygnał
PIN B -Moc/sygnał
PIN C Brak połączenia
PIN D Brak połączenia
SOSNA + Kalibracja
PIN F -Kalibracja
|
MECHANICZNY
|
Standardowy port ciśnienia
|
Męska złączka do młotka 2 cale #2002 |
|
Objętość wnęki ciśnieniowej
|
Standard: 0,45 cala sześciennego |
|
Zerowy efekt instalacji
|
0,3% FSO z momentem obrotowym 200 ft-lbs na złączu nr 2002 |
|
Wrażliwość na wstrząsy
|
1000 g, impuls półsinusoidalny 0,5 ms nie powinien powodować zmiany kalibracji |
|
Dowód ciśnienia
|
Zakres 1,67X lub maks. 30 000 PSI |
|
Ciśnienie rozrywające
|
3-krotny zakres ciśnienia w pełnej skali, ograniczony przez złącze #2002: 30K PSI |
MATERIAŁY BUDOWLANE
|
Materiały zwilżane
|
Inconel 718 zgodny z NACE (MR0175/ISO 15156-3:2009(E)) |
|
Materiał obudowy
|
Stal nierdzewna 304 |
|
Identyfikacja
|
Laser znakowany na korpusie urządzenia! |
|
Ocena obudowy
|
IP68*, NEMA 6P* |
|
Waga
|
4,0 funty nominalny |
|
* Oczekuje na zatwierdzenie
|
|
OPCJE
| DC |
Rozszerzony skompensowany zakres temperatur (zimno) -40°F do 140°F (-40°C do 60°C) |
| DG |
Ulepszona kompensacja temperatury |
| DH |
Zakres specjalny |
| DN |
Poprawiona dokładność |
| EA |
Specjalny przebieg kalibracji |
| EH |
Rozszerzony skompensowany zakres temperatur (gorące) +40°F do 180°F (4°C do 82°C) |
| LW |
Wąski adapter do banderolowania |
|
Nie dotyczy
|
Dołączony uchwyt do przenoszenia |
| NH |
Specyficzna identyfikacja klienta |
| NP |
Ochronna klatka pierścieniowa |
| NQ |
Ochronna klatka krzyżowa |
| Z() |
Specjalne złącza |
| TW |
Rosja iskrobezpieczeństwo |

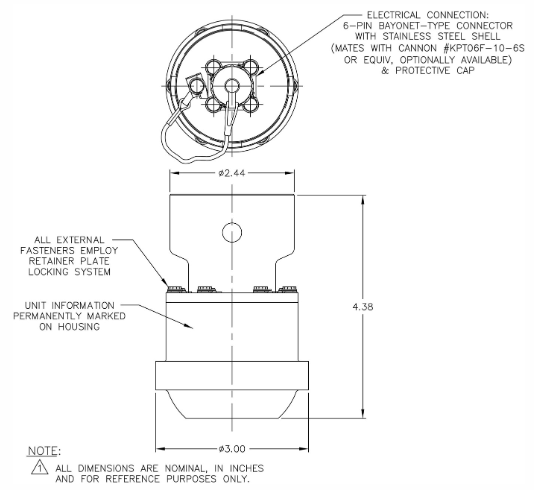

WYMIARY CZUJNIKA
Wyjście 4-20 mA, przyłącze 2 "1502, Certyfikat dla lokalizacji niebezpiecznych
511 to najnowocześniejszy przetwornik ciśnienia ze złączem młotkowym firmy Viatran z wyjątkowymi w branży funkcjami, które zostały opracowane w bezpośredniej odpowiedzi na prośby z terenu. Funkcje te obejmują kalibrację bocznikową zasilaną napięciem, możliwość kalibracji i śledzenia skoków ciśnienia za pomocą komunikatorów HART® lub oprogramowania DevCom2000-Lite i są zapakowane w opatentowaną* obudowę, która jest w stanie wytrzymać ekstremalne wibracje i nadmierne uderzenia i nadal działać zgodnie ze specyfikacją.
Wiercenie ropy naftowej, cementowanie, kruszenie, kwasy i inne wymagające zastosowania
Nasza ekskluzywna konstrukcja pół-zlicowana ma mniejszą objętość wnęki, aby zapobiec zatykaniu. Eliminuje to potrzebę żmudnego czyszczenia, zwłaszcza w zastosowaniach cementujących.
