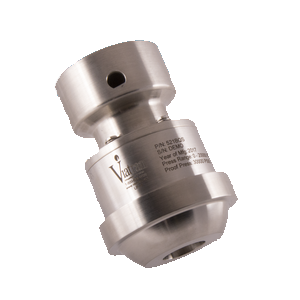

Model 521 Hammer Union Pressure Transmitter

Model 521 Hammer Union

Model 521 to najbardziej zaawansowany przetwornik w serii Hammer Union z cechami przemysłowymi, które zostały opracowane w bezpośredniej odpowiedzi na wymagania pola. Funkcje te obejmują prąd zasilania, możliwość kalibracji i monitorowania skoków ciśnienia za pomocą oprogramowania HART i są zapakowane w opatentowaną obudowę, która wytrzymuje ekstremalne wibracje i wstrząsy, zachowując jednocześnie wydajność zgodnie ze specyfikacją.

Inquiry system

Configure your own product according to your requirements and needs. If you are unsure of the configuration, provide us in the notes the necessary information about the existing sensor or product, even a competitor. We will be happy to help you find an alternative Viatran product. If your request is urgent, let us know. We will do our best to help you resolve this situation to your satisfaction as quickly as possible. If we have all the information, we are able to offer a model with minor differences, which is in stock and you can have another product available the next day.

If you need more information do not hesitate to contact us.

Viatran Configuration Code:

Twoje dane osobowe będą przetwarzane na podstawie Zasady przetwarzania danych osobowych..

WYDAJNOŚĆ

Zakres ciśnień w pełnej skali

0-5K, 10K, 15K, 20K PSIG (0-345, 689, 1034, 1379 bar)

Połączona dokładność (BFSL)

≤± 0.25% FSO  (Nieliniowość, histereza i powtarzalność)
Wyjście na pełną skalę (FSO) 16 mA ±1% FSO
Zerowa równowaga 4 mA ±1% FSO
Stabilność długoterminowa ≤±0,25% FSO na 6 miesięcy
Czas odpowiedzi ≤2,5 mSec, aby osiągnąć 90% FSO
Kompensowana temperatura -20°F do 185°F (-29°C do 85°C)
Ttemperatura robocza -40°F do 200°F (-40°C do 93°C)
Limity temperatury przechowywania -67°F do 302°F (-55°C do 150°C)
Wpływ temperatury na zero ≤±1% FSO na 100°F (37°C)
Wpływ temperatury na rozpiętość ≤±1% FSO na 100°F (37°C)



ELECTRICAL

Sygnał wyjściowy

4-20 mA @70°F

Napięcie zasilania

9-28 V DC

Regulacja zasilania

<± 0,01% FSO na wolt

Impedancja obciążenia

900 omów @ 28 VDC zmniejszające liniowość do 0 omów @ 9 VDC

Ochrona obwodu

Ochrona przed odwrotną polaryzacją

RFI / EMI

<1% zmiana wyjścia FSO przy 3V Rms od 150 kHz do 80 MGz

(80% AM modulowane przy 1 kHz) stosowane do zasilania i linii sygnałowych

[IEC 61000-4-6 odporność na częstotliwość radiową w trybie wspólnym],

1% zmiana mocy wyjściowej po wystawieniu na promieniowanie elektromagnetyczne

pole 10 V/m od 80 MHz do 1 GHz AM modulowane przy 1 kHz i 3 V/m

1,4 GHz do 2,7 GHz. [IEC 61000-4-3 Odporność na promieniowane pola elektromagnetyczne]

Ochrona przed skokami napięcia

Wytrzymuje skok 1000 V zgodnie z EN 61000-4-5

Rezystancja izolacji

< 5 nS

Czas odpowiedzi

< 1 milisekunda, aby osiągnąć 90% FSO

Sygnał kalibracji zakresu

100% FSO ±10% przez ekscytujące piny E&F

Kalibracja napięcia zasilania

8,5 -28 V DC

Dokładność sygnału kalibracji

Odczyty na certyfikacie kalibracji mieszczą się w zakresie ± 0,2% FSO rzeczywistego sygnału wyjściowego Cal

Odporność mostu

10 kiloomów, nominalnie

Standardowe połączenie elektryczne

Pasuje do 6-stykowego, hermetycznego, do montażu w pudełku, rozmiaru obudowy 10, złącza typu bendix MIL-C-26482

WYJŚCIA PIN

PIN A       + Moc/sygnał

PIN B       -Moc/sygnał

PIN C       Brak połączenia

PIN D       Brak połączenia

SOSNA     + Kalibracja

PIN F         -Kalibracja



MECHANICZNY

Przyłącze ciśnieniowe Męska złączka do młotka 2 cale #2002
Objętość wnęki ciśnieniowej Standard: 0,45 cala sześciennego

Zerowy efekt instalacji

0,3% FSO z momentem obrotowym 200 ft-lbs na złączu nr 2002

Wrażliwość na wstrząsy

1000 g, impuls półsinusoidalny 0,5 ms nie powinien powodować zmiany kalibracji
Dowód ciśnienia Zakres 1,67X lub maks. 30 000 PSI
Ciśnienie rozrywające 3-krotny zakres ciśnienia w pełnej skali, ograniczony przez złącze #2002: 30K PSI



MATERIAŁY BUDOWLANE

Materiały zwilżane

Inconel 718 zgodny z NACE (MR0175/ISO 15156-3:2009(E))

Materiał obudowy

Stal nierdzewna 304

Identyfikacja

Laser znakowany na korpusie urządzenia!
Waga 4,0 funty nominalny



OPCJE

DC Kompensowana temperatura -40°F do 140°F
DG Ulepszona kompensacja temperatury
DH Zakres specjalny
DN Poprawiona dokładność
EA Specjalny przebieg kalibracji
EH Kompensowany zakres temperatur 40°F do 180°F
LW Wąski adapter do banderolowania
Nie dotyczy Dołączony uchwyt do przenoszenia
NH Specyficzna identyfikacja klienta
NP Ochronna klatka pierścieniowa
NQ Ochronna klatka krzyżowa
Z () Specjalne złącza

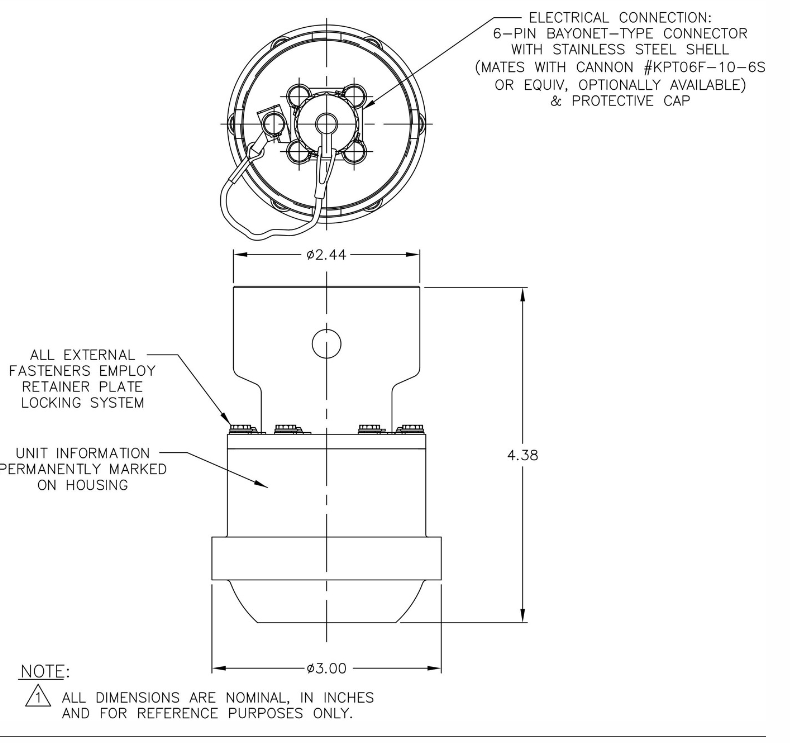

WYMIARY CZUJNIKA

Model 511 Hammer Union

Wyjście 4-20 mA, przyłącze 2 "1502, Certyfikat dla lokalizacji niebezpiecznych

511 to najnowocześniejszy przetwornik ciśnienia ze złączem młotkowym firmy Viatran z wyjątkowymi w branży funkcjami, które zostały opracowane w bezpośredniej odpowiedzi na prośby z terenu. Funkcje te obejmują kalibrację bocznikową zasilaną napięciem, możliwość kalibracji i śledzenia skoków ciśnienia za pomocą komunikatorów HART® lub oprogramowania DevCom2000-Lite i są zapakowane w opatentowaną* obudowę, która jest w stanie wytrzymać ekstremalne wibracje i nadmierne uderzenia i nadal działać zgodnie ze specyfikacją.

Model 510 Hammer Union

Wiercenie ropy naftowej, cementowanie, kruszenie, kwasy i inne wymagające zastosowania

Nasza ekskluzywna konstrukcja pół-zlicowana ma mniejszą objętość wnęki, aby zapobiec zatykaniu. Eliminuje to potrzebę żmudnego czyszczenia, zwłaszcza w zastosowaniach cementujących.
