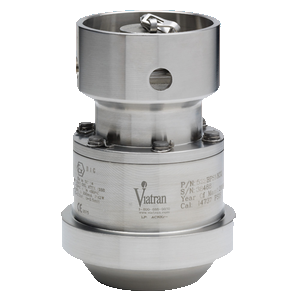

Model 522 Hammer Union

Model 522 Hammer Union

Nowy przetwornik ciśnienia w przekładni firmy Viatran model 522 Hammer Union oferuje doskonałą konstrukcję i solidne działanie, na których zbudowaliśmy naszą reputację. Ta nowa generacja czujników ciśnienia Hammer Union zawiera więcej funkcji przyjaznych dla użytkownika i opcjonalne dodatki niż kiedykolwiek wcześniej.

WYDAJNOŚĆ

Zakres ciśnień w pełnej skali

 0-5K, 0-6K, 0-10K, 0-15K PSIS

Połączona dokładność (BFSL)

 ≤± 0.25% FSO  (Nieliniowość, histereza i powtarzalność)
Wyjście na pełną skalę (FSO) 16 mA ±1% FSO
Zerowa równowaga 4 mA ±1% FSO
Stabilność długoterminowa ≤±0,25% FSO na 6 miesięcy
Czas odpowiedzi ≤2,5 mSec, aby osiągnąć 90% FSO
Kompensowana temperatura -40°F do 140°F (4°C do 60°C)
Ttemperatura robocza -40°F do 200°F (-40°C do 93°C)
Limity temperatury przechowywania -67°F do 302°F (-55°C do 150°C)
Wpływ temperatury na zero ≤±1% FSO na 100°F (37°C)
Wpływ temperatury na rozpiętość ≤±1% FSO na 100°F (37°C)



ELECTRICAL

Napięcie zasilania 9-28 V DC

Efekt regulacji zasilania (skalibrowany przy 12 V DC)

 ≤±0,01% FSO na wolt
Sygnał wyjściowy 4-20 mA @70°F
Impedancja pętli / obciążenia 900 omów @ 28 VDC zmniejszające liniowość do 0 omów @ 9 VDC

Ochrona obwodu

 Ochrona przed odwrotną polaryzacją

RFI / EMI

<1% zmiana wyjścia FSO przy 3V Rms od 150 kHz do 80 MGz


(80% AM modulowane przy 1 kHz) stosowane do zasilania i linii sygnałowych

[IEC 61000-4-6 odporność na częstotliwość radiową w trybie wspólnym],

1% zmiana mocy wyjściowej po wystawieniu na promieniowanie elektromagnetyczne

pole 10 V/m od 80 MHz do 1 GHz AM modulowane przy 1 kHz i 3 V/m

1,4 GHz do 2,7 GHz. [IEC 61000-4-3 Odporność na promieniowane pola elektromagnetyczne]

Ochrona przed skokami napięcia

 Wytrzymuje skok 1000 V zgodnie z EN 61000-4-5

Rezystancja izolacji

 < 5 nS

Czas odpowiedzi

 < 1 milisekunda, aby osiągnąć 90% FSO

Sygnał kalibracji zakresu

 100% FSO ±10% przez ekscytujące piny E&F

Kalibracja napięcia zasilania

 8,5 - 28 V DC

Dokładność sygnału kalibracji

 Odczyty na certyfikacie kalibracji mieszczą się w zakresie ± 0,2% FSO rzeczywistego sygnału wyjściowego Cal

Odporność mostu

 10 kiloomów, nominalnie

Standardowe połączenie elektryczne

 Pasuje do 6-stykowego, hermetycznego, do montażu w pudełku, rozmiaru obudowy 10, złącza typu bendix MIL-C-26482
WYJŚCIA PIN PIN A +Zasilanie/sygnał
  PIN B -Moc/sygnał
  PIN C Brak połączenia
  PIN D Brak połączenia
  SOSNA +Kalibracja
  PIN F -Kalibrowanie
NOTATKA: Niektóre modele są dostarczane z okablowaniem określonym przez klienta. Skonsultuj się z Viatran w celu uzyskania dokładnych połączeń okablowania.



MECHANICZNY

Przyłącze ciśnieniowe Męska złączka młotkowa 2 cale #2202
Objętość wnęki ciśnieniowej Standard: 0,45 cala sześciennego

Zerowy efekt instalacji

 0,3% FSO z momentem obrotowym 200 ft-lbs na złączu #2202

Wrażliwość na wstrząsy

 1000 g, impuls półsinusoidalny 0,5 ms nie powinien powodować zmiany kalibracji

Dowód ciśnienia

 Zakres 1,67X lub maks. 22 500 PSI

Ciśnienie rozrywające

 3-krotny zakres ciśnienia w pełnej skali, ograniczony przez złącze #2202: 22 500 PSI



MATERIAŁY BUDOWLANE

Materiały zwilżane

 Inconel 718 zgodny z NACE (MR0175/ISO 15156-3:2009(E))

Materiał obudowy

 Stal nierdzewna 304

Identyfikacja

 Laser znakowany na korpusie urządzenia!

Ocena obudowy

 IP68*, NEMA 6P*

Waga

 4,0 funty nominalny

* Oczekuje na zatwierdzenie



OPCJE

DH Kompensowana temperatura -40°F do 140°F
DG Ulepszona kompensacja temperatury
DH Zakres specjalny
DN Poprawiona dokładność
EA Specjalny przebieg kalibracji
EH Kompensowany zakres temperatur 40°F do 180°F
LW Wąski adapter do banderolowania
NIE DOTYCZY Dołączony uchwyt do przenoszenia
NH Specyficzna identyfikacja klienta
NP Ochronna klatka pierścieniowa
NQ Ochronna klatka krzyżowa
Z() Specjalne złącza

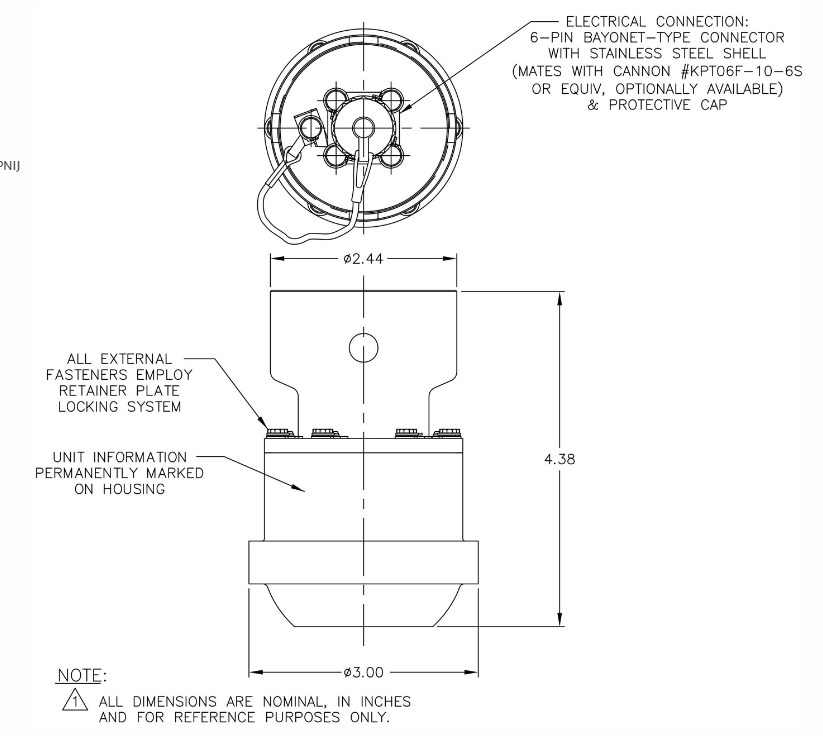

WYMIARY CZUJNIKA
