Model 809 Hammer Union Pressure Transmitter

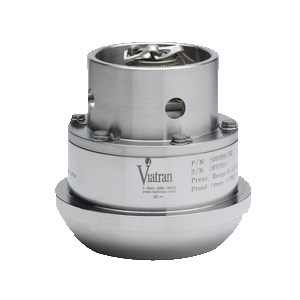

Model 809 Hammer Union

809 to model bez kondycjonera sygnału. Dostępne są różne materiały czujników i połączenia elektryczne.

CHARAKTERYSTYKA WYDAJNOŚCI


Zakres ciśnienia:
0-5K, 10K, 15K, 20K PSIG (0-345, 689, 1034, 1379 bar)

Połączona dokładność (BFSL):
(Nieliniowość, histereza i powtarzalność) ≤ ± 0,25% FSO

Wyjście w pełnej skali (FSO):
30 mVC ± 1% FSO przy zasilaniu 10 V
Równoważenie zerowe: 0 Vdc ±1% FSO
Kompensowana temperatura: -29°C až 85°C
Temperatura robocza: -40°C až 121°C
Temperatura przechowywania: -55°C až 150°C
Stabilność długoterminowa (% FSO): ≤ ± 0,25% FSO w ciągu 6 miesięcy
Efekt termiczny do zera: ≤ ± 1% FSO na 37°C
  Tepelný efekt na rozpětí: ≤ ± 1% FSO na 37°C

PARAMETRY ELEKTRYCZNE


Sygnał wyjściowy:
3 mV/V przy 21°C

Napięcie:
Wartość nominalna 10 V DC (maks. 15 V DC)

Regulacja mocy:
Wyjście zmienia się w zależności od wejścia (skalibrowane przy 10 V DC)
Impedancja obciążenia: Minimum 350 000 omów dla tłumienia <0,1% FSO
Ochrona obwodu: Warystor zabezpieczony przewodami wejściowymi dla przepięć powyżej 34V do 20a. @ 0,02 milisekundy
  Rezystancja izolacji: ≥ 100 MegOhms na zem
  Czas odpowiedzi: <2,5 mSec k dosažení 90% FSO
  Sygnał kalibracji zakresu: 100% FSPR
  Kalibrowanie: Kołki łączące E i F
  Dokładność sygnału kalibracyjnego: ≤ ± 0,2% FSO. Dla każdego czujnika zapewniona jest dokładna korelacja sygnału z ciśnieniem
  Rezystancja mostka: 10 K Ohmů nominální
  Standardowe połączenie elektryczne: Połączenie za pomocą Bendix P/N PT06E-10-6S lub odpowiednika
  Piny wyjściowe:

PIN A + Moc
PIN B - Zasilanie
Pin C + sygnał
PIN D - podpis
Kalibracja PIN E
Kalibracja PIN F
Niektóre modele są dostarczane z okablowaniem określonym przez klienta. Możesz uzyskać dokładne połączenie kablowe z Viatran.

WŁAŚCIWOŚCI MECHANICZNE

Standardowy port ciśnienia:
Męska hammer union 2 inch #1502
Objętość wnęki ciśnieniowej:
0,4 cala sześciennego
Wrażliwość na wstrząsy (uderzenia): 100 G
Zweryfikowane ciśnienie: 1,67 razy FS lub 22,5 K PSI (1550 bar) dla modelu # 1502
30 K PSI (2068 barów) dla modelu nr 2002, w zależności od tego, która wartość jest mniejsza
Ciśnienie rozrywające:

≥ 3 razy FSPR, ograniczone przez złącze nr 1502: 22,5 tys. PSI (1550 bar)

MATERIAŁY BUDOWLANE

Materiały części zwilżanych:
Inconel X-750, poddany obróbce cieplnej do MR0175-2000
Materiał obudowy:
Stal nierdzewna 304
Identyfikacja:
Znakowanie laserowe na korpusie czujnika
  Ocena zasięgu: NEMA 4X
Masa: Nominalnie 5,5 kg (2,4 kg)

OPCJE OPCJONALNE

DH

Speciální rozsah


EA

Speciální kalibrace


NJ

Štítek CE

TP

Konstrukce snímače objemu s nízkou dutinou

ZQ

Elektrický konektor CG379-C-145-2P (Glenair)

ZT

Konektor REC-M-10TP-N-04-16 (Jupiter)

Model 511 Hammer Union

Wyjście 4-20 mA, przyłącze 2 "1502, Certyfikat dla lokalizacji niebezpiecznych

511 to najnowocześniejszy przetwornik ciśnienia ze złączem młotkowym firmy Viatran z wyjątkowymi w branży funkcjami, które zostały opracowane w bezpośredniej odpowiedzi na prośby z terenu. Funkcje te obejmują kalibrację bocznikową zasilaną napięciem, możliwość kalibracji i śledzenia skoków ciśnienia za pomocą komunikatorów HART® lub oprogramowania DevCom2000-Lite i są zapakowane w opatentowaną* obudowę, która jest w stanie wytrzymać ekstremalne wibracje i nadmierne uderzenia i nadal działać zgodnie ze specyfikacją.

Model 510 Hammer Union

Wiercenie ropy naftowej, cementowanie, kruszenie, kwasy i inne wymagające zastosowania

Nasza ekskluzywna konstrukcja pół-zlicowana ma mniejszą objętość wnęki, aby zapobiec zatykaniu. Eliminuje to potrzebę żmudnego czyszczenia, zwłaszcza w zastosowaniach cementujących.
