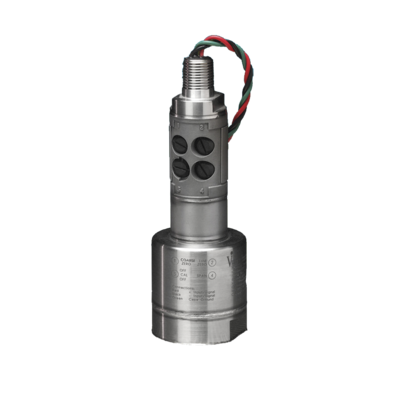

Czujnik ciśnienia model 572
Przetwornik ciśnienia 572 firmy Viatran został zaprojektowany specjalnie do zastosowań w zakresie ochrony wtórnej w zastosowaniach związanych z usługami naftowymi.
Uszczelniony manometr lub odniesienie ciśnienia bezwzględnego jest dostępne dla średnich do bardzo wysokich ciśnień, z ciśnieniem zamknięcia 40 000 PSI. Przetwornik ciśnienia model 572 wytrzymuje trudne warunki atmosferyczne i jest zbudowany do zanurzenia w wodzie do 100 stóp.
Przetwornik ciśnienia 572 może być dostarczony z aprobatami FM w zakresie przeciwwybuchowości, iskrobezpieczeństwa lub niezapalności. Przetwornik ciśnienia 572 może być również dostarczony z atestami na iskrobezpieczeństwo lub ognioszczelność ATEX lub na iskrobezpieczeństwo lub przeciwwybuchowość CSA.
Standardowy przetwornik ciśnienia 572 ma całkowicie spawaną konstrukcję z gwintem 1/4-18 NPT do instalacji w zastosowaniach niskociśnieniowych i złączem autoklawu F-250-C do zastosowań wysokociśnieniowych. Dostępne są opcjonalne złączki ciśnieniowe i końcówki elektryczne.
PERFORMANCE
|
Full Scale Pressure Range (FSPR)
|
0-100, 150, 300, 500, 1K, 2K, 3K, 5K, 7500, 10K, 15K, 20K PSIA, PSIS, PSIG
|
|
|
Combined Accuracy (Non-Linearity, Hysteresis, Repeatability)
|
≤±0.25 FSO
|
|
|
Full Scale Output (FSO) |
16 mA at 70°F | |
|
Resolution
|
Infinite
|
|
| Long Term Stability: | ≤±0.25% FSO per 6 months | |
| Response Time (Mechanical and Electrical Combined) | ≤20mSec to reach 90% of FSO | |
| Temperature Effect on Zero | ≤±1% FSO per 100°F | |
| Temperature Effect on Span | ≤±1% FSO per 100°F | |
| Operating Temperature Range | 0°F to +180°F | |
| Non-operating Temperature Range | -65°F to +250°F |
ELECTRICAL
|
Supply Voltage:
|
10 to 40 VDC
|
|
|
Power Supply Regulation:
|
≤±0.02$ FSO per volt
|
|
|
Output Signal:
|
4-20 mA at 70°F
|
|
| Load Impedance | 1500 Ohms maximum at 40 VDC | |
| Zero Adjustment Elevation | -100% of FSO | |
| Zero Supression | +50% of FSO | |
| Span Adjustment | Rangeable down 5:1 from standard range | |
| Range Calibration Signal | 20% ±0.1% of FSPR, externally switched. Exact signal-pressure correlation provided with each unit. | |
| Circuit Protection | Varistor protected across the input leads for surges above 40V and currents to 250A peak with a pulse width of 8x20 µSec. Reverse polarity protected. | |
| Bridge Resistance | 5K Ohms nominal | |
| Insulation Resistance | >200 MegOhms to case ground | |
| RFI/EMI Suppression | Negligible effect to 500MHz at 5W direct contact | |
| Electrical Connection | 1/2" NPT Male (conduit connection) | |
| Wire Color Codes |
Red +Power/Signal Black -Power/Signal Green Case Ground |
MATERIALS OF CONSTRUCTION
|
Wetted Materials
|
Hastelloy C-276
|
|
|
Secondary Containment Vessel
|
Hastelloy C-276, Molybdenum wire, and glass; Inconel X-750
|
|
|
Housing
|
Hastelloy C-276 and 316 SS; Inconel X-750
|
MECHANICAL
|
Pressure Connection:
|
Ranges <10K PSI 1/4" NPT female Ranges >10K PSI Autoclave F-250–C |
|
|
Proof Pressure:
|
1.5 times FSPR or 25K PSI, whichever is less
|
|
|
Burst Pressure Sensor
|
0-100 thru 0-3K PSI >5 times FSPR Up to 0-5K PSI >4 times FSPR Up to 0-10K PSI >2.7 times FSPR Up to 0-20K PSI >2 times FSPR |
|
| Secondary Containment Vessel | >40K PSI | |
| Weight | 4 lbs. 8 oz. | |
| Shock Limitation | 100 G’s |
OPTIONS
| DG | Improved temperature performance | |
| DK | Special calibration shunt ___% | |
| DQ | Cleaning for Oxygen service | |
| EA | Special calibration | |
| NH | Customer specified identification | |
| NSR | Non-standard range | |
| PW | 1/8 DIN digital indicator | |
| Note: | Application of some available options may affect standard performance. Consult your Viatran representative for details. |
