Czujnik ciśnienia barometrycznego model 38H

Czujnik ciśnienia barometrycznego model 38H

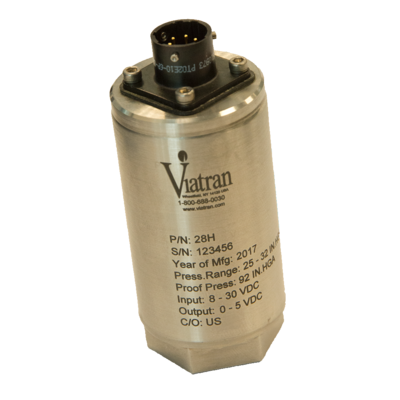

Przetwornik ciśnienia Viatran Model 38H jest jednym z naszych najdokładniejszych przetworników ciśnienia do testów przemysłowych i zastosowań badawczych. Model 38H mierzy ciśnienia od 25" do 32" HgA z poprawioną dokładnością ≤ ± 0,06% FSO.



VÝKONOSTNÍ CHARAKTERISTIKY


Tlakový rozsah snímače:
25 "až 32" HgA
(Volitelné rozsahy lze z výroby nastavit od 0 ”do 32” HgA s minimálním rozpětím 7 ”HgA)

Nelinearita:
≤ ± 0,1% FSO (≤ ± 0,06% FSO s možností DN)


Přesnost (RSS *):

≤±0.21% FSO**

Opakovatelnost:
≤±0.13% FSO each

Hystereze:

≤±0.13% FSO each
Výstup v plném rozsahu (FSO):  16 mA ≤±0.5% FSO at 70°F (21°C)
  Dlouhodobá stabilita: ≤ ± 0,5% FSO za 6 měsíců (typické)
Rozsah kompenzované teploty: 0°C až 77°C
Rozsah teplot procesních médií: -40°C až 121°C
Rozsah okolní provozní teploty: -40°C až 85°C
  Teploty skladování: -40°C až 85°C
Vliv teploty na nulu: ≤±0.01% FSO na 0.556°C
Vliv teploty na rozpětí: ≤±0.01% FSO na 0.556°C

ELEKTRICKÉ CHARAKTERISTIKY


Napájecí napětí:
8 to 30 Vdc

Regulace napájení:
≤ ± 0,01% FSO na změnu voltu v rozsahu napájecího napětí

Výstupní signál:
4 - 20 mA
Odolnost proti zatížení: 1050 Ohms max at 30 Vdc


Ochrana obvodů:

Polarita vstupu může být obrácena. Výstup může být na dobu neurčitou zkratován. Přepěťová ochrana na 1000 voltů podle EN61000-4-5


Izolační odpor:

<5 nS na zem


Doba odezvy:

<2 mSec k dosažení 90% plného rozsahu stupnice


Potlačení RFI / EMI

CE EMC kompatibilní podle IEC EN 61326-1 a 61326-2-3 Příloha BB, označení CE


Elektrické připojení

Bendix / Amphenol PT02E-10-6P, shoduje se s PT06E-10-6S (SR)

Zapojení - barvy vodičů:

Pin A + Napájení  / Signal
Pin B -  Napájení / Signal
Pin C    Nepřipojeno
Pin D    Nepřipojeno
Pin E     Nepřipojeno
Pin F     Nepřipojeno

Stínění:

Ground

KONSTRUKČNÍ MATERIÁLY

Materiály smačených částí:
316 nerezová ocel

Materiál pouzdra:
304 SS s hliníkovou slitinou, černý pozinkovaný kobaltový elektrický konektor
Hmotnost:
10 oz (283 g)
Identifikace: Laserem označeno na těle jednotky

MECHANICKÉ CHARAKTERISTIKY


Tlakové připojení:
1/4" - 18 NPT samice

Ověřený tlak:
45 PSI (92 HgA)

Tlak při roztržení:
75 PSI (153 HgA)

Objem tlakové dutiny:

1.5 mL

Montáž:

Může být podporováno procesním potrubím

VOLITELNÉ MOŽNOSTI

BF

(K)PTIH-10-6


BG

DIN 43650


BL

WK6-32S


BN

(K)PTIH-8-4P


BQ

(PT02H-10-6P


BR

CF3102E-14S-6P


ZU

Direct Cable: 175°F (79°C) max temperature


Y( )

Multiple pressure ports available. Consult factory


DC

Extended temperature operation: -40°F to 170°F (-40°C to 77°C)]


DG

Improved temperature compensation ( ± 0.5% FSO per 100°F (55.5°C) zero and span shift)


DH

Special ranging


DM

Modified full scale output


DN

Improved Accuracy (Non Linearity) ≤±0.06% FSO


DQ

Cleaning for oxygen service


EA

Special calibration run
  NH Customer specified identification


PW

Scaled with Process Meter


Note:

Application of some available options may affect standard performance. Consult your Viatran representative for details.

No options

Rozměry snímače
