Czujnik ciśnienia barometrycznego model 38M

Czujnik ciśnienia barometrycznego model 38M

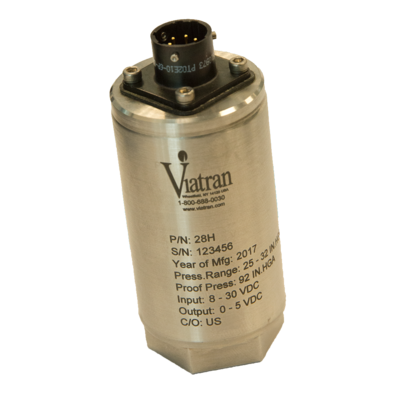

Przetwornik ciśnienia Viatran Model 38M jest jednym z naszych najdokładniejszych przetworników ciśnienia do testów przemysłowych i zastosowań badawczych. Model 38M mierzy ciśnienie barometryczne od 850 do 1080 mBarA z poprawioną dokładnością (nieliniowość) ≤ ± 0,06% FSO.

VÝKONOSTNÍ CHARAKTERISTIKY


Tlakový rozsah snímače (FSPR):
 850 až 1080 mBar Absolutní
(Volitelné rozsahy lze z výroby nastavit od 0 do 1080 mBarA s minimálním rozpětím 240 mBarA)

Nelinearita:
≤ ± 0,1% FSO (≤ ± 0,06% FSO s možností DN)


Přesnost (RSS *):

≤±0.21% FSO**

Opakovatelnost:
≤±0.18% FSO každý

Hystereze:

≤±0.18% FSO každý

Výstup v plném rozsahu (FSO):

16 mA ≤ ± 0,5% FSO při 21°C
  Dlouhodobá stabilita: ≤ ± 0,9% FSO za 6 měsíců (typické)
Rozsah kompenzované teploty: 0°C až 77°C
Rozsah teplot procesních médií: -40°C až 121°C
Rozsah okolní provozní teploty: -40°C až 85°C
  Teploty skladování: -40°C až 85°C
Vliv teploty na nulu: ≤±0.01% FSO na 0.556°C
Vliv teploty na rozpětí: ≤±0.01% FSO na 0.556°C

ELEKTRICKÉ CHARAKTERISTIKY


Napájecí napětí:
8 až 30 V DC

Regulace napájení:
≤ ± 0,01% FSO na změnu voltu v rozsahu napájecího napětí

Výstupní signál:
4 - 20 mA
Odolnost proti zatížení: 1050 Ohms max at 30 Vdc


Ochrana obvodů:

Polarita vstupu může být obrácena. Výstup může být na dobu neurčitou zkratován. Přepěťová ochrana na 1000 voltů podle EN61000-4-5


Izolační odpor:

<5 nS na zem


Doba odezvy:

<2 mSec k dosažení 90% plného rozsahu stupnice


Potlačení RFI / EMI

CE EMC kompatibilní podle IEC EN 61326-1 a 61326-2-3 Příloha BB, označení CE


Elektrické připojení

Bendix / Amphenol PT02E-10-6P, shoduje se s PT06E-10-6S (SR)

Zapojení - barvy vodičů:

Pin A + Power / Signal
Pin B - Power / Signal
Pin C Calibrate
Pin D Calibrate
Pin E No Connection
Pin F No Connection

Stínění:

Ground

KONSTRUKČNÍ MATERIÁLY

Materiály smačených částí:
316 nerezová ocel

Materiál pouzdra:
304 SS s hliníkovou slitinou, černý pozinkovaný kobaltový elektrický konektor
Hmotnost:
10 oz (283 g)
Identifikace: Laserem označeno na těle jednotky

MECHANICKÉ CHARAKTERISTIKY


Tlakové připojení:
G-1/4 samice

Ověřený tlak:
3100 mBar (45 PSI)

Tlak při roztržení:
5170 mBar (75 PSI)

Objem tlakové dutiny:

1.5 mL

Montáž:

Může být podporováno procesním potrubím

Rozměry snímače
