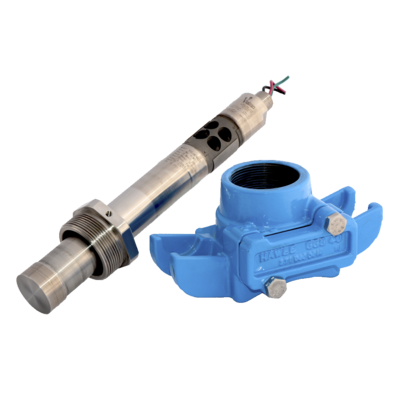

Czujnik ciśnienia model 555
Zaprojektowany do szlamów ściernych, model 555 ma unikalną cechę, która umożliwia instalację na mokro w mniej niż godzinę przy użyciu rurowego gniazda ze zintegrowanym zamknięciem. Obróbka zewnętrzna i odporne na korozję materiały zwilżane sprawiają, że jest to doskonały wybór do przetwarzania celulozy i papieru, ścieków, osadów i nawozów.
VÝKONOSTNÍ CHARAKTERISTIKY
|
Tlakový rozsah (FSPR):
|
0-50, 100, 150, 200, 250, 300, 500, PSIS | |
|
Kombinovaná přesnost
(Nelinearita, hystereze a opakovatelnost) |
50 - 100 PSI ≤±.5% FSO
150 - 500 PSI ≤±.3% FSO |
|
| Výstup v plném rozsahu (FSO): | 16 mA při 21°C | |
| Dlouhodobá stabilita: | ≤±0.5% FSO za 6 měsíců | |
| Nastavení nuly - vliv tlakového připojení | ≤± 0.1% FSO | |
| Doba odezvy (Kombinované mechanické a elektrické): |
<20 mSec k dosažení 90% plného měřítka | |
| Kompenzovaný rozsah teplot: | 85°C | |
| Kombinováno v rozsahu 4: 1 | 21°C - 77°C | |
| Maximální provozní teplota: | 121°C | |
| Minimální provozní teplota: | -40°C | |
| Teploty skladování: | -53°C až 121°C | |
| Vliv teploty na nulu: | ± 1% FSO na 100 ° F (37 ° C) | |
| Vliv teploty na rozpětí: | ± 1% FSO na 100 ° F (37 ° C) |
ELEKTRICKÉ CHARAKTERISTIKY
|
Napájecí napětí:
|
12 až 30 Vdc
|
|
|
Regulace napájení:
|
≤±0.02% FSO per volt
|
|
|
Výstupní signál:
|
4-20 mA at 70°F (21°C)
|
|
| Impedanční zatížení: | 900 Ohms maximum at 30 Vdc | |
| Převýšení (Elevation): | -100% of FSO | |
| Potlačení (suppression): | ± 5 % FSO min | |
| Nastavení rozsahu: | poměr 4:1 ze standardní řady | |
| Kalibrační signál: | 20% FSPR | |
| Přesnost kalibračního signálu: | ± 1,0% FSO. Přesná korelace signálu vs tlaku je dodávana s každou jednotkou | |
| Ochrana obvodů: | Varistor chráněný přes vstupní vodiče pro přepětí nad 40 V a proudy do 250 Amp Peak s šířkou impulzu 20 µSec. Chráněna reverzní polarita | |
| Odpor Můstku: | 5K Ohms nominal | |
| Izolační odpor: | ≥ 200 MegOhms na zem (≤5 nS) | |
| RFI/EMI: | Nepřímý na 500 MHz při přímém kontaktu 5 wattů | |
| Doba odezvy: | Od 0,2 s pro 5 "W.C. rozsah až do 0,008 s pro 100 PSI. Rychlejší odezva je k dispozici s volbou NF. | |
| Elektrické připojení: | 1/2” NPT (M), 18 AWG, 72” | |
| Zapojení - barvy vodičů: |
Červená + napájení / signál Černá - napájení / signál Green Uzemnění |
KONSTRUKČNÍ MATERIÁLY
|
Materiály smačených částí:
|
Nerezová ocel Inconel X750 a 316L
|
|
|
Materiál pouzdra:
|
Nerezová ocel Inconel X750 a 316L
|
|
|
Klasifikace pouzdra:
|
NEMA/Type 4X (1P68)
|
MECHANICKÉ CHARAKTERISTIKY
|
Tlakové připojení:
|
volitelně
|
|
|
Ověřený tlak:
|
1.5 krát FSO |
|
|
Tlak při roztržení:
|
≥ 3krát FSO |
|
| Nárazy a vibrace: |
100 g's maximum |
