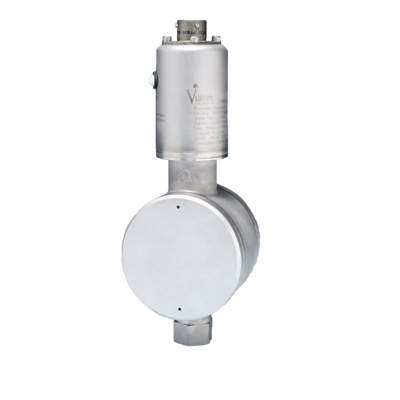

Model 344 Czujnik ciśnienia
Model 344 oferuje sygnał wyjściowy 4-20mA. Dzięki naszej technologii zmiennej wydajności czujnik ten zapewnia ekstremalną ochronę przed nadciśnieniem do 500 PSI. Taka konstrukcja czujnika zapewnia standardową dokładność <± 0,15% FSO. Urządzenie oferuje również standardową temperaturę wyjściową do ± 2% / 100 ° F z ulepszoną wydajnością ± 1% / 100 ° F.
Wszystkie powierzchnie zwilżane w serii X44 są wykonane ze stali nierdzewnej 316, co czyni je idealnymi do zastosowań na mokro. W środowiskowych komorach testowych powierzchnie te są odporne na zanieczyszczenia, takie jak para wodna, olej, opary czy mgła.
Atmospheric Reference jest specjalnie zaprojektowany, aby wytrzymać wnikanie wilgoci i zapewnić dokładne pomiary ciśnienia.
Model 344 jest wyposażony w wewnętrzny obwód kalibracyjny do łatwej regulacji pola, szybkiego odłączania połączenia elektrycznego oraz zewnętrznej kontroli zera i zakresu. Cechy te umożliwiają kalibrację czujnika bez zewnętrznego źródła ciśnienia i eliminują potrzebę wysyłania urządzenia do laboratorium metrologicznego w celu kalibracji.
VÝKONOSTNÍ CHARAKTERISTIKY
|
Tlakový rozsah (FSPR):
|
0-5, 10, 20, 50, 100, 300, 750" W.C. 0-15, 50, 100 PSIG | |
|
Nelinearita:
|
≤±0.15% FSO
|
|
|
Opakovatelnost:
|
≤±0.10% FSO
|
|
| Hysteresis: | ≤±0.10% FSO | |
| Výstup v plném rozsahu (FSO): | 16 mA at 70°F (21°C) | |
| Dlouhodobá stabilita: | ≤±0.2% FSO za 6 měsíců | |
| Posun nuly po přetížení 500 PSI: | ≤± 0.1% FSO | |
| Rozsah kompenzované teploty: | 21° až 76°C | |
| Rozsah teplot procesních medií: | -40°C až 121°C | |
| Rozsah okolní provozní teploty: | 0°F až 250°F | |
| Teploty skladování: | -40°C až 121°C | |
| Vliv teploty na nulu: | ≤ ± 2% FSO na 100°F | |
| Vliv teploty na rozpětí: | ≤ ± 2% FSO na 100°F |
ELEKTRICKÉ CHARAKTERISTIKY
|
Napájecí napětí:
|
10 až 42 Vdc
|
|
|
Regulace napájení:
|
≤ ± 0,1% FSO změna v rozsahu napájecího napětí
|
|
|
Výstupní signál:
|
4 až 20 mA
|
|
| Odolnost proti zatížení: | 1600 Ohmů se změnou vstupního napětí z 10 na 42 Vdc | |
| Nastavení nuly: | ± 5 % FSO min | |
| Nastavení rozsahu: | ± 10% FSO min | |
| Kalibrační signál: | 80% FSPR, zkratováním kolíků C & D | |
| Přesnost kalibračního signálu: | ≤±0.5% FSO | |
| Ochrana obvodů: | Polarita vstupu může být obrácena. | |
| Izolační odpor: | <1nS | |
| Doba odezvy: | Od 0,2 s pro 5 "W.C. rozsah až do 0,008 s pro 100 PSI. Rychlejší odezva je k dispozici s volbou NF. | |
| Elektrické připojení: | Šestipinový bajonetový konektor (standardní) | |
| Zapojení - barvy vodičů: | Pin A + napájení / signál Pin B - napájení / signál Pin C Kalibrovat Pin D Kalibrovat Pin E Bez připojení Pin F Bez připojení |
KONSTRUKČNÍ MATERIÁLY
|
Materiály smačených částí:
|
316L nerezová ocel
|
|
|
Materiál pouzdra:
|
Nerezová ocel 304 a 316 s hliníkovou slitinou, černý pozinkovaný kobaltový elektrický konektor
|
|
|
Hmotnost:
|
3.6 lbs.
|
|
| Identifikace: | Laserem označeno na těle jednotky |
MECHANICKÉ CHARAKTERISTIKY
|
Tlakové připojení:
|
1/4" - 18 NPT - samice |
|
|
Ověřený tlak:
|
500 PSI |
|
|
Tlak při roztržení:
|
1000 PSI |
|
|
Objem tlakové dutiny: |
1.5 mL | |
| Citlivost na polohu: | ≤ ± 1,0 ”W.C. v jakékoli orientaci | |
| Nárazy a vibrace: | ≤ ± 1,0% FSO na G po dobu 50 Hz až 200 Hz podél libovolné osy | |
| Montáž: | Může být podporováno procesním potrubím |
