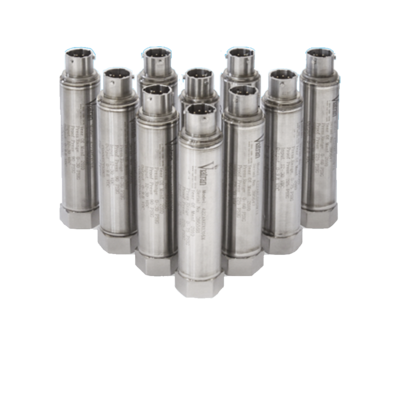

Model 423 Czujnik ciśnienia
Przeznaczony do napowietrznych skrzynek przyłączeniowych i puszek.
423 jest mały, ale ma świetną wydajność. Projekty czujników elektronicznych i krzemowych mają łączną dokładność lepszą niż ± 0,08%.
VÝKONOSTNÍ CHARAKTERISTIKY
|
Tlakový rozsah (FSPR):
|
0-3 až 0-5000 PSI (0-0,2 až 0-345 bar), 0-15 PSIV (0-1.03 barV) * | |
|
Nelinearita:
|
≤ ± 0,06% FSO standard, volitelně ± 0,04%
|
|
| Vyvážení nuly: | ≤± 0.25% FSO | |
|
Opakovatelnost:
|
≤±0.06% FSO
|
|
| Hysteresis: | ≤±0.06% FSO | |
| Výstup v plném rozsahu (FSO): | 16 mA ≤ ± 0,25% FSO | |
| Dlouhodobá stabilita: | ≤ ± 0,3% FSO za 6 měsíců | |
| Rozsah kompenzované teploty: | 0° až 82°C | |
| Rozsah teplot procesních medií: | -40°C až 85°C | |
| Rozsah okolní provozní teploty: | -40°C až 85°C | |
| Teploty skladování: | -40°C až 121°C | |
| Maximální teplota měřeného media: | 121°C | |
| Vliv teploty na nulu: | ≤ ± 2% FSO na 100°F | |
| Vliv teploty na rozpětí: | ≤ ± 2% FSO na 100°F | |
| *Upravená specifikace pro vakuové a kombinované rozsahy: |
Kompenzovaný teplotní rozsah 0°C až 77°C |
ELEKTRICKÉ CHARAKTERISTIKY
|
Napájecí napětí:
|
8 to 30 Vdc
|
|
|
Regulace napájení:
|
<± 0,05% FSO na voltový výstupní signál
|
|
|
Výstupní signál:
|
4 - 20 mA
|
|
| Ochrana obvodů: | Ochrana - polarita vstupu může být obrácena. | |
| Odolnost proti zazížení: | Odolává špičce 1 000 V podle EN6100-4-5 | |
| Potlačení RFI / EMI: | Označení CE, EN 61326 | |
| Izolační odpor: | <5nS conductance | |
| Doba odezvy: | <1.5 millisekund | |
| Elektrické připojení: | Šestipinový bajonetový konektor (standardní) | |
| Zapojení - barvy vodičů: | Pin A + napájení / signál Pin B - Napájení / signál Pin C Bez připojení Pin D Bez připojení AC E zem (standardní) Pin F Bez připojení |
|
| Možnosti konektoru: | BP Micro change (M12) BN 4pinový bajonet ZU Kabelová průchodka |
KONSTRUKČNÍ MATERIÁLY
|
Materiály smačených částí:
|
316L nerezová ocel
|
|
|
Materiál pouzdra:
|
316L nerezová ocel
|
|
|
Hmotnost:
|
4 oz
|
|
| Identifikace: | Laserem označeno na těle jednotky |
MECHANICKÉ CHARAKTERISTIKY
|
Tlakové připojení:
|
1/8 "NPT - samice |
|
|
Ověřený tlak:
|
3x rozsah nebo 1200 PSI |
|
|
Tlak při roztržení:
|
5x rozsah nebo 2 400 PSI |
|
|
Objem tlakové dutiny: |
1.5 mL | |
| Montáž: | Může být podporováno procesním potrubím |
