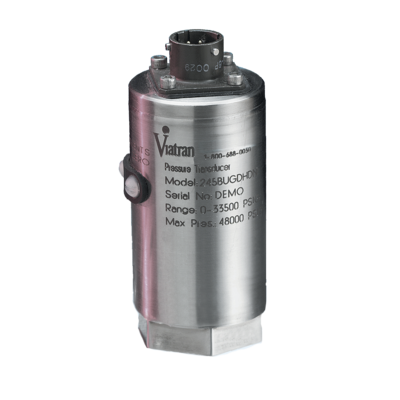

Przetwornik ciśnienia DigiComp model 245
Przetwornik ciśnienia Viatran Model 245 DigiComp jest jednym z naszych najdokładniejszych przetworników ciśnienia do testów przemysłowych i zastosowań badawczych. Model 245 wyczuwa ciśnienie bezwzględne od 3 PSI do 5000 PSI (0,2 do 345 barów) ze standardową dokładnością 0,0 ± 0,06% FSO.
VÝKONOSTNÍ CHARAKTERISTIKY
|
Tlakový rozsah (FSPR):
|
0-3 až 5 000 PSIG (PSIS PRO> 500 PSI) (0,2 až 345 bar) 0-15 až 0-5000 PSIA (0-1,0 až 0-345 bar) 0-15 PSIV (0-1,03 BarV) |
|
|
Nelinearita:
|
≤±0.06% FSO
|
|
|
Opakovatelnost:
|
≤±0.06% FSO
|
|
|
Hysteresis: |
≤±0.06% FSO | |
|
Výstup v plném rozsahu (FSO): |
5 Vdc at 70°F (21°C) ≤±0.10% FSO standard |
|
| Dlouhodobá stabilita: | ≤ ± 0,3% FSO za 6 měsíců | |
| Rozsah kompenzované teploty: | 0° to 77° C | |
| Rozsah teplot procesních medií: | -40°C to 121°C | |
| Rozsah okolní provozní teploty: | -40°C to 85°C | |
| Teploty skladování: | -40°C to 121°C | |
| Vliv teploty na nulu: | ≤±1.0% FSO per 100°F | |
| Vliv teploty na rozpětí: | ≤±1.0% FSO per 100°F |
ELEKTRICKÉ CHARAKTERISTIKY
|
Napájecí napětí:
|
8 až 30 V DC při nominální hodnotě 3,5 mA, max. 5 mA
(Možnost 12 až 30 Vdc pro výstup 10 Vdc) |
|
|
Regulace napájení:
|
≤ ± 0,01% FSO na změnu voltu v rozsahu napájecího napětí
|
|
|
Výstupní signál:
|
0 - 5 Vdc standard (viz možnosti)
|
|
|
Odolnost proti zatížení: |
100K Ohms min | |
|
Nastavení nuly: |
±5% FSO min | |
|
Nastavení rozsahu: |
±5% FSO min | |
|
Kalibrační signál: |
80% FSPR zkratováním kalibračních kolíků | |
|
Přesnost kalibračního signálu: |
≤ ± 0,1% z uvedené hodnoty | |
|
Ochrana obvodů: |
Polarita vstupu může být obrácena. Výstup může být zkratován na neurčito Přepěťová ochrana na 1000 voltů podle EN61000-4-5 | |
|
Izolační odpor: |
≥ 200 MegOhms na zem | |
|
Doba odezvy: |
<2 mSec k dosažení 90% plného rozsahu stupnice | |
|
Potlačení RFI / EMI: |
CE EMC odpovídá IEC EN 61326. Označení CE | |
|
Elektrické připojení: |
Bendix PT02E-10-6P, shoduje se s PT06E-10-6S (SR) | |
|
Zapojení - barvy vodičů: |
Pin A + Napájení |
KONSTRUKČNÍ MATERIÁLY
|
Materiály smačených částí:
|
316 nerezová ocel
|
|
|
Materiál pouzdra:
|
304 SS s hliníkovou slitinou, černý pozinkovaný kobaltový elektrický konektor
|
|
|
Hmotnost:
|
10 oz (283 g)
|
|
| Identifikace: | Laserem označeno na těle jednotky |
MECHANICKÉ CHARAKTERISTIKY
|
Tlakové připojení:
|
1/4" - 18 NPT Samice
|
|
|
Ověřený tlak:
|
≤500 PSI (35 barů) 3x rozsah nebo 1200 PSI (80 bar) max
>500 PSI (35 barů) 3x rozsah nebo 10 000 PSI (700 bar) max |
|
|
Tlak při roztržení:
|
≤ 500 PSI (35 bar 5x rozsah nebo 2 400 PSI (170 bar) max
> 500 PSI (35 barů) 5x nebo 10 000 PSI (700 bar) max |
|
|
Objem tlakové dutiny: |
≤500 PSI (35 bar 3.3 ml >500 PSI (35 bar) 4.2 ml |
|
|
Montáž: |
Může být podporováno procesním potrubím |
