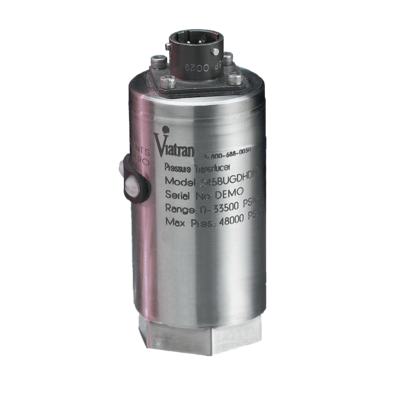

Przetwornik ciśnienia model 345 DigiComp
Przetwornik ciśnienia Viatran Model 345 DigiComp jest jednym z naszych najdokładniejszych przetworników ciśnienia do testów przemysłowych i zastosowań badawczych. Model 345 mierzy ciśnienie bezwzględne od 3 PSI do 5000 PSI (0,2 do 345 barów) ze standardową dokładnością 0,0 ± 0,06% FSO.
VÝKONOSTNÍ CHARAKTERISTIKY
|
Tlakový rozsah (FSPR):
|
0-3 thru 5000 PSIG (PSIS FOR >500 PSI) (0.2 thru 345 bar) 0-15 thru 0-5000 PSIA (0-1.0 thru 0-345 bar) 0-15 PSIV (0-1.03 BarV) |
|
|
Nelinearita:
|
≤±0.06% FSO
|
|
|
Opakovatelnost:
|
≤±0.06% FSO
|
|
| Hysteresis: | ≤±0.06% FSO | |
| Výstup v plném rozsahu (FSO): | 16 mA při 21°C <± 0,10% FSO | |
| Dlouhodobá stabilita: | ≤ ± 0,3% FSO za 6 měsíců | |
| Rozsah kompenzované teploty: | 0° až 77°C | |
| Rozsah teplot procesních medií: | -40°C až 121°C | |
| Rozsah okolní provozní teploty: | -40°C až 85°C | |
| Teploty skladování: | -40°C až 121°C | |
| Vliv teploty na nulu: | ≤±1.0% FSO na 100°F | |
| Vliv teploty na rozpětí: | ≤±1.0% FSO na 100°F |
ELEKTRICKÉ CHARAKTERISTIKY
|
Napájecí napětí:
|
8 až 30 Vdc
|
|
|
Regulace napájení:
|
≤±0.01% FSO per volt change over the supply voltage range
|
|
|
Výstupní signál:
|
4 to 20 mA
|
|
| Odolnost proti zatížení: | 1050 Ohms max at 30 Vdc | |
| Nastavení nuly: | ±5% FSO min | |
| Nastavení rozsahu: | ±5% FSO min | |
| Kalibrační signál: | 80% of FSPR, by shorting calibration pins | |
| Přesnost kalibračního signálu: | ≤ ± 0,1% z uvedené hodnoty | |
| Ochrana obvodů: | Polarita vstupu může být obrácena. Výstup může být na dobu neurčitou zkratován Přepěťová ochrana na 1000 voltů podle EN61000-4-5 | |
| Izolační odpor: | ≥ 200 MegOhms na zem | |
| Doba odezvy: | <2 mSec k dosažení 90% plného rozsahu stupnice | |
| Potlačení RFI / EMI: | CE EMC odpovídá IEC EN 61326. Označení CE | |
| Elektrické připojení: | Bendix PT02E-10-6P, shoduje se s PT06E-10-6S (SR) | |
| Zapojení - barvy vodičů: | Pin A + napájení / signál Pin B - napájení / signál Pin C Kalibrace Pin D Kalibrace Pin E Nepřipojeno Pin F Nepřipojeno |
KONSTRUKČNÍ MATERIÁLY
|
Materiály smačených částí:
|
316 nerezová ocel
|
|
|
Materiál pouzdra:
|
304 SS s hliníkovou slitinou, černý pozinkovaný kobaltový elektrický konektor
|
|
|
Hmotnost:
|
10 oz (283 g)
|
|
| Identifikace: | Laserem označeno na těle jednotky |
MECHANICKÉ CHARAKTERISTIKY
|
Tlakové připojení:
|
1/4" - 18 NPT samice | |
|
Ověřený tlak:
|
≤ 500 PSI (35 barů) 3krát rozsah nebo 1200 PSI (80 barů) max
> 500 PSI (35 barů) 3krát rozsah nebo 10 000 PSI (700 barů) max |
|
|
Tlak při roztržení:
|
≤ 500 PSI (35 bar 5krát rozsah nebo 2 400 PSI (170 bar) max
> 500 PSI (35 barů) pětkrát nebo 10 000 PSI (700 barů) max |
|
|
Objem tlakové dutiny: |
<500 PSI (35 bar, 3,3 ml) > 500 PSI (35 bar) 4,2 ml |
|
| Montáž: | Může být podporováno procesním potrubím |
