Czujnik ciśnienia model 249

Czujnik ciśnienia model 249

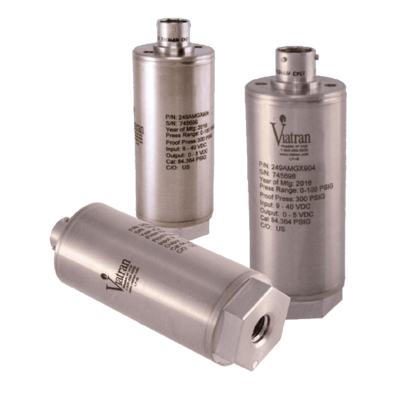

Mały rozmiar modelu 249 zapewnia elastyczność w ciasnych przestrzeniach, a spawany korpus, złącze ze stali nierdzewnej i uszczelniona konfiguracja zapewniają ochronę przed zanieczyszczeniami.
Seria „49” wykorzystuje trzy technologie czujników, aby osiągnąć doskonałą wydajność we wszystkich zakresach ciśnienia. W zakresie od 0-5 do 0-150 PSI krzemowy czujnik piezorezystancyjny zapewnia niezwykle dokładne odczyty i ochronę przed nadciśnieniem. Czujniki tensometryczne z klejoną folią są bardziej niezawodne w zakresach ciśnienia od 200 do 15 000 PSI (uszczelnione górne regulacje), gdzie przejściowe skoki mogą zniszczyć czujnik silikonowy.
Do pomiaru ciśnienia powyżej 20 000 PSI firma Viatran opracowała czujnik „rurki”. Wykonany z wysokowytrzymałej stali nierdzewnej, czujnik ten zapewnia wysoką dokładność i trwałość tam, gdzie czujniki membranowe mogą pękać. Model 249 jest wyposażony w elektroniczną linearyzację, obwód kompensacyjny, który koryguje nieliniowości w czujniku.
Technologia montażu powierzchniowego (SMT) umożliwia włączenie tego złożonego obwodu do małej obudowy i zapewnia specyfikację liniowości ≤0,1% FSO (opcjonalnie do 0,05%). Hermetyzacja komponentów płyty PC do montażu powierzchniowego pomaga zapobiegać uszkodzeniom powodowanym przez silne wibracje dzięki montowanym od góry elementom zerowym i regulacji rozpiętości. Wewnętrzny obwód kalibracji umożliwia łatwą kalibrację 2-punktową bez zewnętrznego źródła ciśnienia.
Opcjonalne cechy wydajności serii „49” obejmują zwiększoną dokładność, kompensację temperatury, specjalny zakres, zmodyfikowaną moc wyjściową i alternatywne porty ciśnienia.

VÝKONOSTNÍ CHARAKTERISTIKY

Tlakový rozsah (FSPR): 0-5, 15, 25, 50, 100, 200, 300, 500, 1K, 1500, 2K, 3K, 5K, 7.5K,10K, 15K, 20K, 25K, 30K, 40K, 50K, 60K 75K, 100K PSIA, PSIS, PSIG
  Nelinearita: ≤±0.10% FSO
Pro 100 K PSI ≤ ± 0,25% FSO
  Hystereze: ≤0.06% FSO
Opakovatelnost ≤0.03% FSO
  Výstup v plném rozsahu (FSO): 5 Vdc
  Dlouhodobá stabilita: ≤ ± 0,25% FSO za 6 měsíců
  Doba odezvy <4 mSec k dosažení 90% FSO
  Vliv teploty na nulu: ≤±1% FSO per 37°C
  Vliv teploty na rozpětí: ≤±1% FSO per 37°C
  Kompenzovaný teplotní rozsah: 21°C to 76°C
Rozsah provozních teplot: -40°C to 85°C
Limity teploty skladování -54°C to 121°C

ELEKTRICKÉ CHARAKTERISTIKY

Napájecí napětí:
9 to 40 Vdc
Regulace napájení:
≤ ± 0,01% FSO na volt
Výstupní signál:
0 to 5 Vdc
  Zátěžová impedance: 125K Ohms min
  Impedance můstku: 5,000 Ohms nominal
  Ochrana obvodů Výstup může být zkratován na neurčito. Polarita vstupu může být obrácena. Ochrana proti přepětí na 1000 V po dobu <1 mSec
  Elektrické připojení 6-pinovýhermetický, bajonetový typ, 303 SST konektor pro svařování
  Zapojení - barvy vodičů: PIN A +Power
PIN B -Power
PIN C + Signal
PIN D - Signal
PIN E Calibrate
PIN F Calibrat

KONSTRUKČNÍ MATERIÁLY


Materiály smačených částí:
5 až 150 PSI 316, 304 SST
200 až 15 K PSI 15-5 PH SST
Nerezová ocel 20 K - 100 K PSI
Materiály pouzdra:
316L SST
Hmotnost:
15 oz, nominal
Identifikace: Laserem značeno na tělo snímače

MECHANICKÉ CHARAKTERISTIKY

Tlakové připojení:

0-5 až 0-15 K PSI
1/4 "- 18 NPT samice (0-3,3 až 0-1034 bar)

0-20 K až 0-50 K PSI
Vysokotlaká přípojka 1/4 "F250-C (0-1378 až 0-3447 bar)

0-60 K až 0-100 K PSI
5/16 "F312C vysokotlaká přípojka (0-4136) až 0-6894 bar

Ověřený tlak:

Minimální rozsah 5 až 150 PSI 3X

Rozsah 151 až 15 K PSI 1,5 x

20K - 100K PSI 1,2x zazvonil

Tlak při roztržení:

5-150 PSI konzultujte s výrobcem

Rozsah 151 až 15 K PSI 5X nebo 30 K PSI,
podle toho, co je menší

Rozsah 20 K - 100 K PSI 1,5X nebo 125 K PSI,
podle toho, co je menší

  Objem tlakové dutiny:

5 až 150 PSI 0,25 cu. v.

151 až 15 K PSI 0,32 cu. v.

20 K - 100 K PSI 0,10 cu. v.

  Montáž: Podporováno procesním potrubím nebo volitelnou montážní konzolou

CERTIFICATIONS

Alternate Connector

BZ Micro change connector
Alternate Ports

YA MS33649-04
YI 1/8" NPT(F)
YK 1/4" NPT(M)
YM 1/4" F250-C High pressure tube
YN 3/8" NPT(F)
YS 5/16" F-375-C High pressure tube
YR 1/2" NPT(F)
YV
MS33649-08


Performance Options

DG Improve temperature performance
DH Special ranging
DK Special calibration setting
DM Modified output (i.e., 0-10 Vdc)
DN Improved accuracy
DQ Cleaning for oxygen service
EA Special calibration run
NH Customer specified identification
PW 1/8 DIN digital indicator

Approvals

TW GOST-R

Note:

Application of some available options may affect standard performance. Consult your Viatran representative for details.
