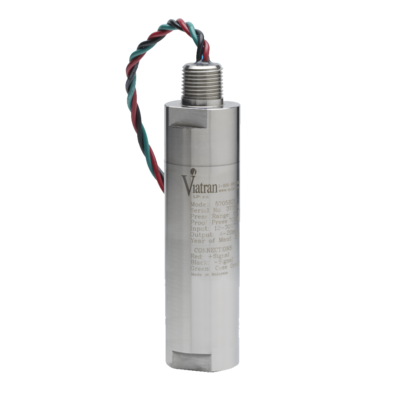

Czujnik ciśnienia model 770
770 wykorzystuje solidny czujnik membranowy, który zapewnia doskonałą trwałość i powtarzalność. Ten czujnik 770 jest zatwierdzony i certyfikowany do użytku w obszarach niebezpiecznych i do wykrywania ciśnień do 100 K psi. Dostępna jest szeroka gama materiałów zwilżanych powierzchni, przyłączy procesowych i połączeń elektrycznych, a specjalne konfiguracje okablowania są łatwo dostępne.
VÝKONOSTNÍ CHARAKTERISTIKY
| Tlakový rozsah (FSPR): | 0-100 až 0-100 K PSIS (0-6,89 až 0-6894 bar | |
| Linearita: | 0-100 PSI (0-6,89 bar) ± 0,5% 150-10K PSI (10,3-6,89 bar) ± 0,2% 15K-100K PSI (1034-6894 bar) ± 0,25 |
|
| Hystereze: | ≤0.15% FSO | |
| Opakovatelnost: | ≤0.15% FSO | |
| Výstup v plném rozsahu (FSO): | 5 Vdc | |
| Vyvážení nuly a rozsahu: | ±1% FSO | |
| Dlouhodobá stabilita: | ≤±0.25% FSO per 6 months | |
| Doba odezvy: | <2 mSec to reach 90% FSO | |
| Vliv teploty na nulu: | ≤±1% FSO per 100°F (37°C) | |
| Vliv teploty na rozpětí: | ≤±1% FSO per 100°F (37°C) | |
| Kompenzovaná teplota: | 21°C to 76°C | |
| Provozní teplota: | -40°C to 87°C | |
| Skladovací teplotní limit: | -53°C to 121°C |
ELEKTRICKÉ CHARAKTERISTIKY
|
Napájecí napětí:
|
12 až 30 Vdc
|
|
|
Účinek regulace napájení:
|
≤±0.02% FSO per Volt
|
|
|
Výstupní signál:
|
0 - 5 Vdc
|
|
| Impedanční zatížení: | 100K Ohms minimum | |
| Impedance můstku: | 5000 Ohms nominal | |
| Ochrana obvodů: | Varistor chráněný přes vstupní vodiče pro přepětí nad 40 V a proudové špičky 250 Amp s šířkou impulzu 20 μSecs. Chráněna reverzní polarita | |
| Izolační odpor: |
>200 MegOhms to case ground |
|
| Elektrické připojení: | 1/2" NPT (M), 18 AWG wire, 72" | |
| Zapojení - barvy vodiče: |
Červená + napájení Černý + signál Zelený uzemnění Bílá - napájení / signál
|
KONSTRUKČNÍ MATERIÁLY
|
Materiál pouzdra: |
0-100 až 0-15 K PSI 0-20 K až 0-100 K PSI |
|
|
Materiály smačených částí:
|
0-100 až 0-15 K PSI 0-20 K až 0-100 K PSI |
|
|
Rázové omezení:
|
100 G’s
|
|
| Hmotnost: | 24 oz. (0.680 kilograms) | |
| Identifikace: | Laserem označeno na těle jednotky | |
| Krytí: | Klasifikace NEMA 4X |
MECHANICKÉ CHARAKTERISTIKY
|
Tlakové připojení:
|
0-50 thru 0-15K PSI
1/4" - 18 NPT Female (0-3.3 thru 0-1034 bar) 0-20K thru 0-50K PSI 1/4" F250-C High Pressure Tube (0-1378 thru 0-3447 bar) 0-60K thru 0-100K PSI 5/16" F312C High Pressure Tube (0-4136) thru 0-6894 bar) |
|
|
Ověřený tlak:
|
0-100 thru 0-15K PSI
1.5 times FSPR or 20K PSI (1378 bar), (0-6.8 thru 0-1034 bar) whichever is less 0-20K thru 0-100K PSI 1.2 times FSP (0-1378 thru 0-6894 bar) |
|
|
Tlak při roztržení:
|
0-100 thru 0-15K PSI
≥ 2.3 to 5 times FSPR dependent on (0-6.8 thru 0-10342 bar) sensor 0-20K thru 0-100K PSI 1.5 times FSPR or 125K PSI (8618 bar) (0-1378 thru 0-6894 bar) whichever is less |
|
| Montáž: | Podporováno technologickým potrubím nebo volitelnými montážními držáky |
OPTIONS
|
DF
|
Bleed port (10K PSI and below)
|
|
|
DG
|
Improved temperature compensation (<5%/100°F for zero/span)
|
|
|
DH
|
Special range
|
|
| DQ | Cleaning for oxygen service | |
| EA | Special calibration run | |
| JJ | Direct mount indicator with explosion proof housing | |
| JS | Direct mount indicator | |
| ME | CSA explosion proof label | |
| MR | Modified electrical damping | |
| NG | ATEX flameproof label | |
| NH | Customer specified identification | |
| NJ | CE label | |
| NK | ATEX intrinsic safety label | |
| NX | CSA intrinsic safety label | |
| NY | FM explosion proof label | |
| NZ | FM nonincendive label | |
| PW | 1/8 DIN digital indicator (consult factory) | |
| QA | 316 stainless steel wetted parts | |
| QB | Inconel (X-750) wetted parts | |
| QC | Hastelloy (C-276) wetted parts | |
| TF | FM intrinsic safety label | |
| Y () | Alternate pressure ports | |
| Note: | Application of some available options may affect standard performance. Consult your Viatran Representative for details. |
