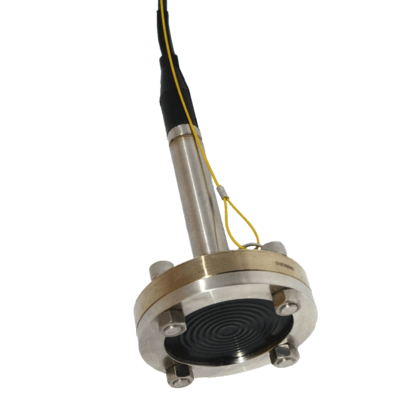

Model WW517 Tlakový snímač

Model WW517 Tlakový snímač

Hladinový snímač odpadní vody s konstrukcí, která eliminuje ucpávání. Možnost schválení nebezpečné polohy, 3 "teflonem potažená membrána s otevřenou konstrukcí, která pomáhá předcházet ucpávání. Tělo z nerezové oceli 316. Integrovaná nosná smyčka kabelu pro větší nosnost těla. Volitelná přepážková deska poskytuje zvýšenou stabilitu a ochranu senzoru. Kabel zesílený kevlarem zabraňuje poškození kabelu v důsledku opakovaného vytažení.

VÝKONNOSTNÍ CHARAKTERISTIKY

  Rozsah tlaku v plném rozsahu (FSPR) 0-3, 5, 10, 15, 30, 50, 100, 200, 300, 500 PSI
0-7, 12, 23, 35, 69, 115, 230, 462, 693, 1154 feet of W
Kombinovaná přesnost (nelinearita, hystereze, opakovatelnost) ≤ ± 0,1% FSO typické (± 0,25% FSO max)
Výstup v plném rozsahu (FSO) 16 mA
Rozlišení Infinite
Vyvážení nuly: 4 mA ±0.25%FSO
Kompenzovaný teplotní rozsah 40°F to 120°F (4°C to 48°C)
  Rozsah provozních teplot 20°F to 185°F (-7°C to 85°C)
Rozsah teplot skladování 20°F to 200°F (-7°C to 93°C)
  Dlouhodobá stabilita (% FSO) ≤ ± 0,20% FSO za 6 měsíců
Tepelný účinek na nulu ≤±2.0% 50°F (10°C)
Tepelný účinek na rozpětí ≤±2.0% 100°F (37°C)

ELEKTRICKÉ CHARAKTERISTIKY


Výstupní signál
4 to 20 mA

Napájecí napětí
9 to 30 Vdc

Regulace napájení
≤±0.0001% per Volt
Ochrana obvodů Chráněna reverzní polarita. Přepětí chráněné po dobu 1000 V <50 mSec
Maximální odolnost proti zatížení ≤1050Ω maximum @ 30 Vdc
Elektrické připojení 3 wire, 22 AWG
Zapojení - značení vodičů:

Červená  +Napájení/Signal

Černá  -Napájení/Signal

svorka  uzemnění

KONSTRUKČNÍ MATERIÁLY

Materiál pouzdra:
316L nerezová ocel

Připojení snímače:
316L nerezová ocel
  Snímač: 316 nerezová ocel, Te fl na povlak
  Montáž: Polyurethane, Tefzel
Identifikace: Laserem značeno na tělo snímače
  Pevnost kabelu: Poly Wire - 30 lbs; Support Line - 100 lbs

MECHANICKÉ CHARAKTERISTIKY


Tlakové připojení:
2,9 ”fl ush snímací bránice (Te fl na potažené)

Ověřený tlak:
3krát jmenovitý rozsah

Tlak při roztržení:
5krát jmenovitý rozsah
  Průměr: 4 inches O.D.
Hmotnost: 24 OZ

OPTIONS

DH
Special Calibration Run
EA
Calibrate item with meter/display
  NH Customer specified identification
  NR Alternate protection baffle plate with weight hook (max weight 2 lbs)
  TG CSA and FM Intrinsically Safe design
  Note: Application of some available options may affect standard performance. Consult your Viatran Representative for details.
