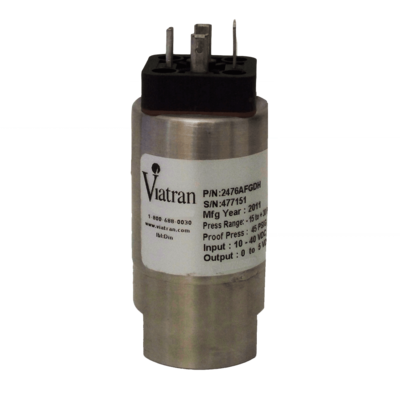

Czujnik ciśnienia model 247
Modele 247 zaprojektowano tak, aby zapewniały wyjście napięciowe, domyślne ustawienie to wyjście 0-5 V DC, ale urządzenie można skonfigurować tak, aby zapewniało wyjścia od -10 do +10 V DC i wszystko pomiędzy. Gamę 247 można zbudować w wielu niestandardowych konfiguracjach, a dzięki jakości i niezawodności, której oczekujesz od Viatran, są one zbudowane tak, aby służyły przez bardzo długi czas.
VÝKONOSTNÍ CHARAKTERISTIKY
|
Tlakový rozsah (FSPR):
|
0-15, 30, 50, 75, 100, 200, 300, 500 PSIA
0-3, 5, 10, 15, 30, 50, 75, 100, 200, 300, 400, 500, 750, 1,000, 1,500 PSIG 2K, 3K, 4K, 5K, 7.5, 10K, 15K, 20K PSIS 0-5, 10 & 15 PSIV |
|
|
Nelinearita:
|
≤±0.50% FSO
|
|
| Vylepšená přesnost (nelinearita): | ± 0,35% ** ** Závisí na rozsahu | |
| Hystereze: | <0.25% FSO | |
| Výstup v plném rozsahu (FSO): | 5 Vdc ± 2% při 21°C | |
| Rozlišení: | Infinite | |
|
Dlouhodobá stabilita: |
≤ ± 0,5% FSO za 6 měsíců | |
| Kompenzovaný teplotní rozsah: | 21°C to 76°C | |
| Rozsah provozních teplot: |
-28°C až 93°C |
|
| Limity teploty skladování | -40°C až 121°C | |
| Vliv teploty na nulu: | ≤ ± 2% FSO na 100 ° F Typické | |
| Vliv teploty na rozpětí: | ≤ ± 2% FSO na 100 ° F Typické | |
| Nastavitelnost nuly: | ± 5% FSO (nominální) | |
| * Pro jednotky PSIV a Compound Range | nula je ≤ ± 3,0% na 100 ° F |
ELEKTRICKÉ CHARAKTERISTIKY
|
Napájecí napětí:
|
8 až 30 Vdc
|
|
| Regulace napájení: | ≤ ± 0,05% FSO na volt | |
| Výstupní signál: |
0-5 Vdc |
|
| Impedanční zatížení: | ≥ 50 K Ohm rezistentní | |
| Ochrana obvodů | Chráněna reverzní polarita. Označení CE | |
| RFI / EMI | CE EMC kompatibilní podle IEC EN 61326-1 a EN 61326-2-3 Příloha BB | |
|
Voltage Spike |
Odolejte špičce 1000 V podle EN 61000-4-5 | |
| Izolační odpor | <5 nS vodivost | |
| Vstupní proud | ≤4 mA | |
| Doba odezvy | <2 mSec for 10-90% change in output | |
|
Zapojení - barvy vodičů: |
Pin 1 Napájení + |
MECHANICKÉ CHARAKTERISTIKY
|
Tlakové připojení:
|
1/4” NPT samice
|
|
|
Ověřený tlak:
|
≤ 200 PSI 3x
≥ 300 PSI 1,5krát FSPR nebo 25 K PSI (1723 bar), podle toho, co je menší |
|
| Tlak při roztržení: | 5krát FSPR nebo 30K PSI (2068 bar), podle toho, co je menší | |
| Objem tlakové dutiny: |
0,06 kubických palců, nominální |
|
| Montáž: | Může být podporováno procesním potrubím |
KONSTRUKČNÍ MATERIÁLY
|
Materiály smačených částí: |
0-3 až 200 PSI (0-1,0 až 13,7 bar) - 316L nerezové oceli
0 - 300 PSI (20,6 bar) a vyšší - 15-5PH nerezová ocel |
|
|
Identifikace:
|
Syntetický štítek
|
|
| Hmotnost: | Jmenovitý křemíkový snímač 8 oz, nominální 10,5 oz (tenzometr) |
Rozměry Snímače
