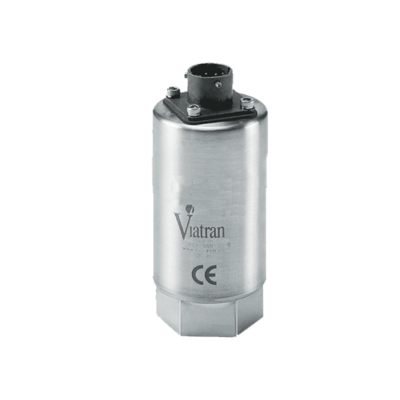

Czujnik ciśnienia model 24B
Model 24B jest jednym z naszych najbardziej wszechstronnych przetworników ciśnienia do zastosowań przemysłowych. Model 24B wykrywa od 0 do 100 PSI i od 0 do 30 000 PSI ze standardową liniowością ≤ ± 0,25% FSO.
VÝKONOSTNÍ CHARAKTERISTIKY
Tlakový rozsah (FSPR):
|
0-100 až 15 000 PSIG (PSIS PRO ≥ 1500 PSI) (7 až 1000 bar)
|
|
Nelinearita:
|
≤±0.25% FSO
|
|
Hystereze a opakovatelnost:
|
≤±0.10% FSO
|
|
Výstup v plném rozsahu (FSO): | 5 Vdc při 70°F (21°C) ≤±0.10% FSO | |
Rozlišení: | Infinite | |
Dlouhodobá stabilita: | ≤ ± 0,3% FSO za 6 měsíců | |
Kompenzovaný teplotní rozsah | 21°C až 77°C | |
Rozsah teplot procesních médií | -40°C až 121°C | |
Rozsah okolní provozní teploty | -40°C až 85°C | |
Teploty skladování: | -40°C až 121°C | |
Vliv teploty na nulu: | ≤±2.0% FSO per 100°F | |
Vliv teploty na rozpětí: | ≤±2.0% FSO per 100°F |
ELEKTRICKÉ CHARAKTERISTIKY
Napájecí napětí:
|
8 až 30 V DC při nominální hodnotě 3,5 mA, max. 5 mA
(12 až 30 Vdc pro možnost 10 Vdc výstupu |
|
Regulace napájení:
|
≤ ± 0,01% FSO na změnu voltu v rozsahu napájecího napětí
|
|
Výstupní signál: | 0 - 5 Vdc standard (viz možnosti) | |
Nastavení nuly: | ±5% FSO min | |
Ochrana obvodů: |
Polarita vstupu může být obrácena. Výstup může být zkratován na neurčito Přepěťová ochrana na 1000 voltů podle EN61000-4-5 |
|
Izolační odpor: | <5 nSec to case ground | |
Doba odezvy: | <2 mSec k dosažení 90% plného rozsahu stupnice | |
Potlačení RFI / EMI: | Bendix PT02E-10-6P, shoduje se s PT06E-10-6S (SR) | |
Elektrické připojení: | Bendix PT02E-10-6P, shoduje se s PT06E-10-6S (SR) | |
Zapojení - barvy vodičů: | Pin A + Napájení Pin B - Napájení Pin C + Signal Pin D - Signal Pin E Pin F Uzemnění |
MECHANICKÉ CHARAKTERISTIKY
Tlakové připojení
|
1/4" - 18 NPT samice
|
|
Ověřený tlak:
|
1,5krát rozsah nebo 20 000 PSI (1379 bar) max
|
|
Tlak při roztržení: | 3krát rozsah nebo max. 35 000 PSI (2400 bar) | |
Objem tlakové dutiny: |
4.5 ml |
|
Montáž: | Může být podporováno procesním potrubím |
KONSTRUKČNÍ MATERIÁLY
Materiály smačených částí: |
Inconel X-750, heat treated per MR0175-2000
|
|
Materiál pouzdra: |
304 nerezová ocel
|
|
Identifikace:
|
Laserem vyznačeno na tělo snímače
|
|
Rázová limitace: | 100 G’s | |
Krytí: | NEMA 4X | |
Hmotnost: | 5.5 lbs nominal (2.4 kg) |
