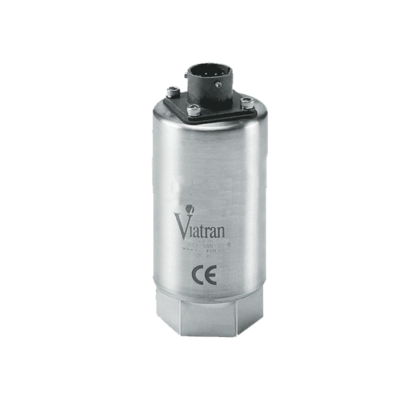

Czujnik ciśnienia model 34B
Model 34B jest jednym z naszych najbardziej wszechstronnych przetworników ciśnienia do zastosowań przemysłowych. 34B mierzy od 0-100 PSI do 0-30 000 PSI przy standardowej liniowości ≤ ± 0,25% FSO.
VÝKONOSTNÍ CHARAKTERISTIKY
|
Tlakový rozsah (FSPR):
|
0-100 až 15 000 PSIG (PSIS PRO ≥ 1500 PSI) (7 až 1000 bar)
|
|
|
Nelinearita:
|
≤±0.25% FSO
|
|
|
Hystereze a opakovatelnost:
|
≤±0.10% FSO
|
|
| Výstup v plném rozsahu (FSO): | 16 mA at 70°F (21°C) ±1% FSO | |
| Rozlišení: | Infinite | |
|
Dlouhodobá stabilita: |
≤ ± 0,3% FSO za 6 měsíců | |
| Kompenzovaný teplotní rozsah: | 21°C to 77°C | |
| Rozsah procesních teplot: | -40°C to 121°C | |
| Rozsah okolních provozních teplot | -40°C to 85°C | |
| Teploty skladování: | -40°C to 121°C | |
| Vliv teploty na nulu: | ≤ ± 2,0% FSO na 100 ° F | |
| Vliv teploty na rozpětí: | ≤ ± 2,0% FSO na 100 ° F |
ELEKTRICKÉ CHARAKTERISTIKY
|
Napájecí napětí:
|
8 až 30 Vdc
|
|
|
Regulace napájení:
|
≤ ± 0,01% FSO na změnu voltu v rozsahu napájecího napětí
|
|
| Výstupní signál: | 4 až 20 mA | |
| Nastavení nuly: | ±5% FSO min | |
| Ochrana obvodů: |
Polarita vstupu může být obrácena. Výstup může být na dobu neurčitou zkratován. Ochrana proti přepětí na 1000 V podle EN61000-4- |
|
|
Izolační odpor: |
<5 nSec to case ground | |
| Doba odezvy: | <2 mSec k dosažení 90% plného rozsahu stupnice | |
| RFI / EMI Suppression | CE EMC odpovídá IEC EN 61326. Označení CE | |
| Elektrické připojení: | Bendix PT02E-10-6P, shoduje se s PT06E-10-6S (SR) | |
| Zapojení - barvy vodičů: | Pin A + Napájení / Signal Pin B - Napájení / Signal Pin C Pin D Pin E Pin F Uzemnění |
MECHANICKÉ CHARAKTERISTIKY
|
Tlakové připojení
|
1/4" - 18 NPT samice
|
|
|
Ověřený tlak:
|
1,5krát rozsah nebo 20 000 PSI (1379 bar) max
|
|
| Tlak při roztržení: | 3krát rozsah nebo max. 35 000 PSI (2400 bar) | |
|
Objem tlakové dutiny: |
4.5 ml |
|
| Montáž: | Může být podporováno procesním potrubím |
KONSTRUKČNÍ MATERIÁLY
|
Materiály smačených částí: |
Nerezová ocel 15-5 PH
|
|
|
Materiál pouzdra: |
304L Nerezová ocel
|
|
|
Identifikace:
|
Laserem vyznačeno na tělo snímače
|
|
| Rázová limitace: | 100 G’s | |
| Hmotnost: | 10 oz (283 g) |
Rozměry nímače
