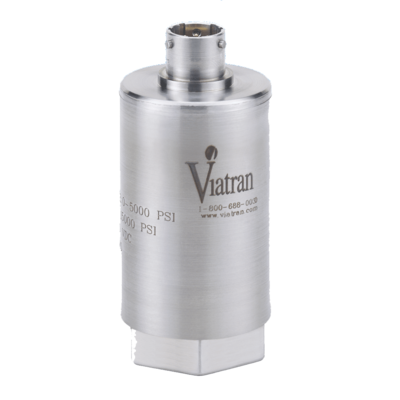

Model 148 Czujnik ciśnienia
Seria „48” została zbudowana, aby wytrzymać przeciążenia i silne skoki ciśnienia, które mogą przeciążyć, osłabić lub zniszczyć konwencjonalne przetworniki. Minimalna wartość 3-krotnego nadciśnienia X48 oznacza dokładność lepszą niż 0,15%, oferując jednocześnie czas reakcji poniżej milisekundy. Został zaprojektowany, aby zapewnić lata niezawodnej i powtarzalnej obsługi.
Typowe aplikacje:
• Stanowiska do testowania silników
• Produkcyjne stanowiska testowe
• Hydrauliczny
• Sprężarki i pompy
• Walcownie
• odlewanie ciśnieniowe
VÝKONOSTNÍ CHARAKTERISTIKY
|
Tlakový rozsah (FSPR):
|
0-15 thru 0-200 PSIA (0-1.0 thru 0-13.7 bar)
0-3 thru 0-15K PSIG, PSIS (0-0.2 thru 0-1034 bar) 0-15 PSIV* (0-1.03 BarV |
|
|
Přesnost:
(kombinovaná linearita, hystereze a opakovatelnost) |
0-200 PSI (0-13.7 bar) ≤±0.25% FSO
300 - 15K PSI (20-1034 bar) ≤ 0.15 |
|
| Výstup v plném rozsahu (FSO) | mV/V výstup, závislý na rozsahu | |
| Rozlišení: | Infinite | |
|
Dlouhodobá stabilita: |
≤ 0,5% FSO za 6 měsíců | |
| Kompenzovaný teplotní rozsah | 21°C až 77°C | |
| Rozsah procesních teplot: | -40°C až 85°C | |
| Teploty skladování: | -40°C až 121°C | |
| Vliv teploty na nulu: | ≤ ± 1% FSO na 100 ° F | |
| Vliv teploty na rozpětí: | ≤ ± 1% FSO na 100 ° F | |
| * Pro jednotky PSIV a Compound Range: | Teplotní účinek při nulové 3,0 ± 3,0% při 100°F Kompenzovaný teplotní rozsah 0 °C až 77°C Výstupní signál 5 mv / V |
ELEKTRICKÉ CHARAKTERISTIKY
|
Napájecí napětí:
|
10 V DC nominálně, 15 V max
|
|
| Výstupní signál | 2.5 to 10 mV/V | |
| Ochrana obvodů |
Chráněna reverzní polarita |
|
| Izolační odpor | <5 nSec | |
| Doba odezvy | ≤1 mSec for 10% to 90% FSO | |
| Elektrické připojení | 6 kolíkový hermetický, bajonetový tvar, 303 SST svarový konektor | |
| Zapojení - barvy vodičů: | Pin A + Napájení Pin B - Napájení Pin C + Signal Pin D - Signal Pin E Pin F |
MECHANICKÉ CHARAKTERISTIKY
|
Tlakové připojení:
|
1/4" - 18 NPT samice
|
|
|
Ověřený tlak:
|
≥ 300 PSI (20 barů) 1,5krát FSPR nebo 20K PSI (1378 barů), podle toho, co je menší
|
|
| Tlak při roztržení: | 5krát FSPR nebo 45K PSI (3102 bar), podle toho, co je les | |
| Objem tlakové dutiny: |
3 mL without fittings |
|
| Montáž: | Může být podporováno procesním potrubím |
KONSTRUKČNÍ MATERIÁLY
|
Materiály smačených částí: |
0-3 až 200 PSI (0-0,2 až 13 bar) 316 z nerezové oceli
> 200 PSI (> 13 bar) 15-5PH nerezová ocel |
|
|
Materiál pouzdra: |
Nerezová ocel 316 / 304L
|
|
|
Identifikace:
|
Laserem vyznačeno na tělo snímače
|
|
| Hmotnost: | 10 oz (283 g) |
Rozměry nímače
