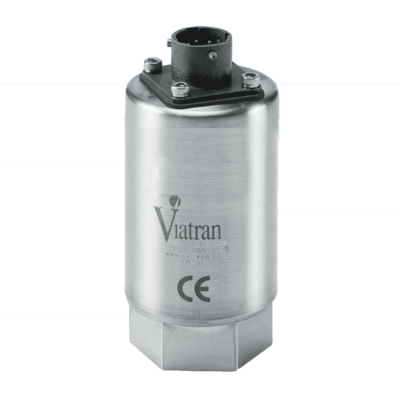

Model 24A Czujnik ciśnienia
Model 24A jest jednym z naszych najbardziej wszechstronnych przetworników ciśnienia do zastosowań przemysłowych. Model 24A mierzy od 3 PSI do 5000 PSI (0,2 do 345 barów) przy standardowej liniowości ≤ ± 0,25% FSO. Opcjonalnie dostępna jest ulepszona liniowość ± 0,15% lub ± 0,10% FSO. Model 24A ma standardowy sygnał wyjściowy 0-5 Vdc.
Typowe aplikacje:
• Stanowiska do testowania silników
• Produkcyjne stanowiska testowe
• Hydrauliczny
• Sprężarki i pompy
• Walcownie
• odlewanie ciśnieniowe
Skontaktuj się z naszymi inżynierami ds. zastosowań już dziś, aby dostosować to urządzenie do swoich konkretnych potrzeb.
VÝKONOSTNÍ CHARAKTERISTIKY
|
Tlakový rozsah (FSPR):
|
0-3 až 5 000 PSIG (PSIS PRO> 500 PSI) (0,2 až 345 bar)
0-15 až 0-5000 PSIA (0-1,0 až 0-345 bar) 0-15 PSIV (0-1,03 BarV) |
|
| Nelinearita: |
≤±0.25% FSO
|
|
| Hystereze a opakovatelnost: | ≤±0.10% FSO≤±0.10% FSO | |
| Výstup v plném rozsahu (FSO): | 3,0 mV / V dc při 21 ° C ± 1% FSO | |
| Rozlišení: | Infinite | |
|
Dlouhodobá stabilita: |
≤ ± 0,3% FSO za 6 měsíců | |
| Kompenzovaný teplotní rozsah: | 21°C až 77°C | |
| Rozsah provozních teplot: | -40°C to 121°C -40°C to 85°C |
|
| Limity teploty skladování: | -40°C to 121°C | |
| Vliv teploty na nulu: | ≤ ± 2,0% FSO na 100 ° F | |
| Vliv teploty na rozsah: | ≤ ± 2,0% FSO na 100 ° F | |
| * Pro jednotky PSIV a Compound Range | Vliv teploty na nulu ≤ ± 3,0% na 100 ° F Kompenzovaný teplotní rozsah 32 ° F až 170 ° F (0 ° C až 77 ° C) Výstupní signál 5 mv / V |
ELEKTRICKÉ CHARAKTERISTIKY
|
Napájecí napětí:
|
8 až 30 V DC při nominální hodnotě 3,5 mA, max. 5 mA
(12 až 30 Vdc pro možnost 10 Vdc výstupu |
|
| Regulace napájení: | ≤ ± 0,01% FSO na změnu voltu v rozsahu napájecího napětí | |
| Výstupní signál: |
0 - 5 Vdc standard (viz možnosti) |
|
| Nastavení nuly: | ±5% FSO min | |
| Ochrana obvodů: | Polarita vstupu může být obrácena. Výstup může být na dobu neurčitou zkratován. Ochrana proti přepětí na 1000 V podle EN61000-4- | |
| Izolační odpor: | <5 nSec to case ground | |
|
Doba odezvy: |
<2 mSec k dosažení 90% plného rozsahu stupnice | |
| RFI/EMI | CE EMC odpovídá IEC EN 61326. Označení CE | |
| Elektrické připojení: | Bendix PT02E-10-6P, shuduje se s PT06E-10-6S (SR) | |
|
Zapojení - barvy vodičů: |
Pin A Napájení + |
MECHANICKÉ CHARAKTERISTIKY
|
Tlakové připojení:
|
1/4" - 18 NPT samice
|
|
|
Ověřený tlak:
|
≤ 500 PSI (35 barů) 3x rozsah nebo 1200 PSI (80 barů) max
> 500 PSI (35 barů) 3x nebo 9 000 PSI (620 barů) max |
|
| Tlak při roztržení: | ≤ 500 PSI (35 barů) 5x nebo 2 400 PSI (170 barů) max > 500 PSI (35 barů) 5x rozmezí nebo 10 000 PSI (700 barů) max |
|
| Objem tlakové dutiny: |
≤500 PSI (35 bar) 1.5 ml |
|
| Montáž: | Může být podporováno procesním potrubím |
KONSTRUKČNÍ MATERIÁLY
|
Materiály smačených částí: |
316 nerezová ocel
|
|
|
Materiál pouzdra: |
304L SS
|
|
|
Identifikace:
|
Pressure sensitive label
|
|
| Hmotnost: | 10 oz (283 g) |
Rozměry snímače
