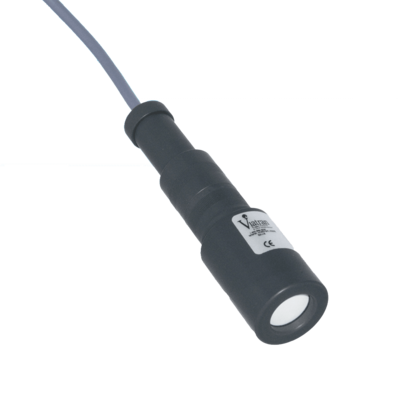

Model 595 Detachable level sensor
Model 595's removable level transmitter allows for quick sensor changes without removing the installed cable. No special tools are required. Simply pull out the sensor, rotate the sensor coupling sleeve until it no longer en
gages, then simply separate the two halves.
The 595 is made from a PVC housing and ceramic sensor module, with a polyurethane cable as standard. Various cable materials and o-rings are available.
Used to measure liquid level and depth in applications where resistance to corrosive materials is required. The semi-flush ceramic sensor helps reduce clogging when the media contains solid materials.
Viatran also offers a complete range of accessories for use in application levels such as surge protectors, cable hangers and weights, meters and junction boxes.
Replacement sensor heads and/or cables can be purchased separately
VÝKONNOSTNÍ CHARAKTERISTIKY
| Tlakové rozsahy: | 0 - 16 "W.C. až 0 - 335 Ft W.C. (nebo ekvivalent v metrech nebo PSI) | |
| Přesnost [kombinovaná nelinearita (BFSL), hystereze a opakovatelnost]: | ≤ +/- 0,35% FSO (standardní) ≤ +/- 0,25% FSO (volitelné) |
|
| Kompenzovaný teplotní rozsah: | 32° to 122° F (0 to 50° C) | |
| Rozsah provozních teplot: | 14 ° až 122 ° F (-10 až 50 ° C) Poznámka: Médium nesmí v blízkosti senzoru zamrznout | |
| Rozsah teplot skladování: | 14° to 122° F (-10 to 50° C) | |
| Dlouhodobá stabilita (% FSO): | ≤ +/- 0,1% FSO / rok (za referenčních podmínek | |
| Tepelný effekt na nulu: | ≤ +/- 0,1% FSO na 100 ° F | |
| Tepelný effekt na rozpětí: | ≤ +/- 0,1% FSO na 100 ° F |
ELEKTRICKÉ CHARAKTERISTIKY
|
Výstupní signál:
|
4 - 20 mA
|
|
|
Napájecí napětí:
|
10 - 32 Vdc
|
|
|
Regulace napájení:
|
< +/- .005% FSO per volt
|
|
| Ochrana obvodů: | Chráněno proti přepólování, označení CE | |
| RFI / EMI | CE EMC kompatibilní podle IEC EN 61326 | |
| Ochrana před napětím: | Odolnost proti špičce 1 000 V podle EN 61000 | |
| Doba odezvy: | ≤ 380 mSec |
KONSTRUKČNÍ MATERIÁLY
|
Materiál pouzdra:
|
Nerezová ocel 316L a Inconel X750
|
|
|
Membrána snímače:
|
Nerezová ocel 316L a Inconel X750
|
|
|
Těsnění O-kroužku:
|
NEMA/Type 4X (1P68)
|
MECHANICKÉ CHARAKTERISTIKY
|
Tlakové připojení:
|
Open Face
|
|
|
Krytí:
|
IP 68
|
|
|
Ověřený tlak:
|
6x minimum (≥ 134 Ft. Rozmezí = 3,2x)
|
|
| Hmotnost: | 0,9 liber. (bez kabelu) |
OPTIONS
|
DV
|
SharkCage Removable Protective Cage
|
|
|
EA
|
Special Calibration Run
|
|
|
PW
|
Calibrate Transmitter with Meter / Display
|
