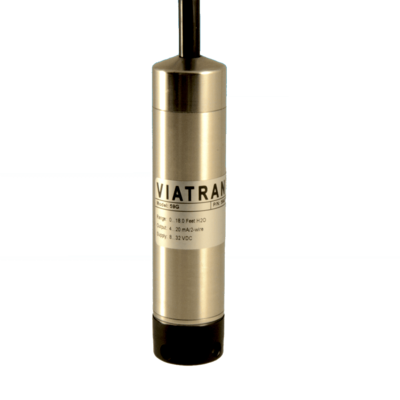

Model 59G hladinový snímač
Hladinový snímač 59G pro všeobecné účely je určen k měření hladiny kapaliny jako je čistá nebo odpadní voda. K dispozici je vyšší přesnost až 0,10%. K dispozici jsou také kabely z PVC a FEP. Tento model 59G má nejhlubší úroveň hodnocení na 835 '. K dispozici je kompletní řada příslušenství pro tuto řadu. Rozsahy od 0-40 "WC přes 15 'WC mají kombinovanou přesnost +/- .50% FSO. Rozsahy větší než 15 'WC mají kombinovanou přesnost +/- .35% FSO
Vylepšená přesnost v rozmezí <15 'je k dispozici při 0,10% FSO. Viatran také nabízí kompletní řadu příslušenství pro použití v úrovních aplikací, jako je přepěťová ochrana, kabelová ramínka a závaží a propojovací krabice.
VÝKONNOSTNÍ CHARAKTERISTIKY
| Tlakové rozsahy: | 0-50, 100 palců vodní sloupec, 0-2, 3, 5 PSI | |
| Přesnost [kombinovaná nelinearita (BFSL), hystereze a opakovatelnost]: | ≤ ± 0,50% FSO pro rozsahy <15 Ft. w.c. | |
| Kompenzovaný teplotní rozsah: | 2° to 158° F (0 to 70° C) | |
| Rozsah provozních teplot: | 14 ° až 158 ° F (-10 až 70 ° C) Poznámka: Médium nesmí v blízkosti senzoru zamrznout | |
| Rozsah teplot skladování: | -13° to 158° F (-25 to 70° C) | |
| Dlouhodobá stabilita (% FSO): | ≤ ± 0,1% FSO / rok při referenčních podmínkách | |
| Tepelný effekt na nulu: | ≤ ± 0,8% FSO na 100 ° F | |
| Tepelný effekt na rozpětí: | ≤ ± 0,8% FSO na 100 ° F |
ELEKTRICKÉ CHARAKTERISTIKY
|
Výstupní signál:
|
4-20 mA
|
|
|
Napájecí napětí:
|
8 -32 Vdc
|
|
|
Regulace napájení:
|
<± 005% FSO na volt
|
|
| Ochrana obvodů: | Chráněno proti přepólování, označení CE | |
| RFI/EMI | CE EMC cmpliant podle IEC EN 61326 | |
| Ochrana před přepětím: | Odolejte špičce 1 000 V podle EN 61000 | |
| Doba odezvy: | <10mSec |
KONSTRUKČNÍ MATERIÁLY
|
Materiál pouzdra:
|
316L nerezová ocel
|
|
|
Membrána snímače:
|
316L nerezová ocel
|
|
|
Těsnění O-kroužek:
|
FKM
|
|
| Ochranná čepice: | POM (Polyoxymethylene) |
MECHANICKÉ CHARAKTERISTIKY
|
Tlakové připojení:
|
Ochranná čepice POM
|
|
|
Krytí:
|
IP 68
|
|
| Tlak při roztržení: | 6x Minimum | |
|
Přetlak - Limit:
|
4x Minimum
|
|
| Hmotnost: | 0.5 lbs. (without cable) |
OPTIONS
|
EA
|
Special Calibration Run
|
|
|
PW
|
Calibrate item with meter/display
|
