Tlaková pojistka BP420

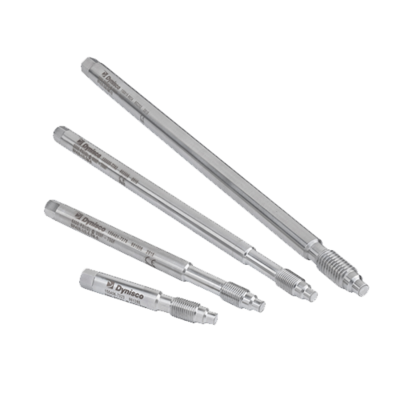

BP420 Tlaková pojistka

Model BP420 přetlaková záslepka je speciálně navržena pro použití v plastových vytlačovacích systémech. Záslepky (také známe jako trhací pojistky) jsou navrženy pro spolehlivé, nouzové uvolnění nadměrného tlaku v systému. Modely BP 420 se protrhnou při specifickém, předem stanoveném tlaku a teplotě. Tyto přetlakové záslepky se skládají z těla zhotovené z nerezové oceli a membrány potažené vrstvou Inconel.

Membrána je podepřena hrotem, který zajistí protržení při a uvolnění přetlaku v případě potřeby. V praxi dochází k situacím, kdy nárůstu tlaku tak rychle, že doba odezvy pojistného ventilu může být nedostatečná, například v polymerizační reakční komoře. Všechny pojistky, jsou testovány při jmenovitém tlaku a teplotě roztržení. U každého modelu jsou označeny parametry za pomoci laseru.

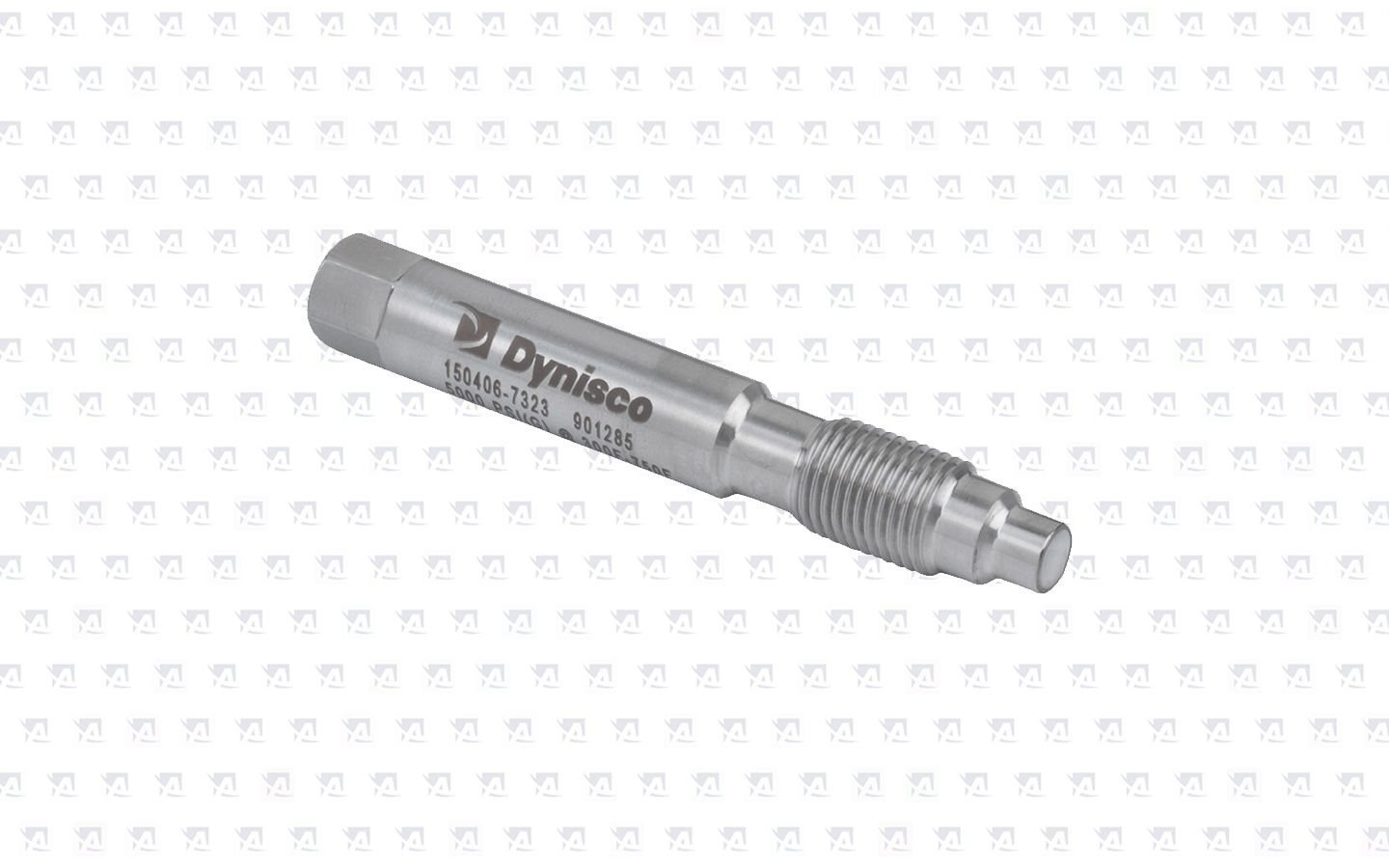

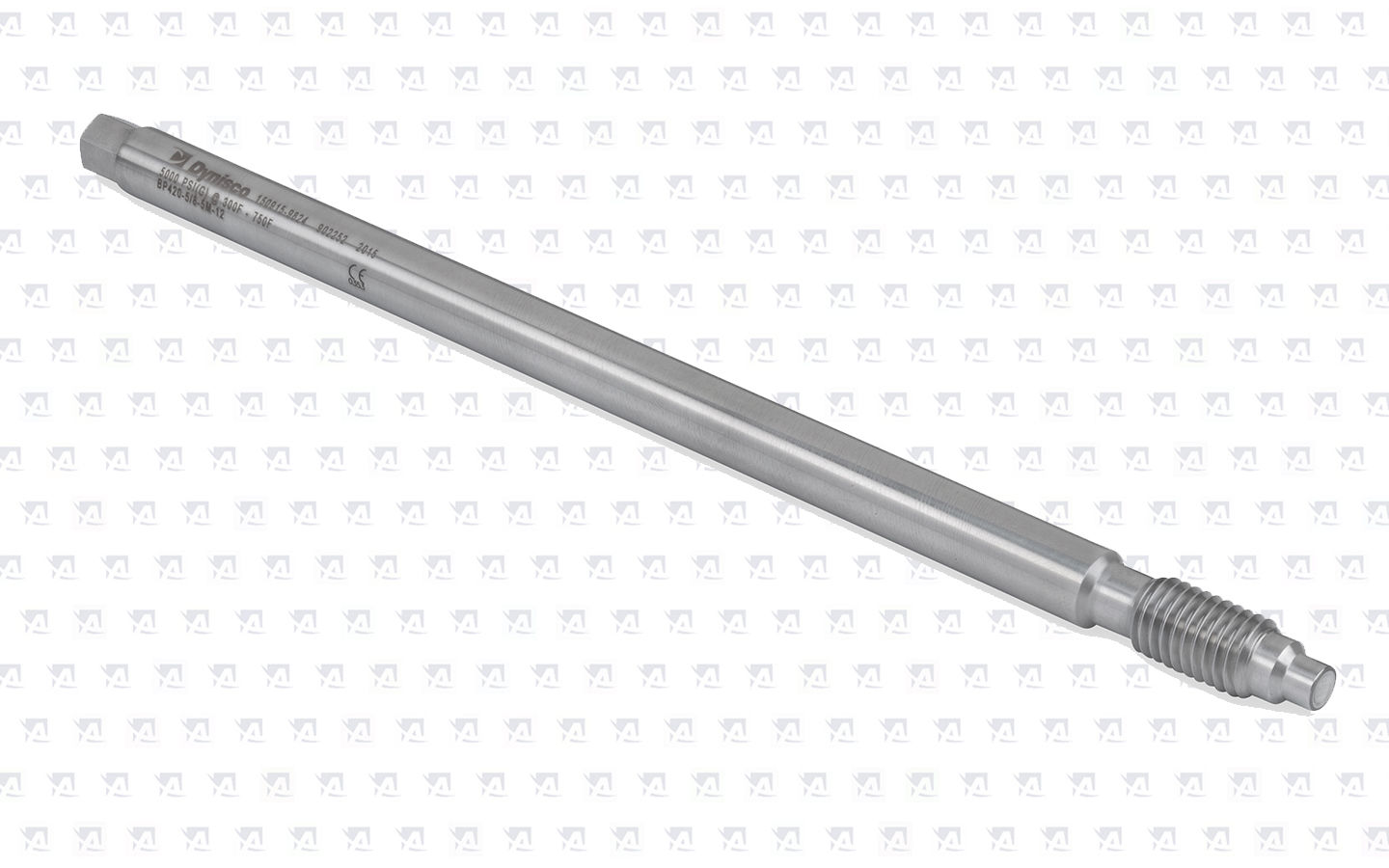

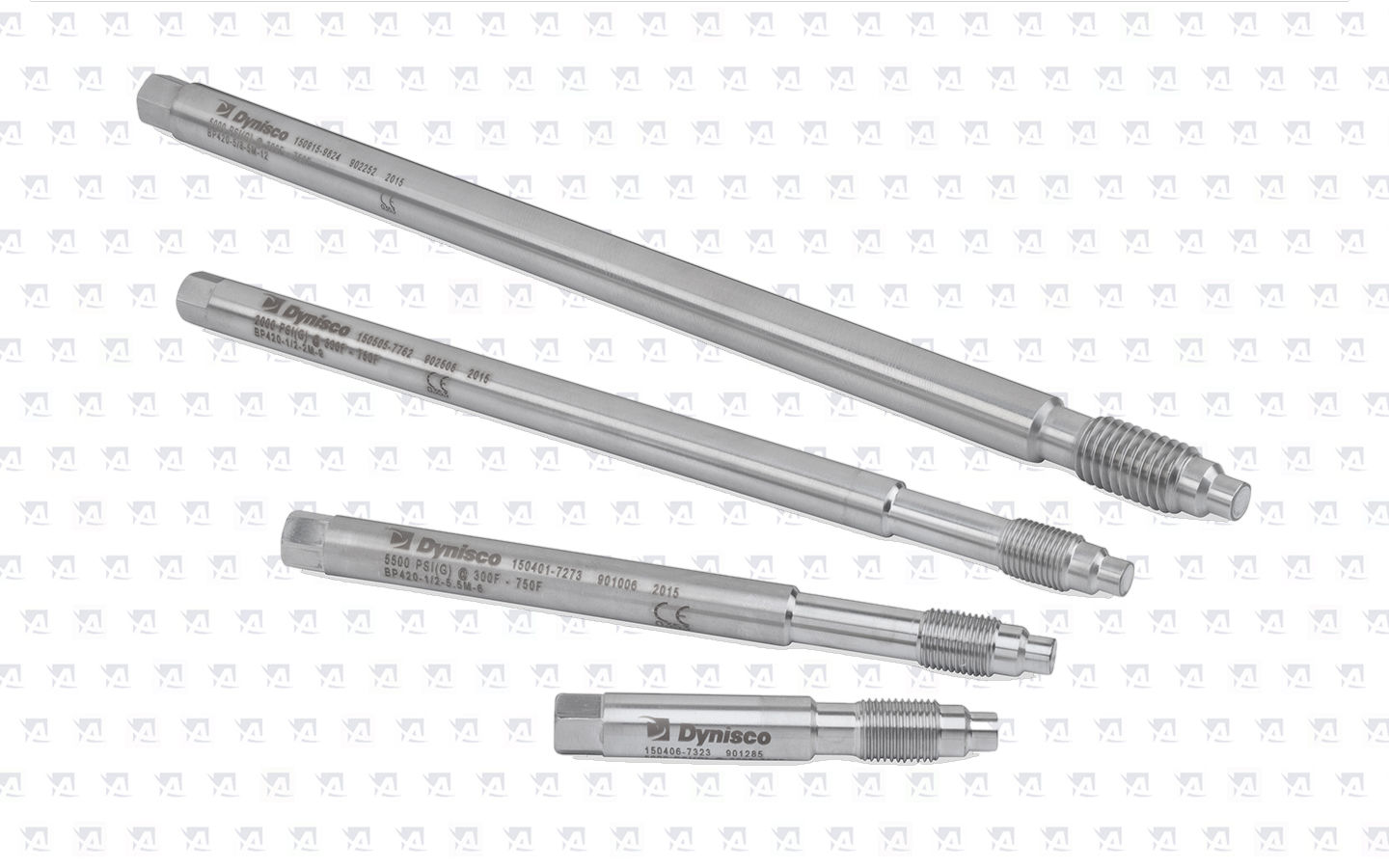

Tlakové pojistky Dynisco BP 420

Tlakové pojistky Dynisco BP 420

Tlakové pojistky Dynisco BP 420

Tlakové pojistky Dynisco BP 420

Tlakové pojistky Dynisco BP 420

Tlakové pojistky Dynisco BP 420

Poptávkový systém

Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Dynisco. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji. Pokud máme tyto informace jsme schopní nabídnout model s drobnými odlišnostmi a vy můžete mít zboží již druhý den u Vás.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód


VÝKONOVÉ CHARAKTERISTIKY



Konstrukční materiál - tělo
Nerezová ocel 304

Konstrukční materiál - membrána
Inconel

Velikost disku
3/16" (4.8 mm) disk
  Procesní připojení: 1/2-20 UNF-A
  Přesnost: ±10% @ 300°C (750°F)
  Délka pojistky: Volitelná délka ponoru (před objednáním)
  Approval and certification
  ISO: ISO 4126-6:2003(E)
  CE:
  PED 97/23/EC, modules B&D
  Burst plug certification: Každá jednotka je certifikována
  Mounting torque: Nepřekračujte 300 in / lbs.



ROZMĚRY POJISTKY:



Čistící Sada - montážního otvoru pro snímače

Sada nástrojů pro čištění byla navržena firmou Dynisco pro použití při odstraňování plastu z montážních otvorů pro snímače tlaku a teploty. Instalace snímačů do nesprávně vyčištěných nebo velkých otvorů je jednou z hlavních příčin poškození. S touto sadou je možno vyčistit otvor o průměru  1/2 UNF. Sada obsahuje kalibrační zátku (pojistku), která slouží k ověření, zda byl otvor správně opracován a vyčištěn. K dispozici jsou také čisticí sady pro otvory M10 a M18.

Závitníková sada - montážního otvoru pro snímače

Souprava nástrojů pro zhotovení otvoru a závitu pro snímače tlaku taveniny obsahuje všechny potřebné vrtáky a závitníky pro přípravu standardního montážního otvoru snímače 1/2 20 UNF.  Souprava  obsahuje speciální pilotní vrták, který je potřebný k obrábění sedla  o 45 °.

BP 520 Tlaková pojistka s indikací

Série tlakových pojistek BP520 disponují "vyskakovacím" indikačním víčkem. Jedná se o konstrukci pojistky a indikačním víčkem části prochází jemný vodič, který při aktivaci pojistky neboli nouzovém uvolněním tlaku vytlačí víčko pojistky a tím rozpojí (přetrhne) testovaný vodič. Přetržením tohoto vodiče dojde k "otevření" komunikace v hlídané smyčce.
