Vertex - Tlakový snímač taveniny v různém konstrukčním provedení.

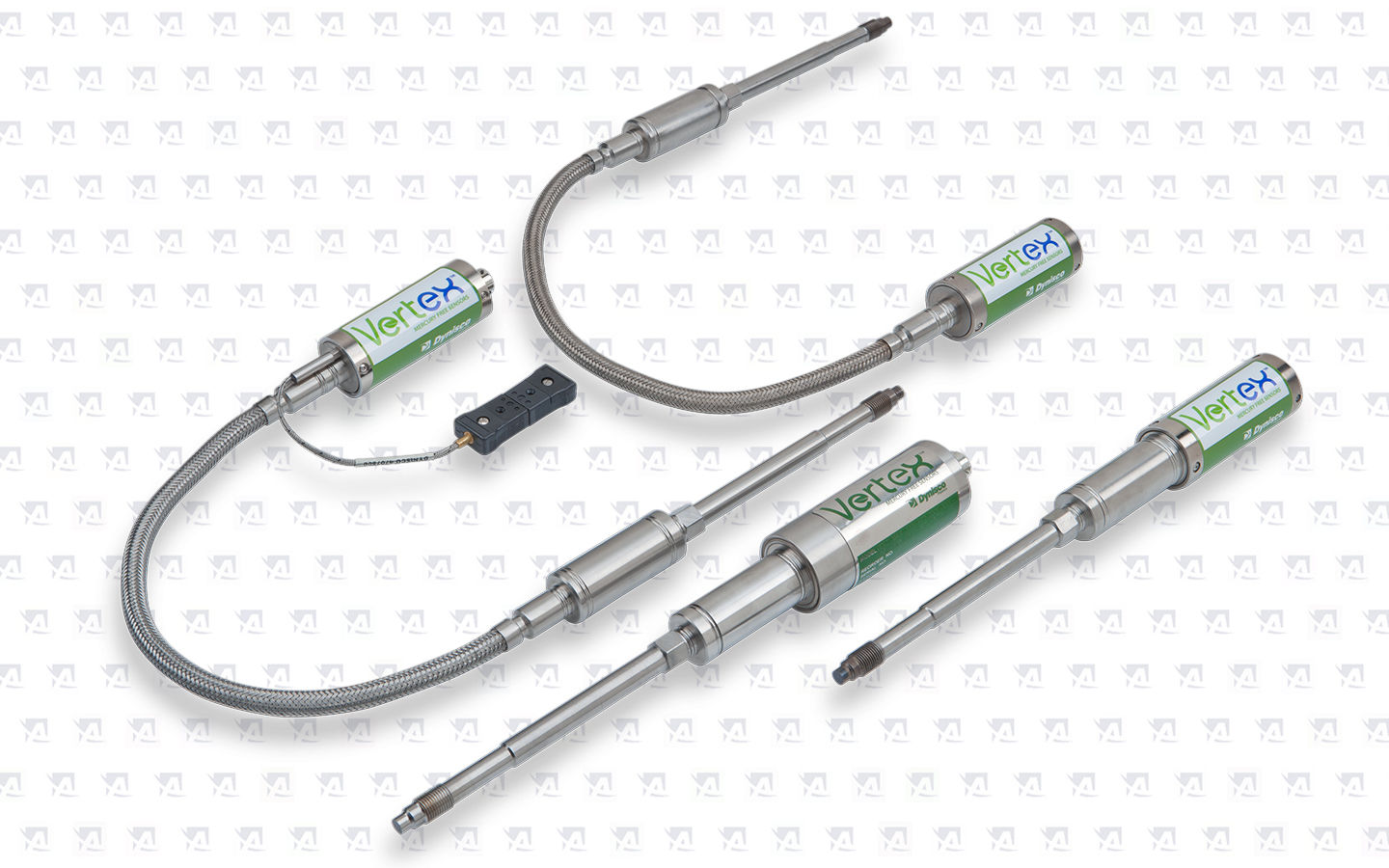

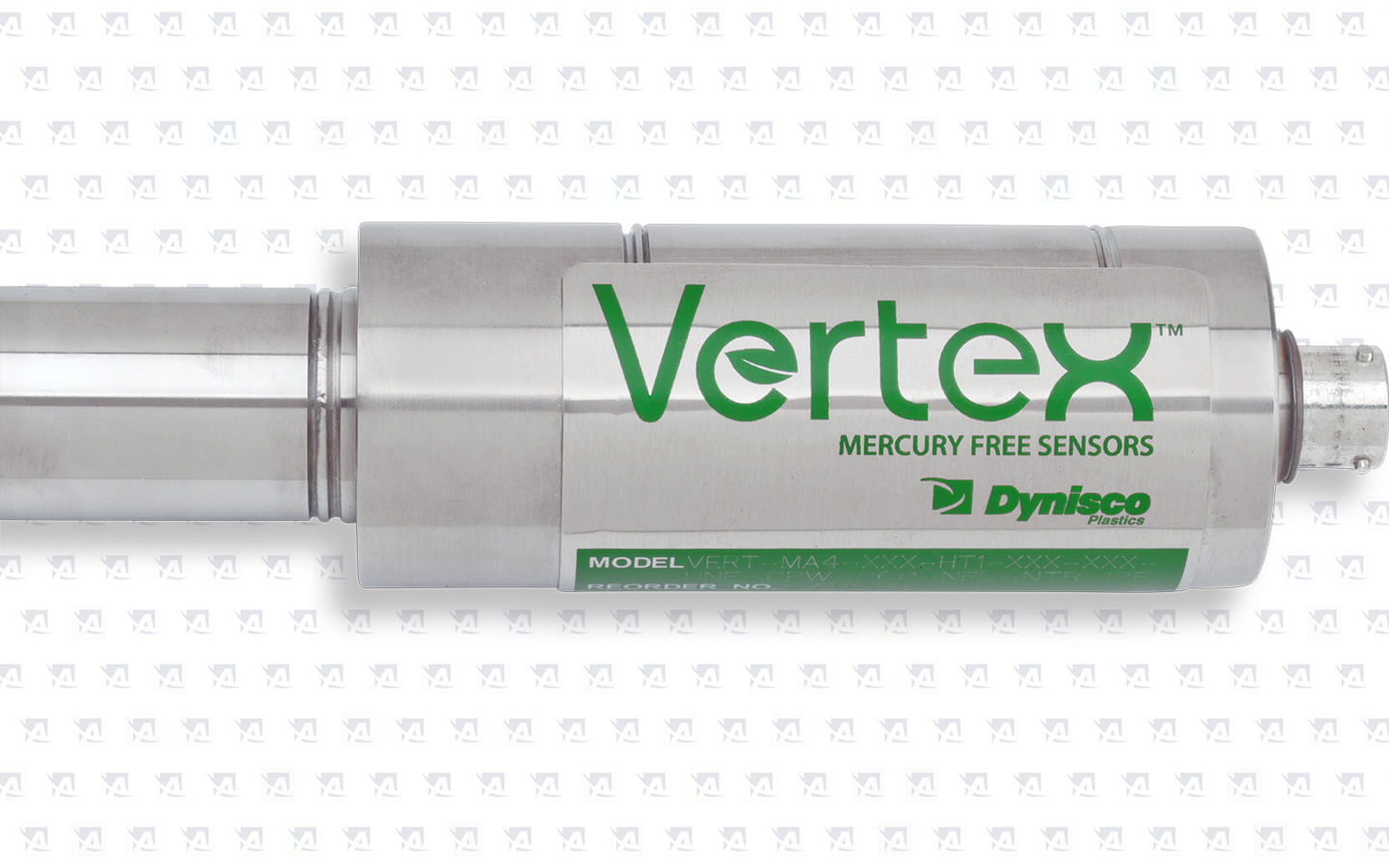

Řada Vertex

Inovace snímače tlaku taveniny Vertex společnosti Dynisco se vyrovná nebo dokonce překoná výkon tradičního snímače. Velké rozdíly spočívají v tom, že Vertex je robustnější, mnohem rychlejší a výrazně šetrnější k životnímu prostředí. Hrot pro přímé měření má jednoduchý a elegantní design s robustnější membránou. Přímé měření procesu snižuje chyby, které se přenášejí složitými vnitřními podpůrnými konstrukcemi, materiály přenosové náplně nebo pohyblivými táhly. Tloušťka membrány závisí na rozsahu tlaku a může být až 7,5krát silnější než u tradičního snímače. Když k těmto vlastnostem přidáte složení membrány z materiálu Inconel 718 potaženého vrstvou Dymax® odolnou proti korozi a oděru, poznáte skutečnou definici robustního senzoru, který prokazatelně zvyšuje životnost senzoru a výrazně snižuje náklady na jeho vlastnictví. Inovace konstrukce Vertex se týkají také rychlosti odezvy senzoru. Rychlejší procesy a řízení vyžadují rychlejší měření senzoru. Vertex je mnohonásobně rychlejší než tradiční senzory, což zlepšuje výrobu v reálném čase.
Environmentální předpisy a svědomitost společnosti jsou hnací silou politik a programů udržitelnosti ve velkých i malých společnostech. Snížení toku odpadů a prodloužení životnosti je dobré pro životní prostředí i rozpočet. Neexistuje žádná rtuť, žádný NaK, žádný olej, žádné gallium, žádný výplňový materiál, ať už jakýkoli. Vertex je také v souladu s RoHS. Snímače Vertex jsou navrženy tak, aby fungovaly s univerzálními indikátory tlaku. Pro rozsáhlejší diagnostiku a vzdálenou konfiguraci je k dispozici digitální komunikace HART. K dispozici je volitelný termočlánek typu J nebo K, který poskytuje signál teploty taveniny a také teplotní výstup 4-20 mA. Vertex je vybaven závitem 1/2-20 UNF pro instalaci do standardních montážních otvorů pro snímače. K dispozici je také adaptér pro instalaci jednotek 1/2-20 UNF do aplikace s knoflíkovým těsněním. Pokud je pro potravinářské nebo lékařské aplikace zapotřebí možnost omývání, je k dispozici utěsněný svařovaný plášť a elektrické připojení (není k dispozici, pokud je vybrána možnost termočlánku TCx).

Všechny senzory této řady lze nakonfigurovat podle vašich potřeb. Kontaktujte nás, rádi vám pomůžeme.

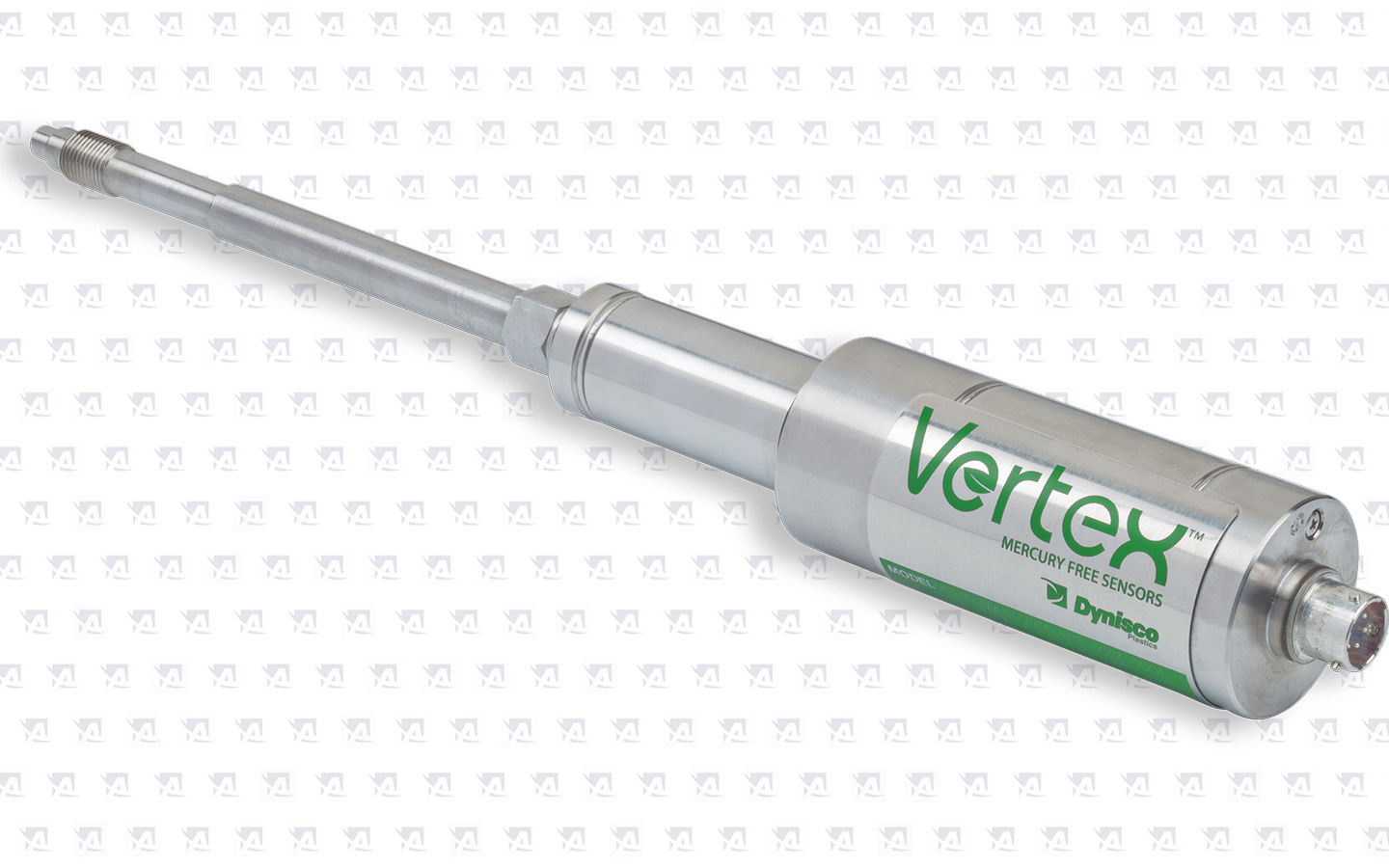

VERTEX - Tlakový snímač taveniny v konstrukčním provedení s pevnou tyčí

VERTEX - Tlakový snímač taveniny v konstrukčním provedení s pevnou tyčí

VERTEX -Tlakový snímač taveniny

VERTEX -Tlakový snímač taveniny

VERTEX - Tlakový snímač taveniny v konstrukčním provedení s pevnou tyčí

VERTEX - Tlakový snímač taveniny v konstrukčním provedení s pevnou tyčí

VERTEX - Tlakový snímač taveniny v konstrukčním provedení s flexibilní kapilárou

VERTEX - Tlakový snímač taveniny v konstrukčním provedení s flexibilní kapilárou

VERTEX -Tlakový snímač taveniny v kombinovaném konstrukčním provedení s teplotním snímačem

VERTEX -Tlakový snímač taveniny v kombinovaném konstrukčním provedení s teplotním snímačem

VERTEX - Sada snímačů taveniny

VERTEX - Sada snímačů taveniny

Poptávkový systém

Rádi Vám pomůžeme s nakonfigurováním vlastního produktu podle Vašich požadavků a potřeb. Pokud si nejste jisti ohledně konfigurace, uveďte prosím do poznámek potřebné informace o Vašem současném produktu, včetně případných konkurenčních variant. Na základě těchto informací Vám rádi pomůžeme najít alternativní produkt z řady Dynisco. Pokud je Vaše poptávka urgentní, dejte nám o tom prosím vědět, a my se pokusíme co nejrychleji vyřešit Vaši situaci. S potřebnými informacemi jsme schopni nabídnout model s drobnými odlišnostmi a vy tak můžete mít zboží již druhý den u sebe.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Dynisco:

Vaše osobní údaje budou zpracovány podle Podmínek zpracování osobních údajů.

Nový standard odolnosti, environmentální bezpečnosti a spolehlivosti

Tlakový rozsah pro Vertex je nyní k dispozici od 250 do 10 000 PSI.  Vertex je v našem zařízení pro testování polymerů přesnější než jakýkoli jiný rtutí plněný senzor a je ideální pro průmyslové aplikace, které vyžadují nízký tlak. Nejenže se jedná o celkové zlepšení vlastního procesu, ale pomáhá to i zákazníkům, kteří se zaměřují na udržitelnost a nulový odpad.

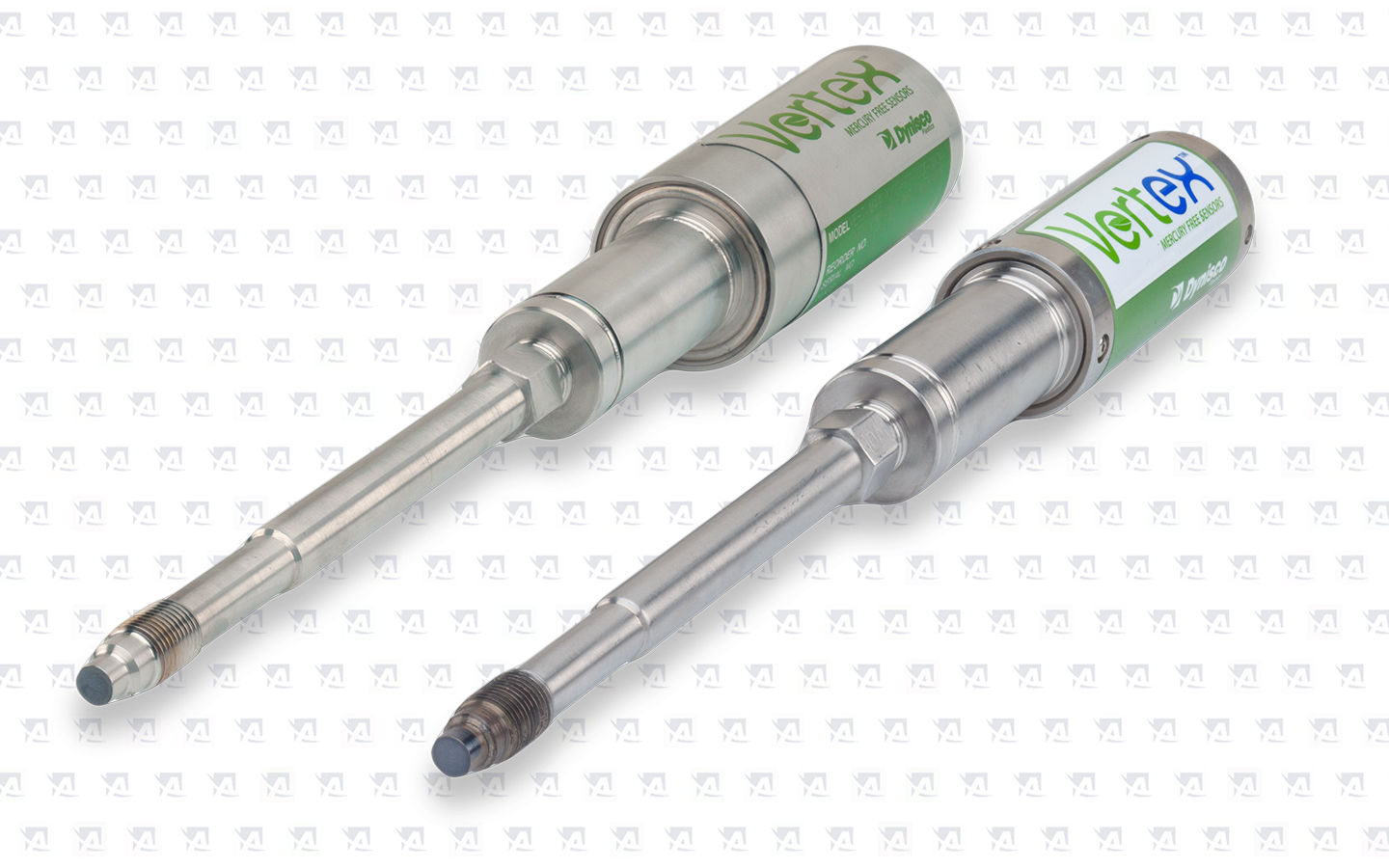

Vertex Series - S pevnou tyčí


Snímače tlaku s pevnou tyčí se snadno instalují do montážního otvoru výrobní linky, což zaručuje jednoduchá a robustní konstrukce, jež je vhodná pro aplikace, kde snímač není vystaven sálavému teplu z linky a elektronika není vystavena extrémním teplotám. Nedoporučujeme instalaci těchto snímačů ve svislé pozici nad linkou (pozice 12 hodin), neboť sálavé teplo může negativně ovlivnit životnost elektroniky snímače. V takovém případě doporučujeme použít konstrukci snímače s flexibilní kapilárou, která umožňuje odklonit elektroniku od sálavého tepla a zajistit tak dlouhou životnost snímače. Mezi hlavní výhody tohoto typu snímače patří odolnost vůči nárazům a vibracím, díky čemuž jsou schopny odolávat mechanickým namáháním, což zvyšuje jejich životnost a snižuje potřebu údržby. Dále se vyznačují vysokou přesností, kterou zajišťují kvalitní materiály a pokročilá technologie měření, což je zásadní pro efektivní řízení procesů.

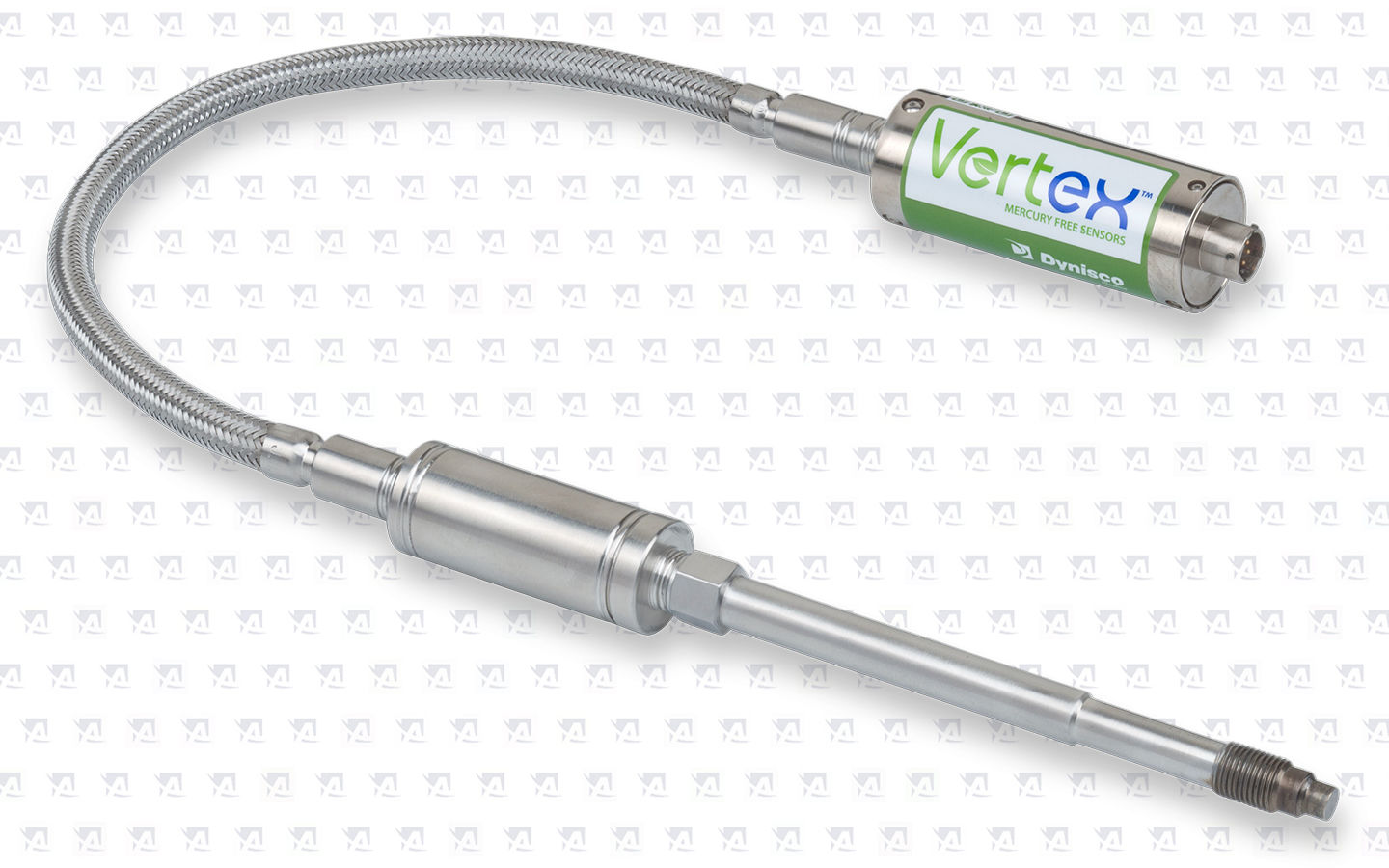

Vertex Series - S pevnou tyčí a flexibilní kapilárou


Snímače tlaku s pružnou kapilárou představují profesionální řešení vhodné pro aplikace s omezeným prostorem nebo vystavením sálavému teplu z topných prvků výrobních linek. Díky promyšlenému prodlouženému designu je elektronika snímače umístěna mimo dosah zdroje sálavého tepla, čímž se snižuje riziko poškození.

Flexibilní kapilára je navržena tak, aby byla odolná proti poškození a umožňovala vysokou míru ohybu, což usnadňuje instalaci a manipulaci se snímačem. Je nezbytné řádně upevnit hlavu snímače do přiloženého adaptéru, který je součástí balení. Pro dosažení optimálního výkonu doporučujeme umístit adaptér na část stroje, kde nedochází k nežádoucím vibracím ani otřesům, jež by mohly negativně ovlivnit snímač.

Délku pevné tyče a flexibilní kapiláry lze přizpůsobit dle individuálních potřeb, stejně jako další volitelné komponenty. Tímto způsobem je zajištěna maximální flexibilita při integraci snímače do široké škály průmyslových aplikací.

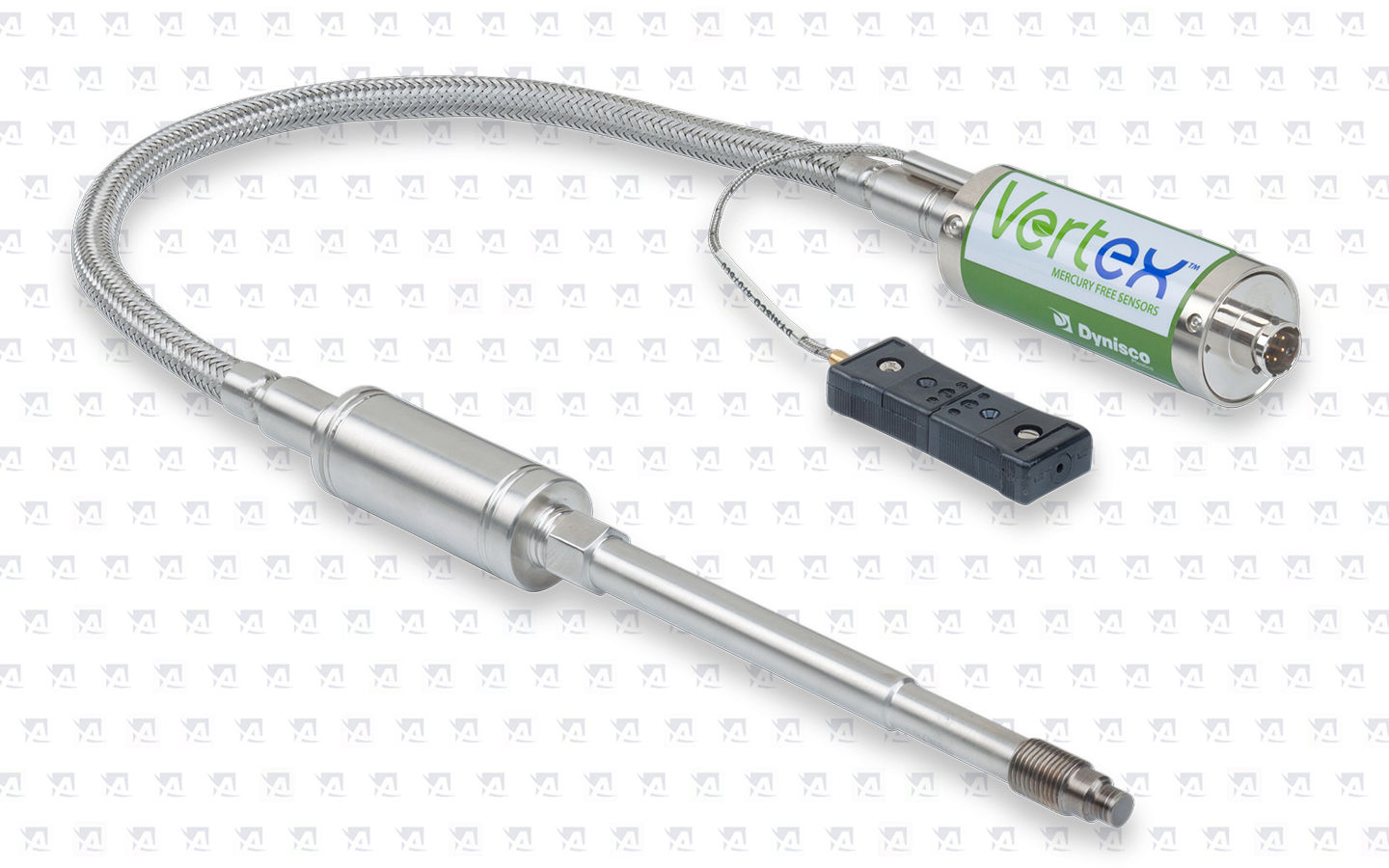

Řada Vertex - kombinovaný senzor s pevnou tyčí, flexibilní kapilárou a vestavěným teplotním čidlem


Kombinované snímače tlaku s pružnou kapilárou představují profesionální řešení vhodné pro aplikace s omezeným prostorem nebo vystavením sálavému teplu z topných prvků výrobních linek. Díky promyšlenému prodlouženému designu je elektronika snímače umístěna mimo dosah zdroje sálavého tepla, čímž se snižuje riziko poškození.

Tyto snímače jsou navíc vybaveny teplotním snímačem, přičemž zákazník si může vybrat typ snímače, ať už termočlánek typu J, K nebo RTD (pt100). Po zvolení kompatibilního snímače pro měření teploty získává zákazník informaci i o teplotě taveniny z jednoho procesního připojení, což zvyšuje efektivitu a přesnost měření.

Flexibilní kapilára je navržena tak, aby byla odolná proti poškození a umožňovala vysokou míru ohybu, což usnadňuje instalaci a manipulaci se snímačem. Je nezbytné řádně upevnit hlavu snímače do přiloženého adaptéru, který je součástí balení. Pro dosažení optimálního výkonu doporučujeme umístit adaptér na část stroje, kde nedochází k nežádoucím vibracím ani otřesům, jež by mohly negativně ovlivnit snímač.

Délku pevné tyče a flexibilní kapiláry lze přizpůsobit dle individuálních potřeb, stejně jako další volitelné komponenty. Tímto způsobem je zajištěna maximální flexibilita při integraci snímače do široké škály průmyslových aplikací.



Výkonnostní charakteristiky


Vstup, buzení: mV/V: 10-12VDC; mA; voltage 16-36VDC
Membrána Provozní teplota Rozsah1: -40°F to +752°F (-40°C to +400°C
Provozní teplota elektroniky (max.): 185°F (85°C)
Posun nuly (teplota elektroniky): 0.012%/°F (0.022%/°C)
Posun rozpětí (teplota elektroniky): 0.012%/°F (0.022%/°C)
Hex/přechodová teplota (max.): 300°F (150°C)
Posun nuly (Hex Temp.): 0.022%/°F (0.039%/°C)
Tlaková odolnost při přetížení: 1.5x FPS
Rozsahy tlaku (PSI): 2.5C, 5C, 7.5C, 1.0M, 1.5M, 3M, 5M, 7.5M or 10M
Tlakové jednotky: PSI, Bar, Kg/cm2 , MPa, KPA
Nastavení nulového vyvážení (±% FSO): mV/V: na; mA: ±3%, Voltage ±20%
Nastavení nulového vyvážení (±% FSO): mV/V: 10%; mA: ±3%, Voltage ±3%
Izolační odpor: mV/V: 100 MΩ @50VDC
Interní kalibrace (R-Cal): 80% FSO ±1% FSO
Nulový posun (změna teploty procesu): 1.0%/100°F (2.0%/100°C)



Mechanické a obalové materiály



Membrána Smáčené části: Inconel 718, s povlakem DyMax®
Montážní moment: Doporučeno 250 in-lbs, max. 500 inlbs
Teplota. Snímač (volitelný): termočlánek typu J nebo K (k dispozici pouze u flex jednotek)
Ochrana proti vniknutí: IP54 (IP67 v případě svařování a kódu teplotního čidla NTR)

Schválení a certifikace




CE: Directive 2004/108/EC
ISO: Výrobní prostředí ISO9001:2008
RoHS 1:  Směrnice 2011/95/ES
RoHS 2:  Směrnice 2011/65/EU
ATEX IS: Jiskrově bezpečné



1 membrána Provozní teplota Rozsah se vztahuje k funkčním limitům hrotu čenichu. Podrobnější informace o provozních kompenzovaných teplotních rozsazích hrotu membrány, flexy a elektroniky najdete v příručce.

Průvodce objednáváním pro řadu Vertex





Řada Vertex - S pevnou tyčí - Rozměry

Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).

Řada Vertex - S flexibilní kapilárou - Rozměry

Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).

Řada Vertex - Kombinovaný senzor - Rozměry

Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).

Řada Vertex - Přírubové připojení - Rozměry

Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).

Vertex Series - Detail - Rozměry

Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).

Řada Vertex - elektrické připojení

Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).
