EPR3 Push Rod Sensors

EPR3 Push Rod Sensors

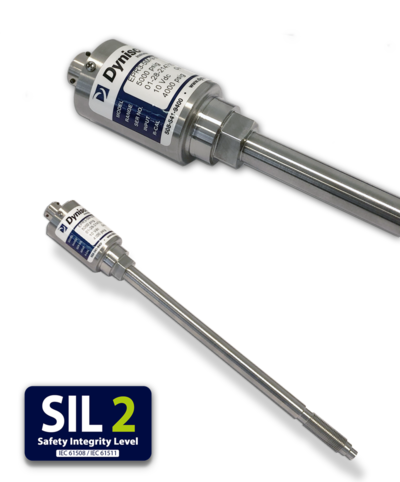

Vysokoteplotní snímač tlaku taveniny EPR3 od společnosti Dynisco je nabízen jako alternativa k sériím PT420 a PT460. Konstrukce s pevnou tyčí je vhodná pro aplikace, kde nemusí být vhodné použití plnicího média, například pro aplikace v potravinářském a farmaceutickém průmyslu a při výrobě fotografických filmů. Model EPR3 je k dispozici v různých tlakových variantách.

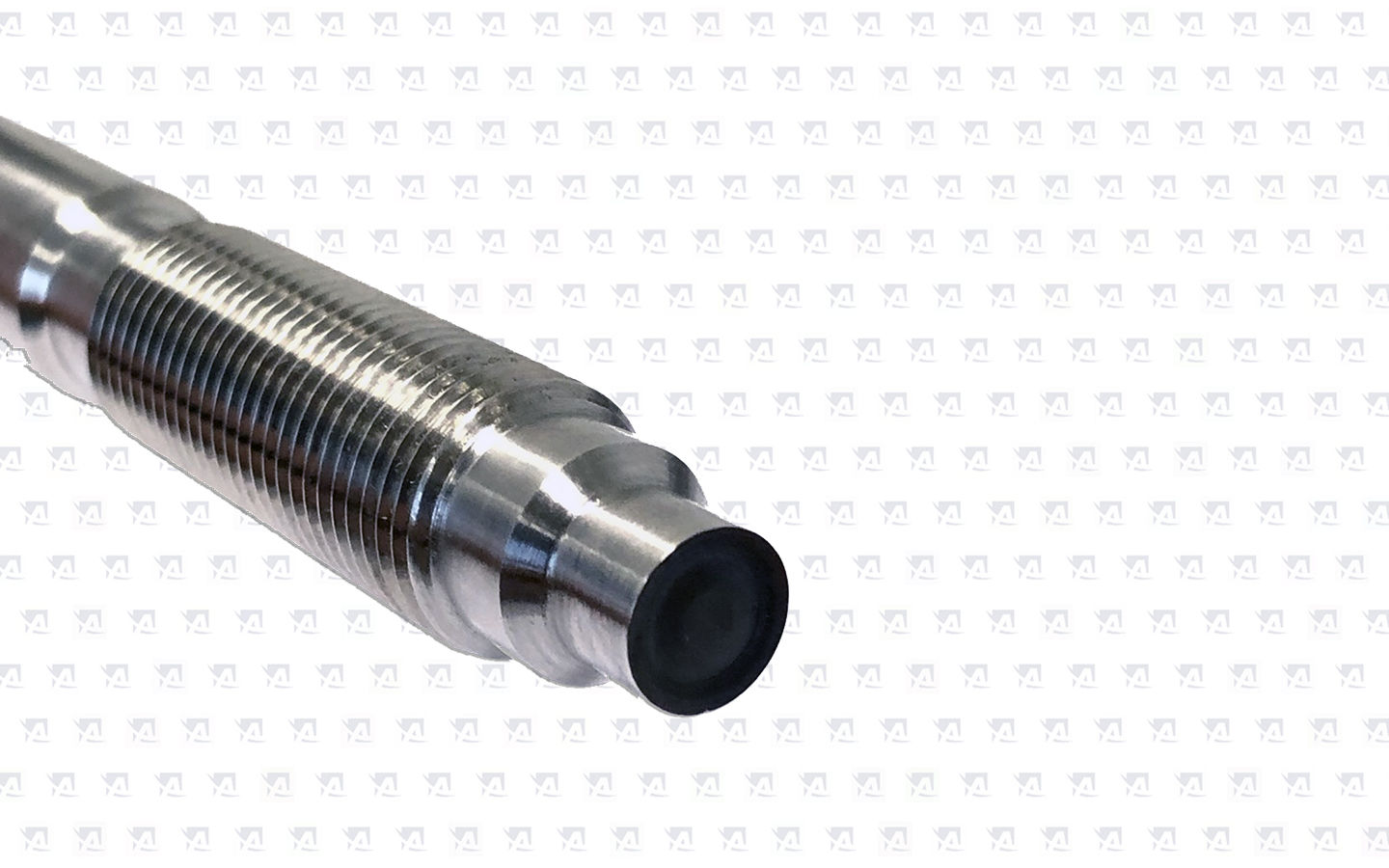

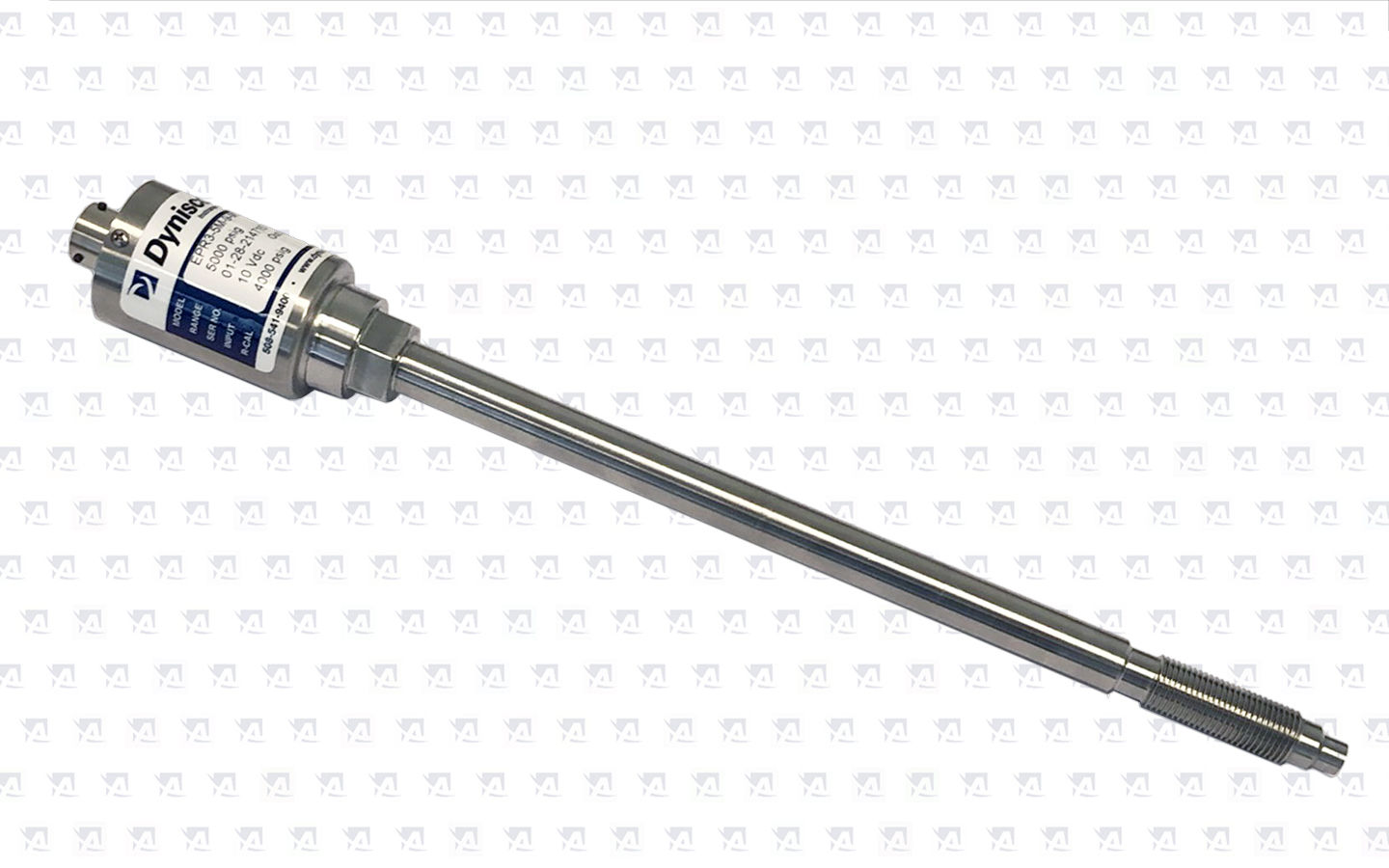

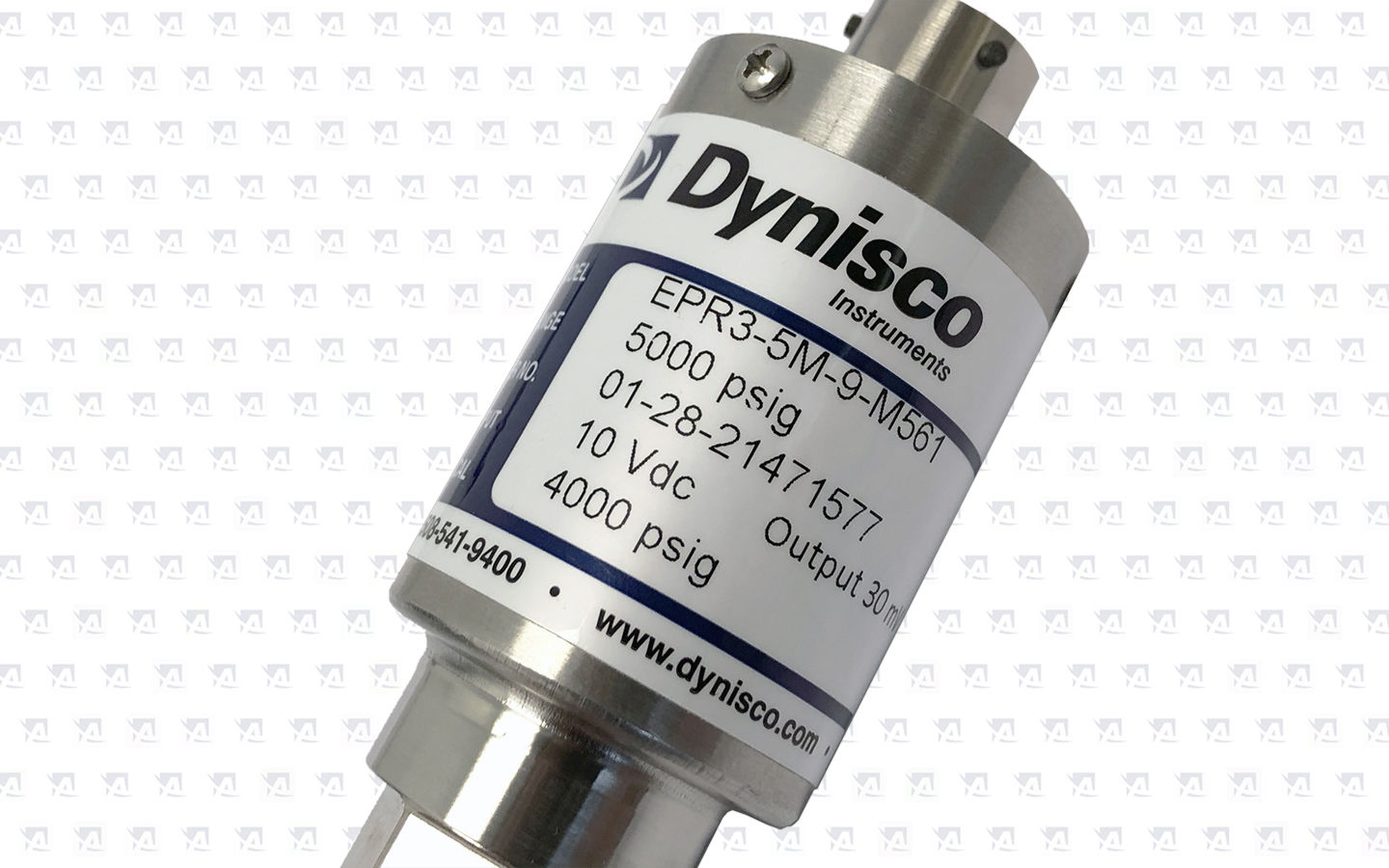

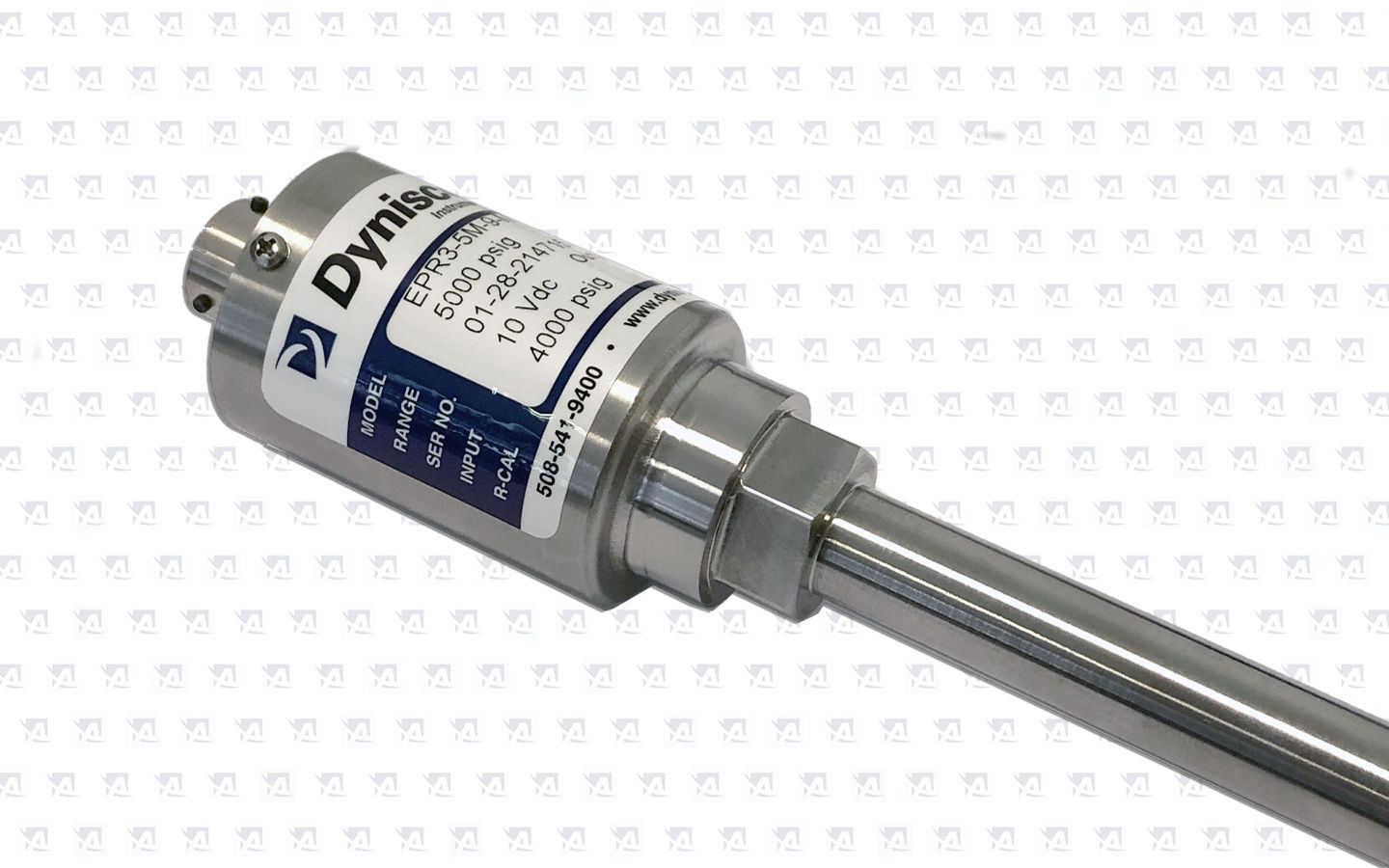

Tlakový snímač EPR v provedení s pevnou konstrukcí a bezrtuťovou náplní.

Tlakový snímač EPR v provedení s pevnou konstrukcí a bezrtuťovou náplní.

Tlakový snímač EPR v provedení s pevnou konstrukcí a bezrtuťovou náplní.

Tlakový snímač EPR v provedení s pevnou konstrukcí a bezrtuťovou náplní.

Tlakový snímač EPR v provedení s pevnou konstrukcí a bezrtuťovou náplní.

Tlakový snímač EPR v provedení s pevnou konstrukcí a bezrtuťovou náplní.

Tlakový snímač EPR v provedení s pevnou konstrukcí a bezrtuťovou náplní.

Tlakový snímač EPR v provedení s pevnou konstrukcí a bezrtuťovou náplní.

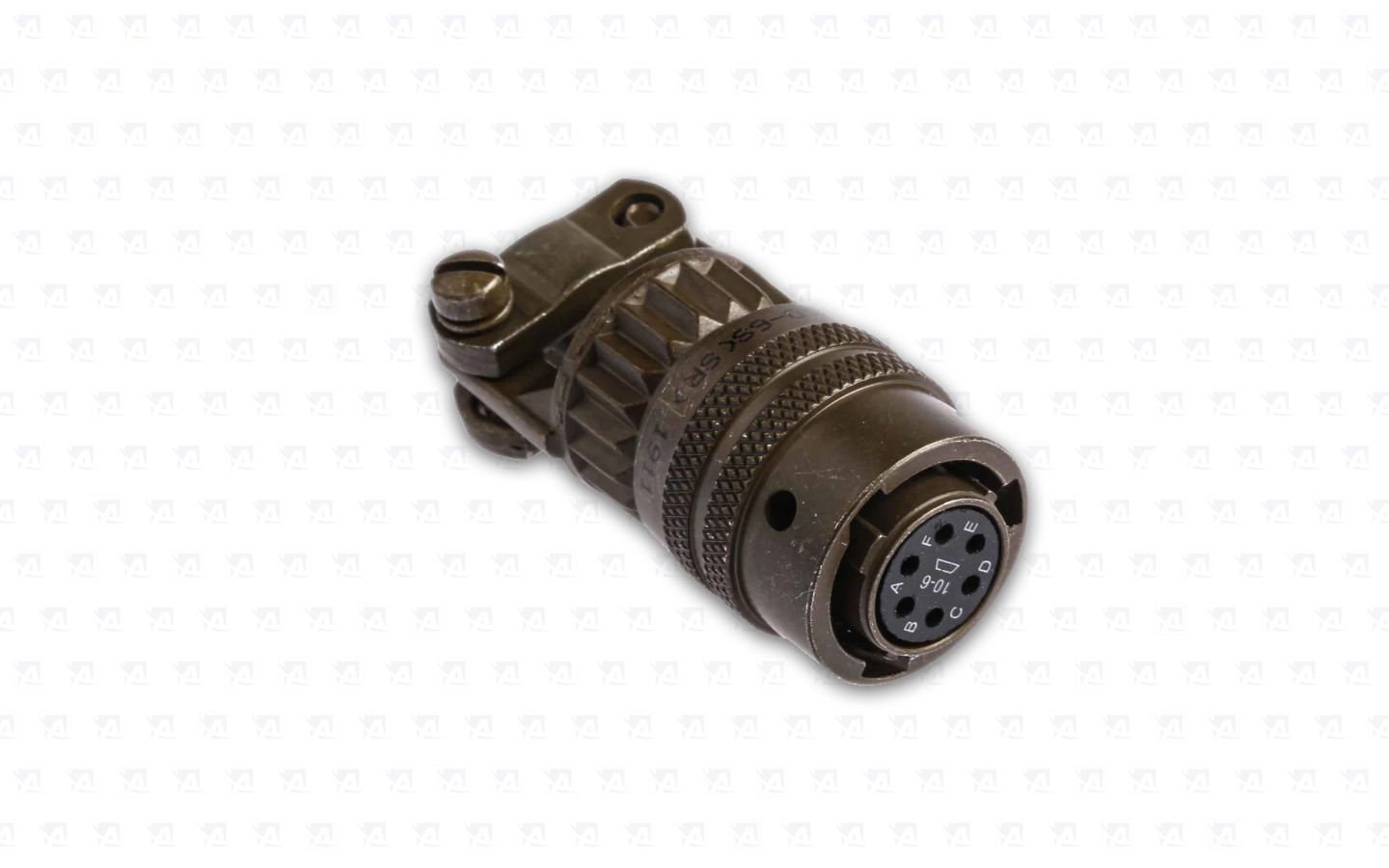

Detail - Bajonetový kabelový konektor Amphenol 6-PIN

Detail - Bajonetový kabelový konektor Amphenol 6-PIN

Detail - Bajonetový kabelový konektor Amphenol 6-PIN

Detail - Bajonetový kabelový konektor Amphenol 6-PIN

Poptávkový systém

Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Dynisco. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji. Pokud máme tyto informace jsme schopní nabídnout model s drobnými odlišnostmi a vy můžete mít zboží již druhý den u Vás.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód

Vaše osobní údaje budou zpracovány podle Podmínek zpracování osobních údajů.

Možnost místního a vzdáleného vynulování

Naše tlakové snímače nabízejí efektivní, přesné a odolné řešení pro spolehlivé a bezpečné měření tlaku. Tyto snímače se uplatňují v řadě průmyslových oblastí, kde kontrolují a měří tlak taveniny a zajišťují optimální chod výrobních procesů. Díky své odolnosti vůči vysokým teplotám a tlakům, které jsou typické pro tyto aplikace, představují vhodnou volbu pro různorodé použití. Při výběru snímače je důležité zohlednit specifické požadavky vaší aplikace, jako teplotní rozsah, tlakový rozsah a materiály, se kterými bude snímač interagovat. Správný výběr snímače zaručuje spolehlivé a přesné výsledky a dlouhou životnost zařízení bez potíží. Instalace snímače do montážního otvoru výrobní linky je jednoduchá.
Avšak pokud máte pochybnosti ohledně správné instalace, neváhejte kontaktovat naše techniky. Jsme připraveni poskytnout podporu a nabídnout ideální řešení pro vaši aplikaci.

EPR3 Push Rod  - S pevnou tyčí


Snímače tlaku s pevnou tyčí se snadno instalují do montážního otvoru výrobní linky, což zaručuje jednoduchá a robustní konstrukce, jež je vhodná pro aplikace, kde snímač není vystaven sálavému teplu z linky a elektronika není vystavena extrémním teplotám. Nedoporučujeme instalaci těchto snímačů ve svislé pozici nad linkou (pozice 12 hodin), neboť sálavé teplo může negativně ovlivnit životnost elektroniky snímače. V takovém případě doporučujeme použít konstrukci snímače s flexibilní kapilárou, která umožňuje odklonit elektroniku od sálavého tepla a zajistit tak dlouhou životnost snímače. Mezi hlavní výhody tohoto typu snímače patří odolnost vůči nárazům a vibracím, díky čemuž jsou schopny odolávat mechanickým namáháním, což zvyšuje jejich životnost a snižuje potřebu údržby. Dále se vyznačují vysokou přesností, kterou zajišťují kvalitní materiály a pokročilá technologie měření, což je zásadní pro efektivní řízení procesů.

Výkonnostní charakteristiky


Rozsahy (psi): 0 - 10 000 PSI
Přesnost: ±0.5% FSO
Opakovatelnost: ±0.2% FSO
Montážní moment: Doporučená hmotnost 100 palců, maximální hmotnost 250 palců.
Maximální tlak: 150 % plného rozsahu
Materiál přicházející do styku s tlakovými médii: 17 - 4 PH nerezová ocel, potažená Dymax®
Hmotnost: 13.25 oz



Elektrické charakteristiky



Konfigurace: Tenzometr se čtyřmi aktivními rameny spojenými Wheatstoneovým můstkem
Odolnost můstků: Vstupní údaje: Výstup: minimálně 345 ohmů: 350 Ohmů ±10%
Napájení: Doporučené napětí 10 Vdc, maximálně 12 Vdc
Interní kalibrace (R-Cal): 80% FSO ±1.0%
Izolační odpor: 1 000 megaohmů při 50 VDC

Teplotní charakteristiky



Membrána snímače:

Maximum Diaphragm Temperature: 750°F (400°C)
Zero Shift Due To Temperature Change: ±1,0 % plné stupnice/100°F (±2,0 % plné stupnice/100 °C)
Sensitivity Shift Due To Temperature Change: ±1,0 % plné stupnice/100°F (±2,0 % plné stupnice/100 °C)
Hlava elektroniky:

Maximální teplota: 250°F (121°C)
Posun nuly v důsledku změny teploty: ±1,0 % plné stupnice/100°F (±2,0 % plné stupnice/100 °C)
Posun citlivosti v důsledku změny teploty: ±1,0 % plné stupnice/100°F (±2,0 % plné stupnice/100 °C)

Průvodce objednáváním pro EPR3





EPR3 - Rozměry

Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).
