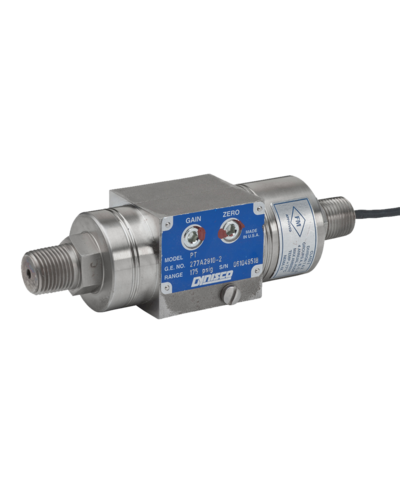

PT199 Tlakový snímač

PT199 Tlakový snímač

Snímač tlaku PT199 je určen k měření tlaku v turbínových systémech. Poskytuje informace o tlaku nebo teplotě v plynových nebo palivových systémech, jako jsou plynové turbíny, pro regulaci průtoku plynu nebo paliva.

Všechny senzory této řady lze nakonfigurovat podle vašich potřeb. Kontaktujte nás, rádi vám pomůžeme.

PT199 Tlakový snímač

PT199 Tlakový snímač

Poptávkový systém

Rádi Vám pomůžeme s nakonfigurováním vlastního produktu podle Vašich požadavků a potřeb. Pokud si nejste jisti ohledně konfigurace, uveďte prosím do poznámek potřebné informace o Vašem současném produktu, včetně případných konkurenčních variant. Na základě těchto informací Vám rádi pomůžeme najít alternativní produkt z řady Dynisco. Pokud je Vaše poptávka urgentní, dejte nám o tom prosím vědět, a my se pokusíme co nejrychleji vyřešit Vaši situaci. S potřebnými informacemi jsme schopni nabídnout model s drobnými odlišnostmi a vy tak můžete mít zboží již druhý den u sebe.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Dynisco:

Vaše osobní údaje budou zpracovány podle Podmínek zpracování osobních údajů.

Trouble Free Operation

PT199 Pressure Transmitter


Převodník tlaku PT199 společnosti Dynisco je určen k měření tlaku v plynových turbínách po celém světě. Poskytuje informace o různých tlacích v systému plynové turbíny jak pro řízení průtoku plynu a paliva, tak pro řízení teploty spalování turbíny. ⚠ VAROVÁNÍ: Tento výrobek vás může vystavit působení chemických látek včetně rtuti a olova, o kterých je státu Kalifornie známo, že způsobují rakovinu a poškozují reprodukční funkce. Další informace naleznete na adrese www.P65Warnings.ca.gov.

Výkonnostní charakteristiky


Rozsah tlaku (psi): 0-15 až 0-1500
Přesnost: ±0,25 % FSO včetně linearity, hystereze a opakovatelnosti; PT199 ±0,5 % FSO
Výstup v plné stupnici: 4vodičový 0-5 Vdc
Nastavení nuly: ±0.05 Vdc



Elektrické charakteristiky


Vzbuzení: ±12 Vdc pro nevýbušné jednotky schválené FM 28 Vdc max.
Připojení: 1/2" vnější závit NPT nebo 3/8" trubkové šroubení s rozvětvením
Interní kalibrace: 80 % ±0,5 % typický plný rozsah (maximálně ±1,0 %)
Vzbuzení: Doporučené napětí 10 Vdc, maximálně 15 Vdc

Teplotní charakteristiky



Provozní rozsah: +170°F (76.7°C) maximum
Vliv teploty na nulu: Závisí na rozsahu
Vliv teploty na rozpětí: Závisí na rozsahu

Mechanické vlastnosti



Tlakové přípojky: 1/2" vnější závit NPT
Ověřený tlak: 2 x jmenovitý tlak
Konstrukční materiály: Nerezová ocel
Hlava elektoroniky: 303, 304 SST
Smáčené části konstrukce: 15-5 SS
Hmotnost: 1.6 lbs
Schválení FM: Třída 1, divize 1, skupiny A, B, C a D

Elektrická připojení



1/2" NPT(M) Kabelová přípojka, čtyři vodiče #22 AWG, délka 72".
Barva:
Funkce:
Červená + Signal
Černá - Signa
Bílá + napájení
Zelená - napájení

Objednací příručka pro řadu PT199:

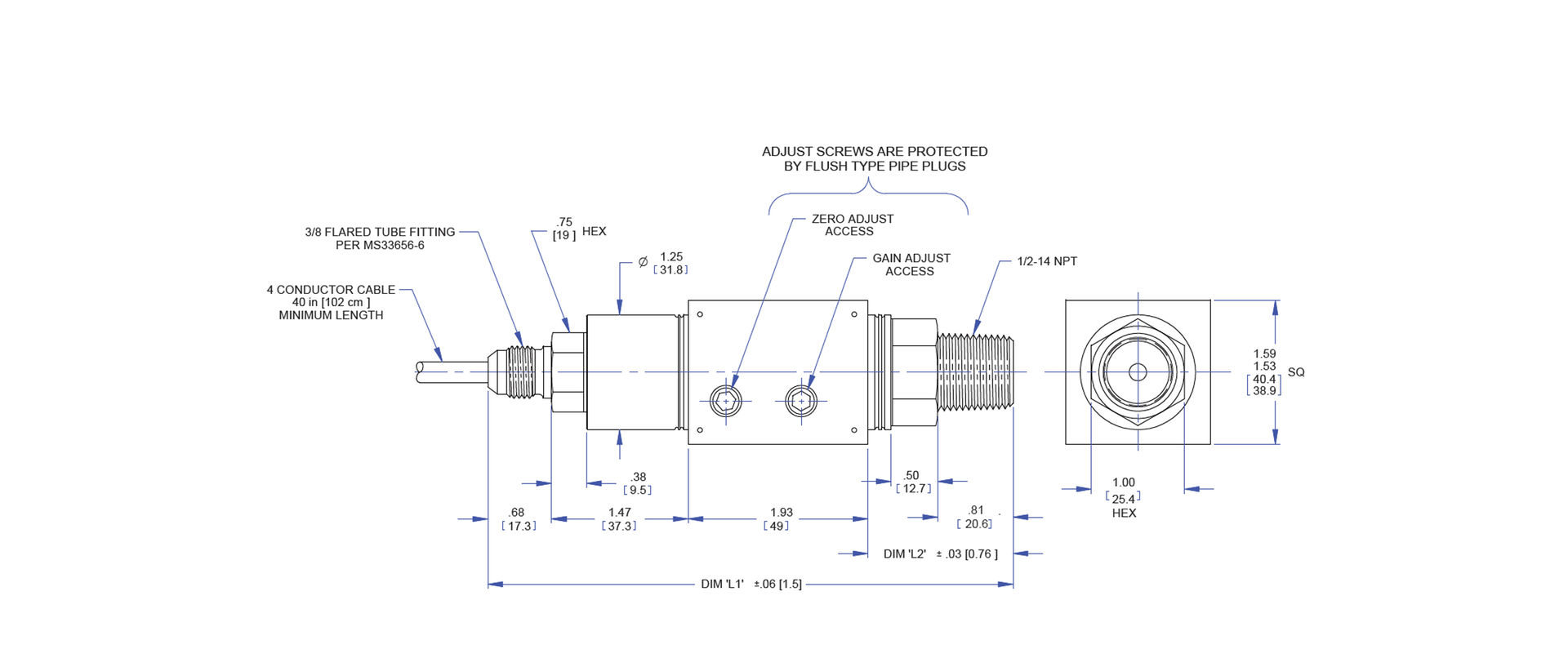

PT199 Series - Rozměry

Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).
