Snímač tlaku PT303 - bezproblémový provoz

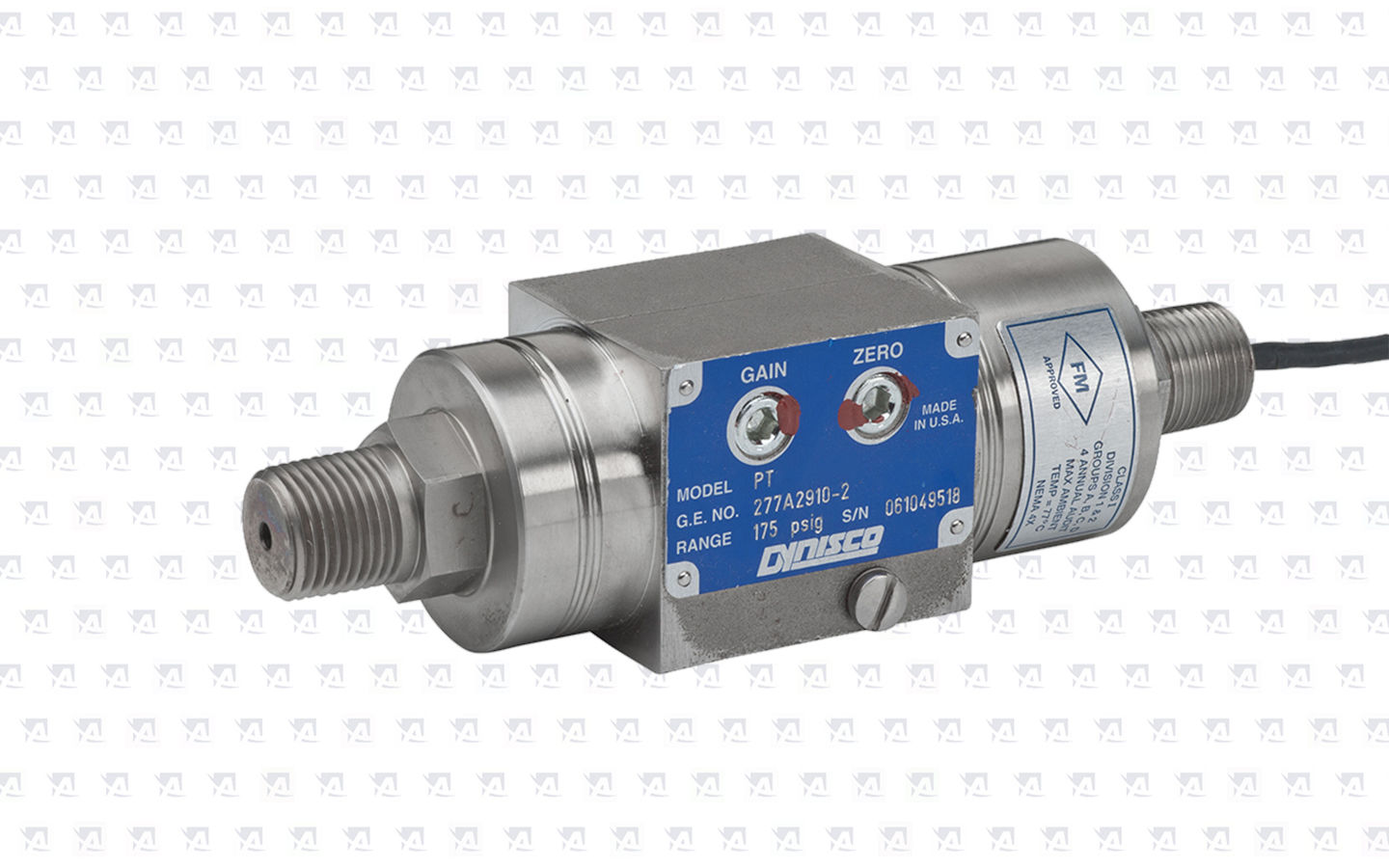

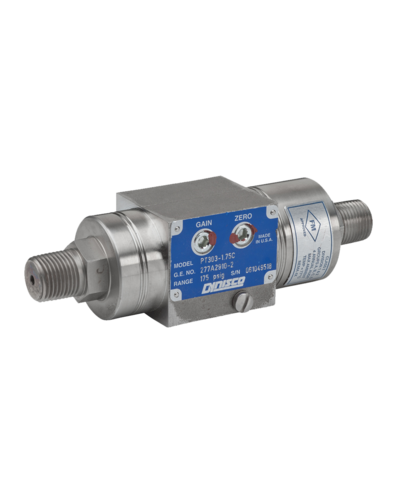

PT303 Tlakový snímač

Převodník tlaku Dynisco PT303 je určen pro všechny tlakové aplikace v prostředí s nebezpečím výbuchu. Díky vysokému výkonu a širokému rozsahu tlaků nabízí bezproblémový provoz a flexibilitu, která vyhoví všem vašim požadavkům.

PT303 Tlakový snímač

PT303 Tlakový snímač

Poptávkový systém

Rádi Vám pomůžeme s nakonfigurováním vlastního produktu podle Vašich požadavků a potřeb. Pokud si nejste jisti ohledně konfigurace, uveďte prosím do poznámek potřebné informace o Vašem současném produktu, včetně případných konkurenčních variant. Na základě těchto informací Vám rádi pomůžeme najít alternativní produkt z řady Dynisco. Pokud je Vaše poptávka urgentní, dejte nám o tom prosím vědět, a my se pokusíme co nejrychleji vyřešit Vaši situaci. S potřebnými informacemi jsme schopni nabídnout model s drobnými odlišnostmi a vy tak můžete mít zboží již druhý den u sebe.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Dynisco:

Vaše osobní údaje budou zpracovány podle Podmínek zpracování osobních údajů.

Převodník tlaku PT303

Bezproblémový provoz


Jejich odolná konstrukce a široké tlakové rozsahy nabízejí bezproblémový provoz a flexibilitu při plnění vašich požadavků.

UPOZORNĚNÍ: Tento výrobek vás může vystavit působení chemických látek včetně rtuti a olova, o nichž je státu Kalifornie známo, že způsobují rakovinu a poškozují reprodukční funkce. Další informace naleznete na adrese www.P65Warnings.ca.gov.

Výkonnostní charakteristiky


Rozsah tlaku (psi): 0-110 až 0-700
Přesnost: ±0,25 % FSO včetně linearity, hystereze a opakovatelnosti
Výstup v plné stupnici: 4vodičový 0-5 Vdc
Nulový zůstatek: ±12 Vdc pro nevýbušné jednotky schválené FM 28 Vdc max.



Elektrické charakteristiky

1/2" NPT(M) Kabelová přípojka, čtyři vodiče #22 AWG, délka 72".

Buzení: ±12 Vdc pro nevýbušné jednotky schválené FM 28 Vdc max.
Barva:
Funkce:
Červená + Signál
Černá - Signál
Bílá + Napájení
Zelená - Napájení

Teplotní charakteristiky



Provozní rozsah: +170°F (76.7°C) maximum
Vliv teploty na nulu: Závisí na rozsahu
Vliv teploty na rozpětí: Závisí na rozsahu

Mechanické vlastnosti



Tlakové přípojky: 1/2" vnější závit NPT
Prověřený tlak: 2 x jmenovitý tlak
Konstrukční materiály: Nerezová ocel
Bydlení: 303, 304 SST
Smáčené části: 15-5 SS
Materiál smáčený vodou: 15-5 SS
Hmotnost: 3.15 lbs
Schválení FM: Třída 1, divize 1, skupiny A, B, C a D

Průvodce objednáváním tlakového převodníku PT303





PT303 Převodník tlaku - Rozměry

Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).
