Tlakové snímače taveniny

MDA 460 | 462 | TDA 463 - Tlakové snímače taveniny v konstrukčním provedení s pevnou tyčí, flexibilní kapilárou nebo kombinovaným provedením s teplotním snímačem.

MDA 460 | 462 | TDA 463

MDA 460 | 462 | TDA 463 jsou senzory s přesností ±0,5 % celkového rozsahu, které jsou ideální pro aplikace vyžadující snadnou instalaci, opakovatelnost a spolehlivost. Tyto snímače poskytují průmyslový standard s výstupním signálem 3,33 mV/V, který je navržen tak, aby fungoval s většinou indikátorů tlaku a regulátorů. Snímače řady MDA 46 jsou vybaveny šestipinovým konektorem Bendix a volitelnými termočlánky nebo odporovými teploměry, které jsou k dispozici pro současné měření tlaku a teploty taveniny (modely TDA). Snímače jsou vybaveny závitem 1/2-20" UNF pro instalaci do standardních montážních otvorů a lze je dodat s řadou dalších konektorů a připojení.

Všechny senzory této řady lze nakonfigurovat podle vašich potřeb. Kontaktujte nás, rádi vám pomůžeme.

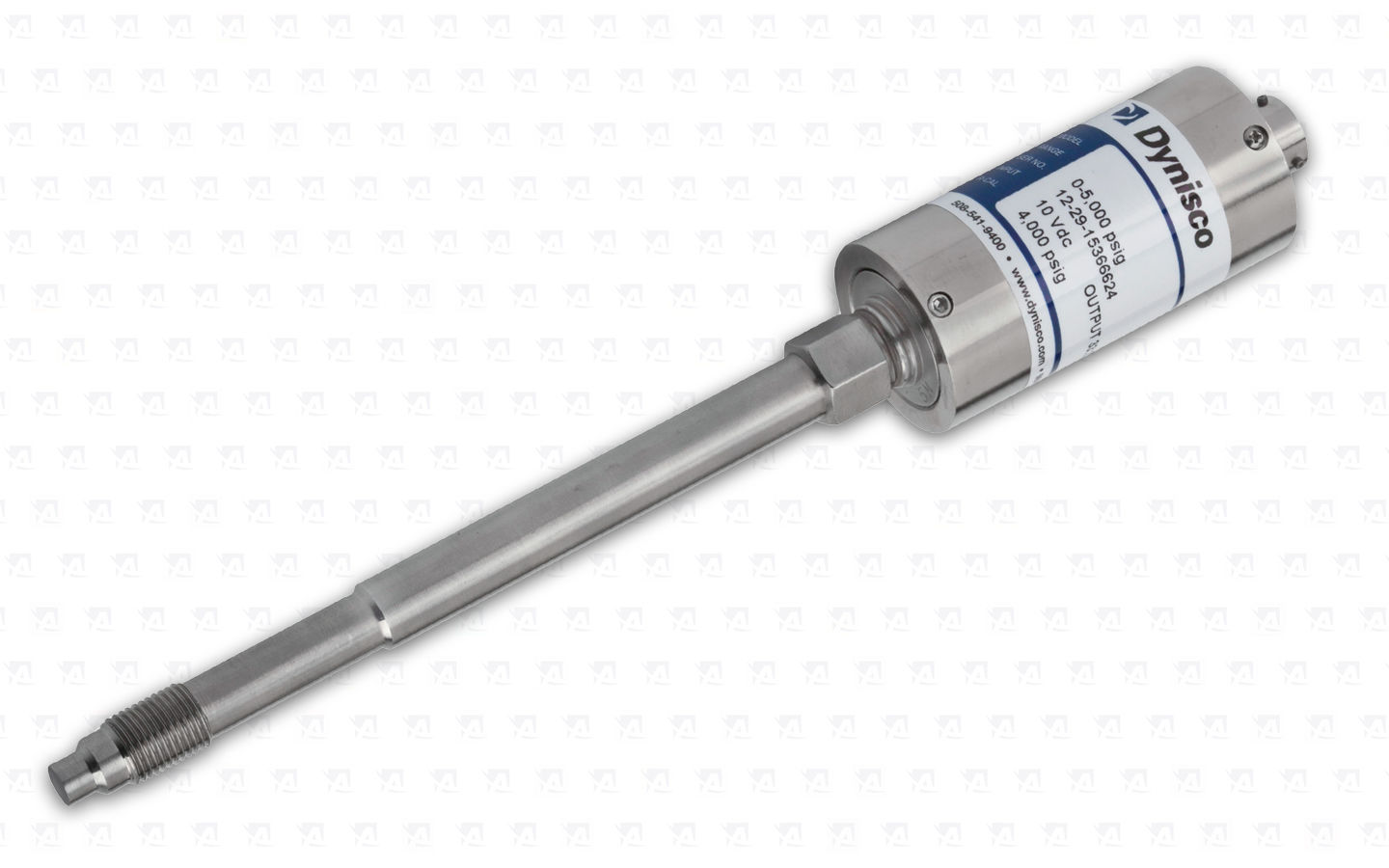

MDA 460 - Tlakový snímač taveniny v konstrukčním provedení s pevnou tyčí

MDA 460 - Tlakový snímač taveniny v konstrukčním provedení s pevnou tyčí

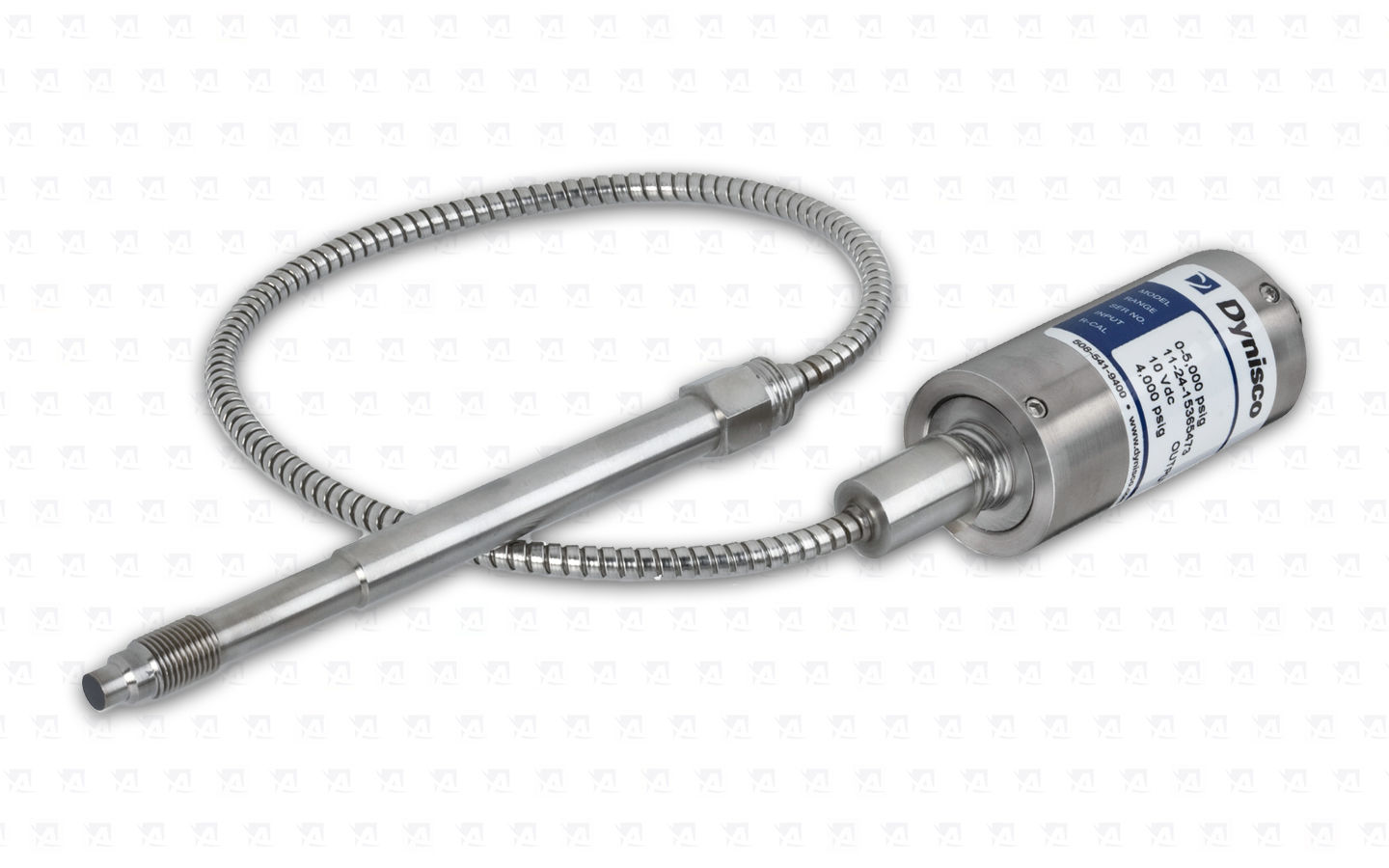

MDA 462 - Tlakový snímač taveniny v konstrukčním provedení s flexibilní kapilárou

MDA 462 - Tlakový snímač taveniny v konstrukčním provedení s flexibilní kapilárou

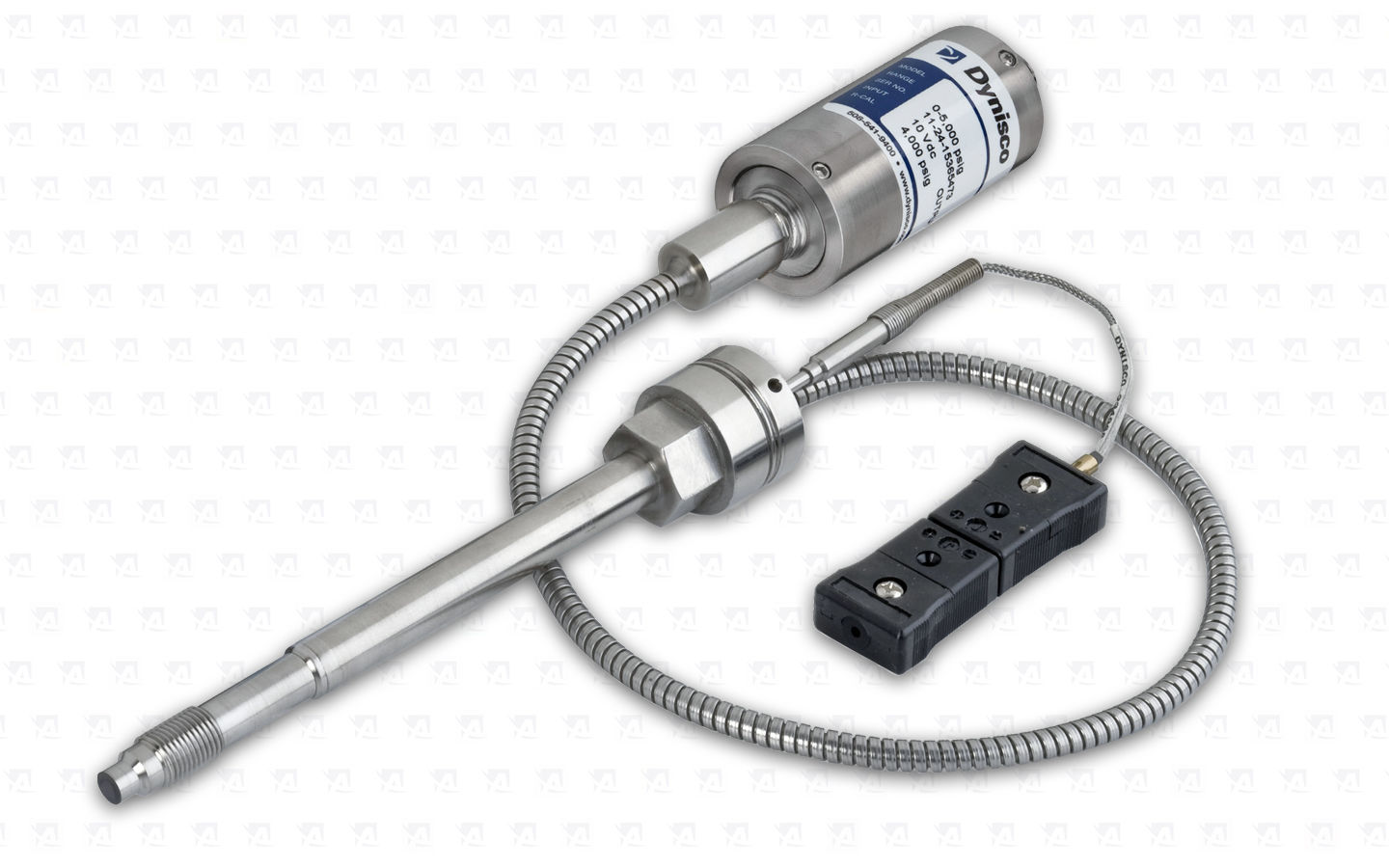

MDA 463 - Tlakový snímač taveniny v kombinovaném konstrukčním provedení s teplotním snímačem

MDA 463 - Tlakový snímač taveniny v kombinovaném konstrukčním provedení s teplotním snímačem

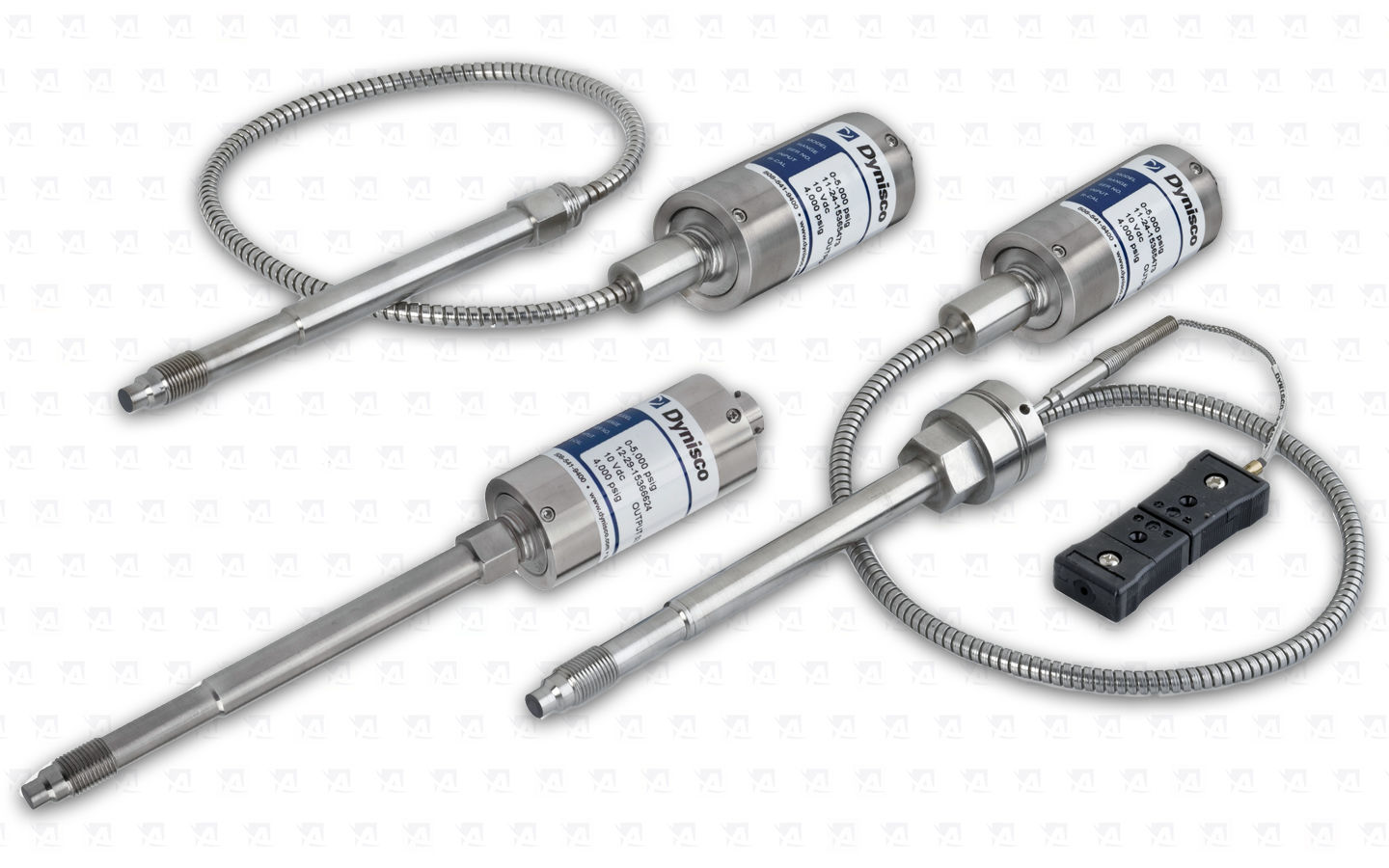

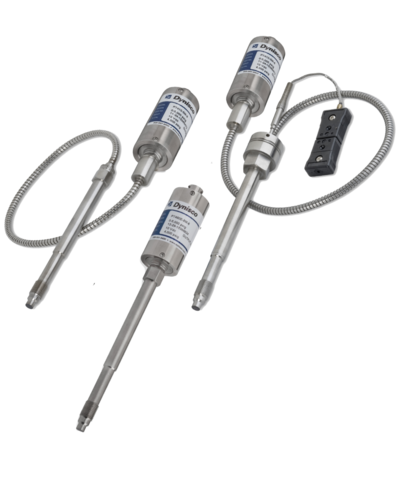

Řada tlakových snímačů taveniny MDA 460

Řada tlakových snímačů taveniny MDA 460

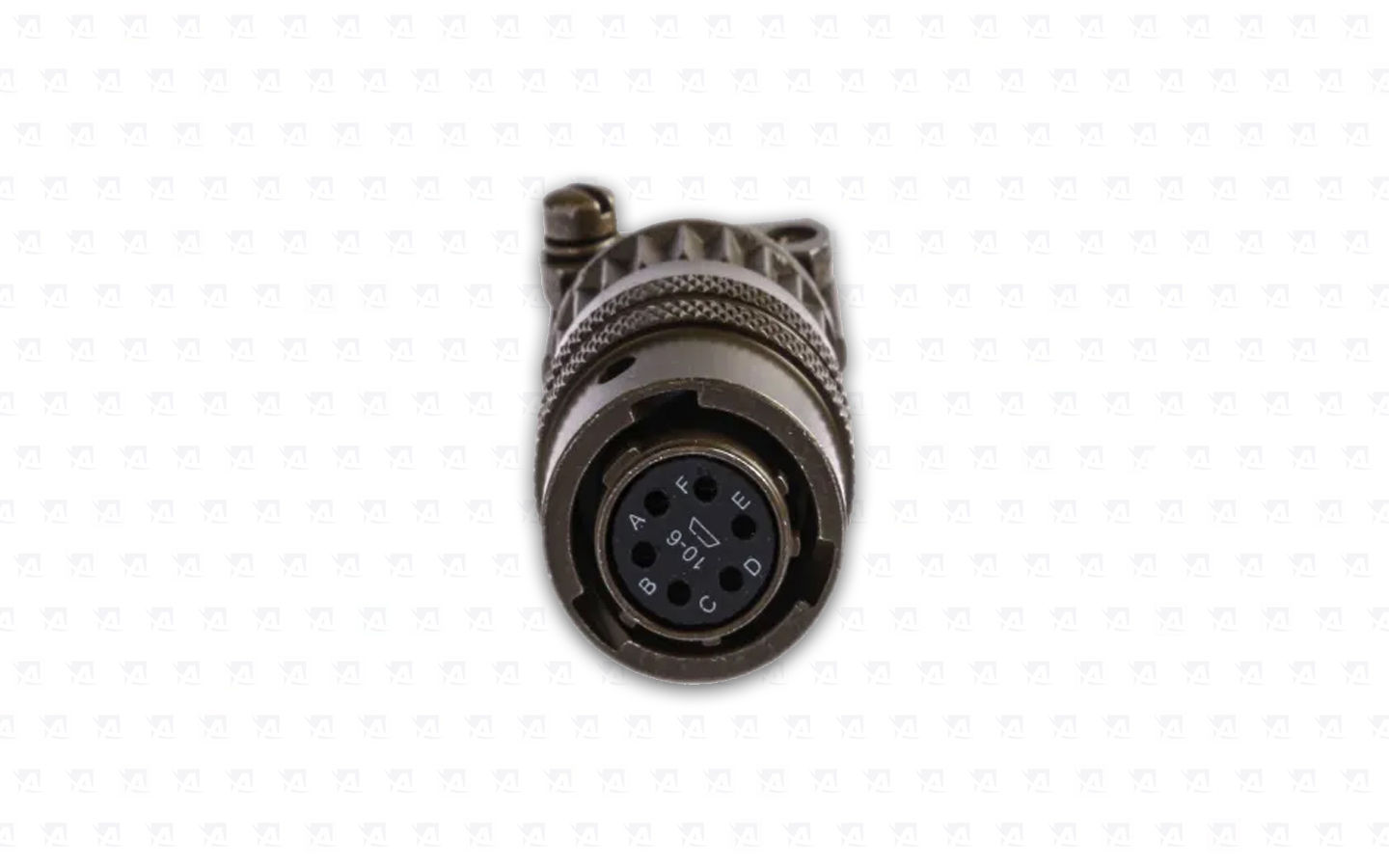

Detail - Bajonetový kabelový konektor Amphenol 6-PIN

Detail - Bajonetový kabelový konektor Amphenol 6-PIN

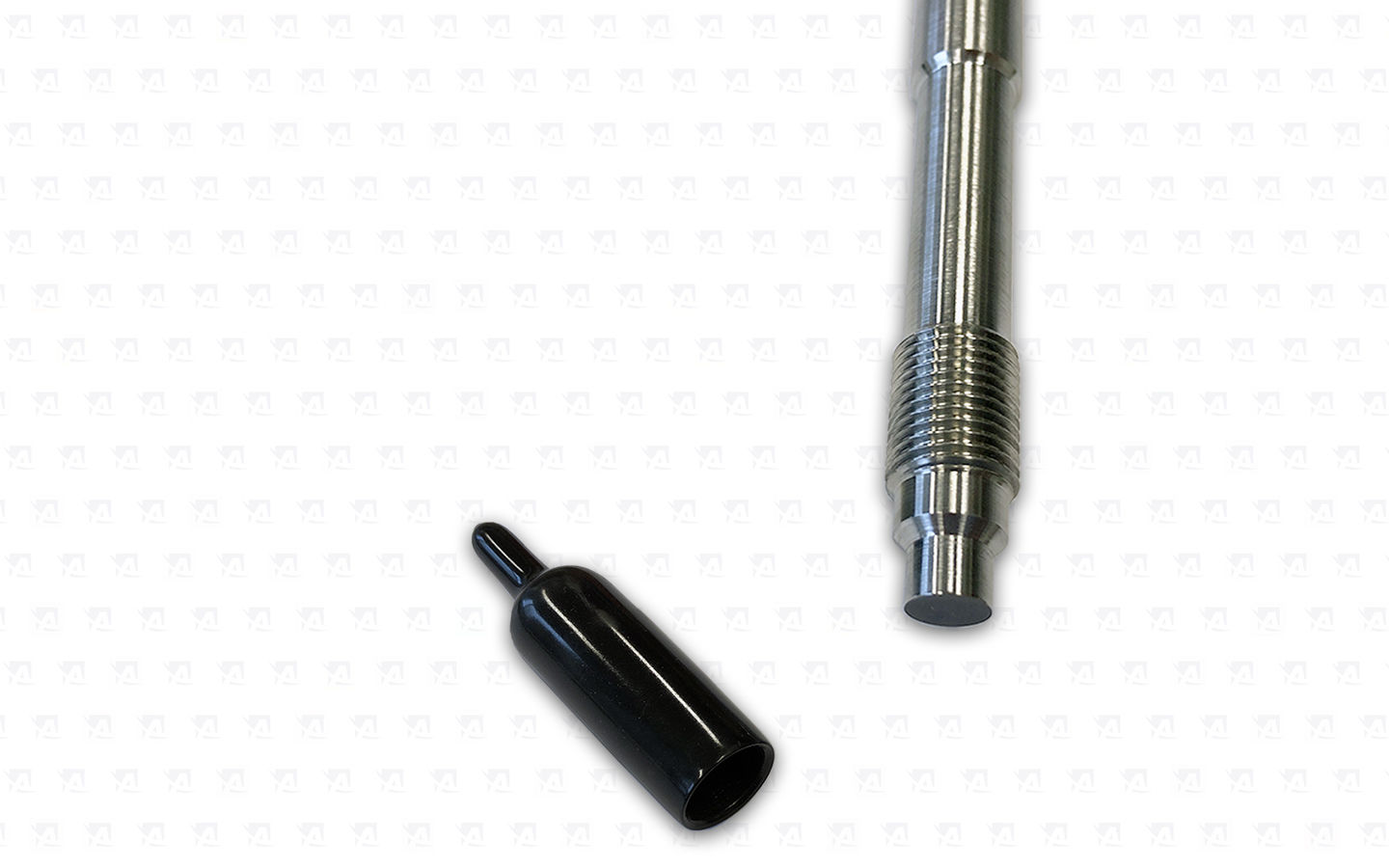

Standardní procesní připojení snímače 1/2-20 UNF s krytkou membrány.

Standardní procesní připojení snímače 1/2-20 UNF s krytkou membrány.

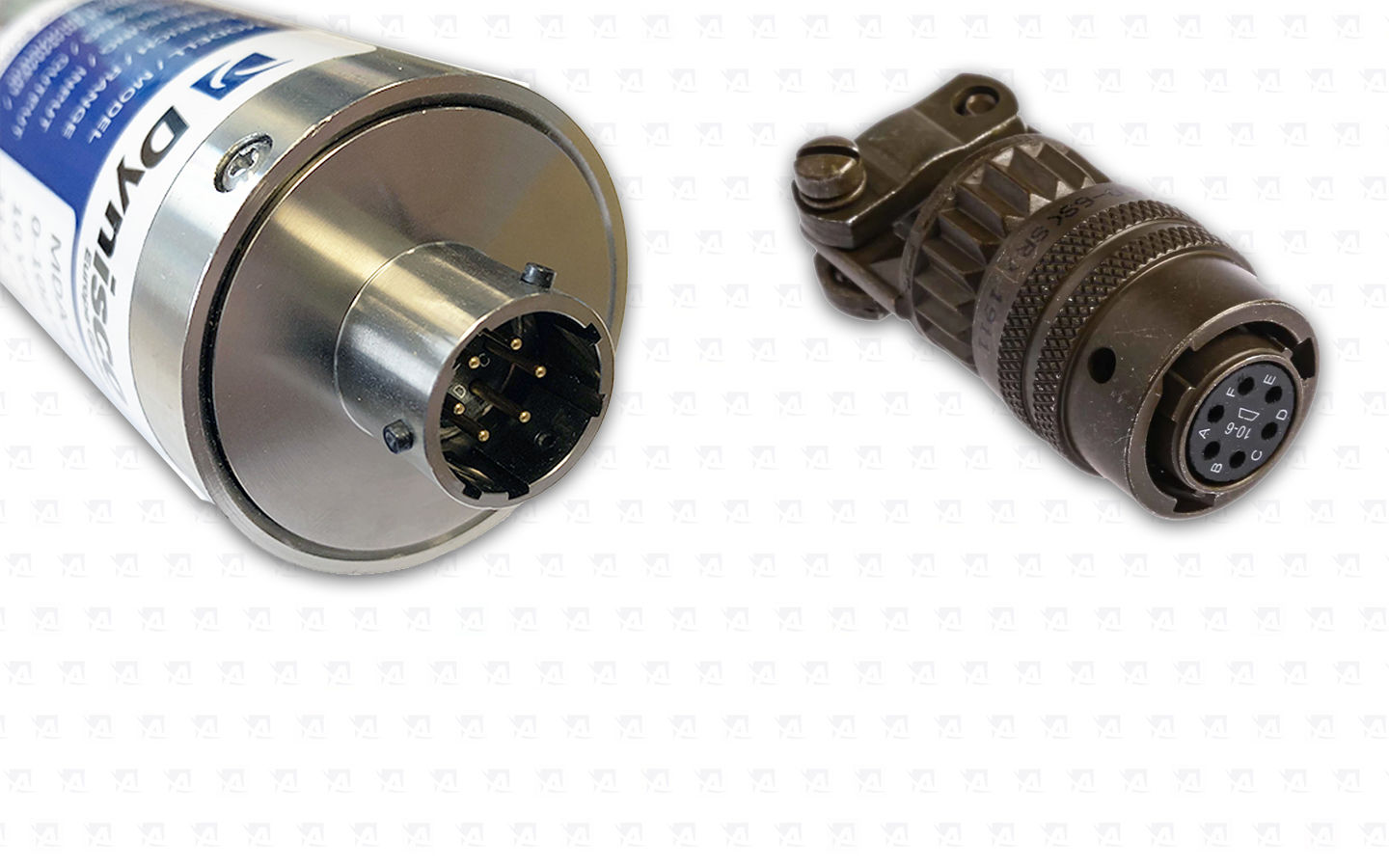

Koncovka snímače a kompatibilní kabelový konektor

Koncovka snímače a kompatibilní kabelový konektor

Poptávkový systém

Rádi Vám pomůžeme s nakonfigurováním vlastního produktu podle Vašich požadavků a potřeb. Pokud si nejste jisti ohledně konfigurace, uveďte prosím do poznámek potřebné informace o Vašem současném produktu, včetně případných konkurenčních variant. Na základě těchto informací Vám rádi pomůžeme najít alternativní produkt z řady Dynisco. Pokud je Vaše poptávka urgentní, dejte nám o tom prosím vědět, a my se pokusíme co nejrychleji vyřešit Vaši situaci. S potřebnými informacemi jsme schopni nabídnout model s drobnými odlišnostmi a vy tak můžete mít zboží již druhý den u sebe.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Dynisco:

Vaše osobní údaje budou zpracovány podle Podmínek zpracování osobních údajů.

Vysoká přesnost, jednoduchá instalace, opakovatelnost a spolehlivost

Naše tlakové snímače nabízejí efektivní, přesné a odolné řešení pro spolehlivé a bezpečné měření tlaku. Tyto snímače se uplatňují v řadě průmyslových oblastí, kde kontrolují a měří tlak taveniny a zajišťují optimální chod výrobních procesů. Díky své odolnosti vůči vysokým teplotám a tlakům, které jsou typické pro tyto aplikace, představují vhodnou volbu pro různorodé použití. Při výběru snímače je důležité zohlednit specifické požadavky vaší aplikace, jako teplotní rozsah, tlakový rozsah a materiály, se kterými bude snímač interagovat. Správný výběr snímače zaručuje spolehlivé a přesné výsledky a dlouhou životnost zařízení bez potíží. Instalace snímače do montážního otvoru výrobní linky je jednoduchá.
Avšak pokud máte pochybnosti ohledně správné instalace, neváhejte kontaktovat naše techniky. Jsme připraveni poskytnout podporu a nabídnout ideální řešení pro vaši aplikaci.

MDA460 Snímače tlaku taveniny- S pevnou tyčí


Snímače tlaku s pevnou tyčí se snadno instalují do montážního otvoru výrobní linky, což zaručuje jednoduchá a robustní konstrukce, jež je vhodná pro aplikace, kde snímač není vystaven sálavému teplu z linky a elektronika není vystavena extrémním teplotám. Nedoporučujeme instalaci těchto snímačů ve svislé pozici nad linkou (pozice 12 hodin), neboť sálavé teplo může negativně ovlivnit životnost elektroniky snímače. V takovém případě doporučujeme použít konstrukci snímače s flexibilní kapilárou, která umožňuje odklonit elektroniku od sálavého tepla a zajistit tak dlouhou životnost snímače. Mezi hlavní výhody tohoto typu snímače patří odolnost vůči nárazům a vibracím, díky čemuž jsou schopny odolávat mechanickým namáháním, což zvyšuje jejich životnost a snižuje potřebu údržby. Dále se vyznačují vysokou přesností, kterou zajišťují kvalitní materiály a pokročilá technologie měření, což je zásadní pro efektivní řízení procesů.

MDA462 Snímače tlaku taveniny - S pevnou tyčí a flexibilní kapilárou


Snímače tlaku s pružnou kapilárou představují profesionální řešení vhodné pro aplikace s omezeným prostorem nebo vystavením sálavému teplu z topných prvků výrobních linek. Díky promyšlenému prodlouženému designu je elektronika snímače umístěna mimo dosah zdroje sálavého tepla, čímž se snižuje riziko poškození.

Flexibilní kapilára je navržena tak, aby byla odolná proti poškození a umožňovala vysokou míru ohybu, což usnadňuje instalaci a manipulaci se snímačem. Je nezbytné řádně upevnit hlavu snímače do přiloženého adaptéru, který je součástí balení. Pro dosažení optimálního výkonu doporučujeme umístit adaptér na část stroje, kde nedochází k nežádoucím vibracím ani otřesům, jež by mohly negativně ovlivnit snímač.

Délku pevné tyče a flexibilní kapiláry lze přizpůsobit dle individuálních potřeb, stejně jako další volitelné komponenty. Tímto způsobem je zajištěna maximální flexibilita při integraci snímače do široké škály průmyslových aplikací.

TDA463 Snímače tlaku taveniny - Kombinované snímače s pevnou tyčí, flexibilní kapilárou a teplotním snímačem


Kombinované snímače tlaku s pružnou kapilárou představují profesionální řešení vhodné pro aplikace s omezeným prostorem nebo vystavením sálavému teplu z topných prvků výrobních linek. Díky promyšlenému prodlouženému designu je elektronika snímače umístěna mimo dosah zdroje sálavého tepla, čímž se snižuje riziko poškození.

Tyto snímače jsou navíc vybaveny teplotním snímačem, přičemž zákazník si může vybrat typ snímače, ať už termočlánek typu J, K nebo RTD (pt100). Po zvolení kompatibilního snímače pro měření teploty získává zákazník informaci i o teplotě taveniny z jednoho procesního připojení, což zvyšuje efektivitu a přesnost měření.

Flexibilní kapilára je navržena tak, aby byla odolná proti poškození a umožňovala vysokou míru ohybu, což usnadňuje instalaci a manipulaci se snímačem. Je nezbytné řádně upevnit hlavu snímače do přiloženého adaptéru, který je součástí balení. Pro dosažení optimálního výkonu doporučujeme umístit adaptér na část stroje, kde nedochází k nežádoucím vibracím ani otřesům, jež by mohly negativně ovlivnit snímač.

Délku pevné tyče a flexibilní kapiláry lze přizpůsobit dle individuálních potřeb, stejně jako další volitelné komponenty. Tímto způsobem je zajištěna maximální flexibilita při integraci snímače do široké škály průmyslových aplikací.



Výkonnostní charakteristiky


Rozsah tlaku: 0-17 bar až 0-2000 bar
Přesnost: MDA460 ±1% f.s.v.
Opakovatelnost: MDA460 ±0.2% f.s.v.
Rozlišení: Nekonečný
Maximální přetížení (bez vlivu na provozní údaje): 2x tlakový rozsah pro rozsah 1000 a 1400 barů max. 1750 bar a max. 2400 bar pro rozsah 2000 bar
Tlak při roztržení: Maximální rozsah tlaku 6x. 3000 bar
Materiál přicházející do styku s médii: 15-5 PH SST (č. mat. 1.4545) s povlakem DyMax®



Teplotní charakteristiky



Membrána

Max. Teplota:  400°C
Posun nuly v důsledku změny teploty: MDA460 <0.4 bar / 10°C
Hlava snímače

Max. Teplota:  120°C
Posun nuly v důsledku změny teploty: MDA460 ±1.0% f.s.v./10°C
Posun citlivosti v důsledku změny teploty: MDA460 ±0.4% f.s.v./10°C



Elektrické charakteristiky




Konfigurace: 4-arm Wheatstone bridge strain gage
Interní kalibrace bočníku: 80% f.s.v  ±1.0% MDA460
Výstupní signál: 3.33 mV/V
Napájecí napětí: 10 V DC, max. 12 V DC
Nastavení nuly:  ±10% f.s.v MDA460
Napěťový odpor: 350Ω
Izolační odpor: 1000MΩ at 50 Vdc



Průvodce objednáváním snímačů tlaku MDA420 a MDA460

MDA 460 - Rozměry

Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).

MDA 462 - Rozměry

Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).

TDA 463 - Rozměry

Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).
