PT410 / PT412 - Tlakové snímače taveniny pro potravinářský a farmaceutický průmysl s bezrtuťovou náplní

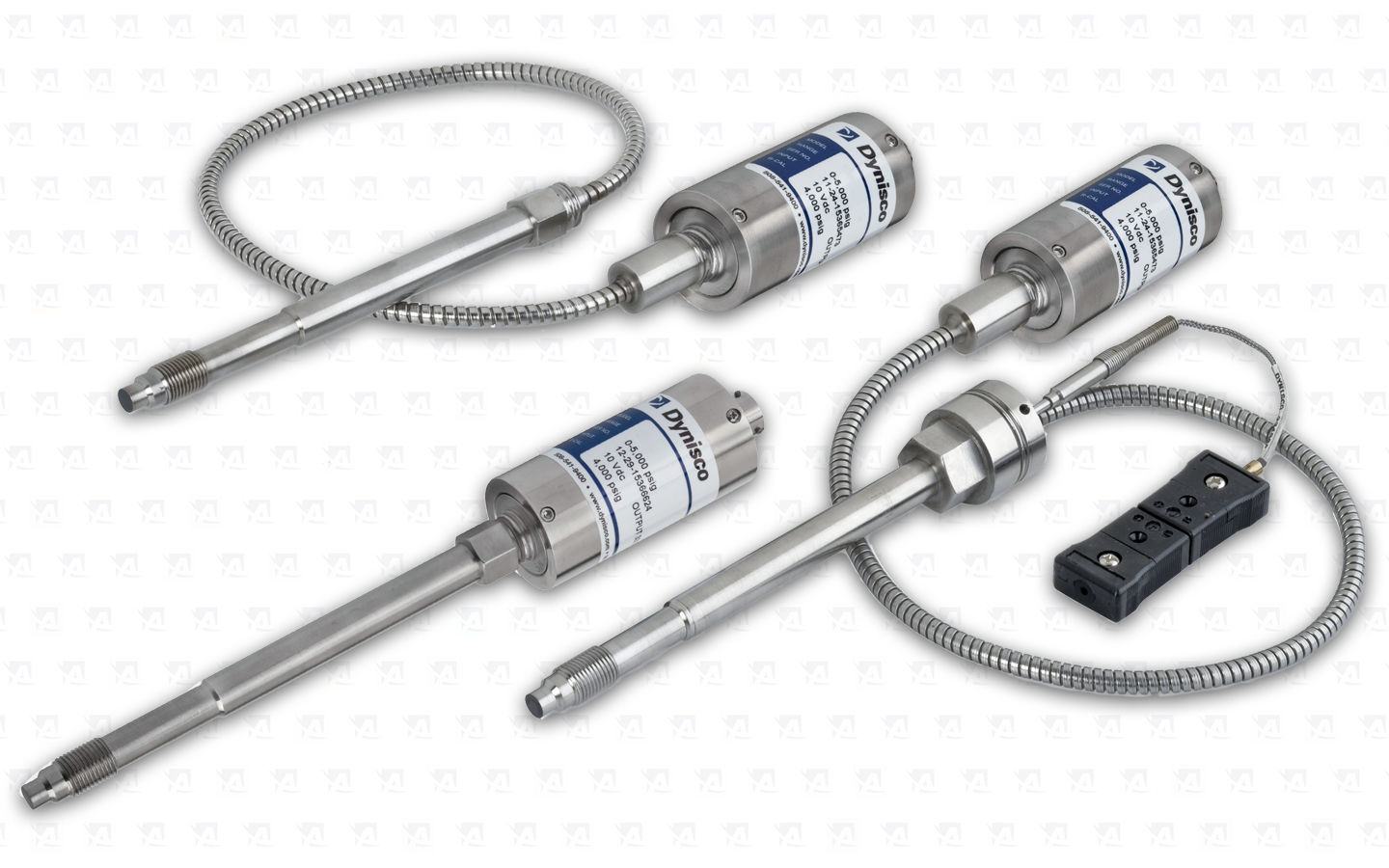

PT 410 | PT412 | TPT412 (NaK)

Senzor řady PT410 je senzor s přesností ±0,25 %, který je ideální pro potravinářské nebo lékařské aplikace vyžadující vysokou přesnost, snadnou instalaci, opakovatelnost a spolehlivost. Plnicí materiál NaK splňuje požadavky stanovené úřady FDA a USDA pro výrobu ve styku s potravinami a zdravotnickými výrobky.

Senzory řady PT410 poskytují standardní signál 3,33 mV/V, který je navržen tak, aby fungoval s většinou indikátorů tlaku. Snímač PT410 je vybaven osmi pinovým konektorem Bendix.K dispozici jsou konfigurace s termočlánky nebo odporovými teploměry, které zajišťují teplotu a tlak v jednom bodě. PT410 je vybaven závitem UNF 1/2-20 pro montáž do standardních montážních otvorů.

Všechny senzory této řady lze nakonfigurovat podle vašich potřeb. Kontaktujte nás, rádi vám pomůžeme.

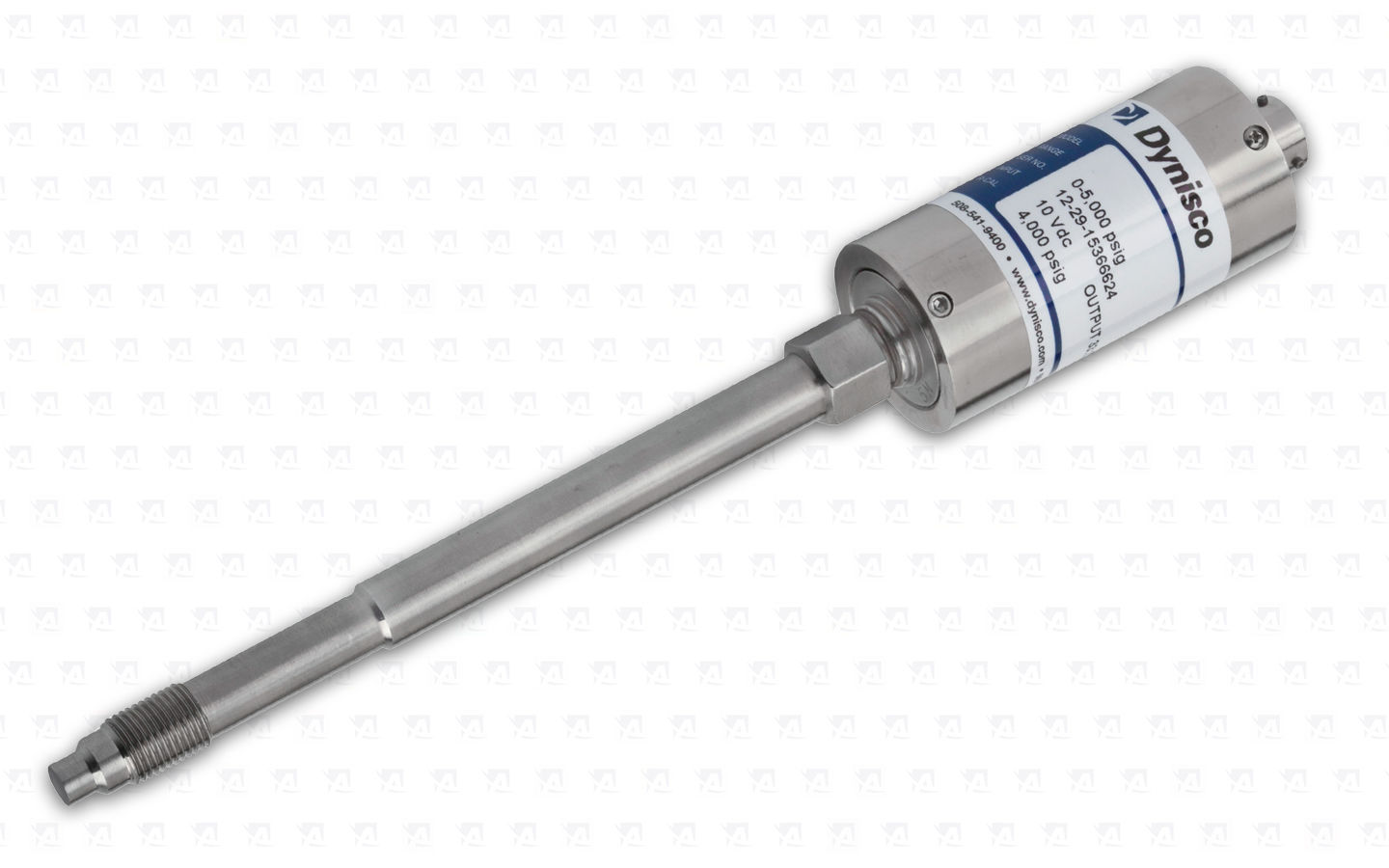

PT 410 - Tlakový snímač taveniny v konstrukčním provedení s pevnou tyčí

PT 410 - Tlakový snímač taveniny v konstrukčním provedení s pevnou tyčí

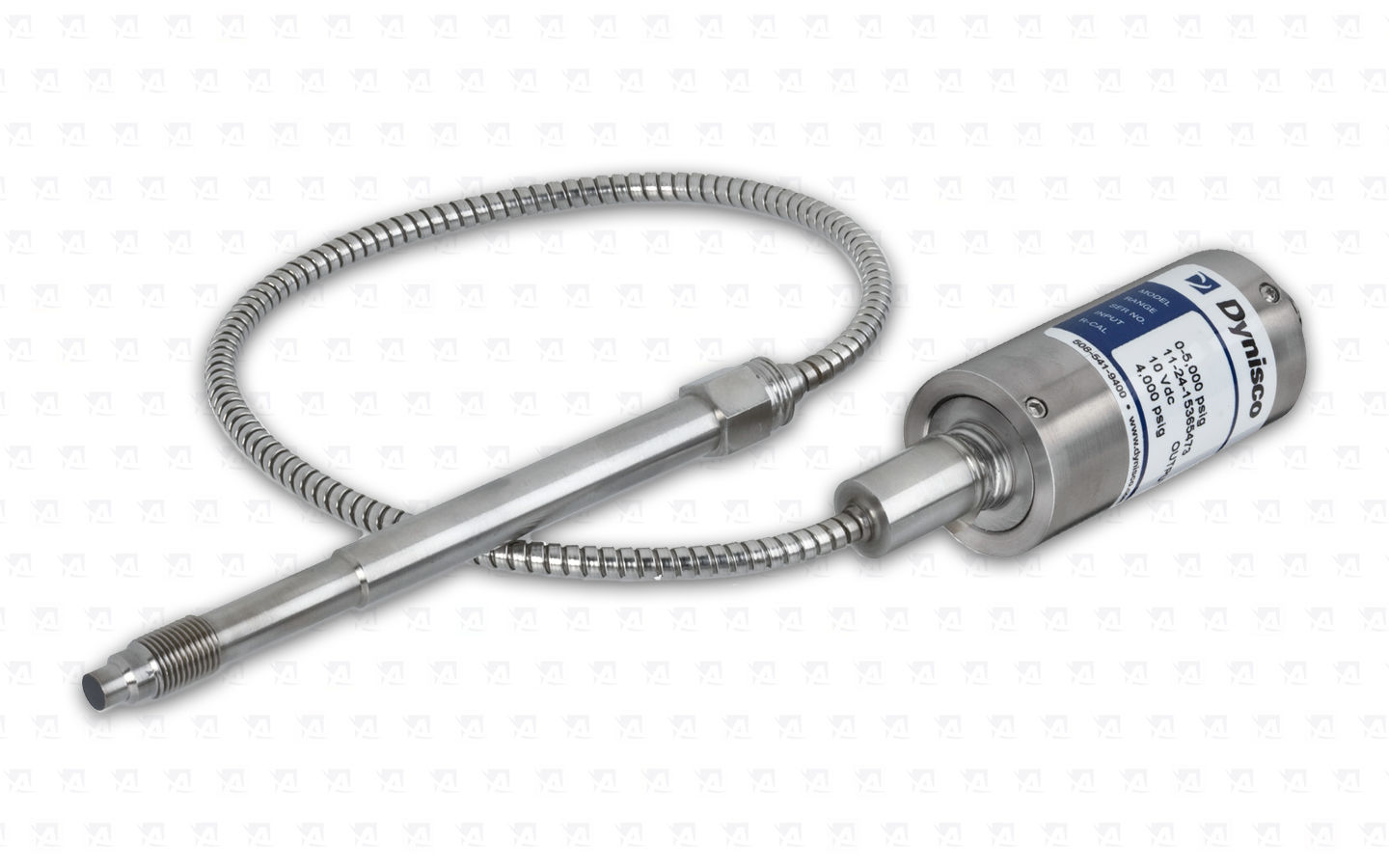

PT 412  - Tlakový snímač taveniny v konstrukčním provedení s flexibilní kapilárou

PT 412 - Tlakový snímač taveniny v konstrukčním provedení s flexibilní kapilárou

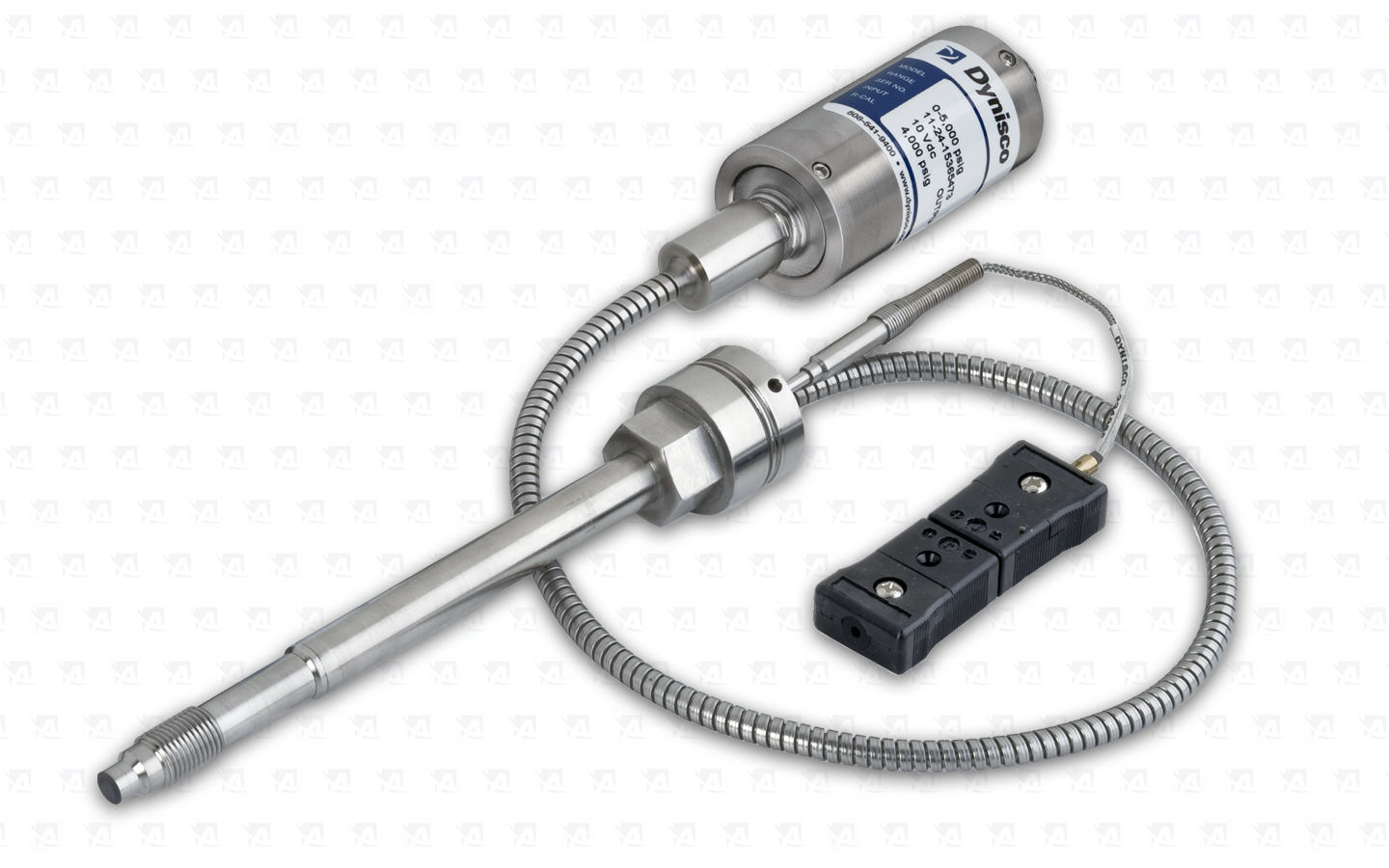

TPT 412  - Tlakový snímač taveniny v kombinovaném konstrukčním provedení s teplotním snímačem

TPT 412 - Tlakový snímač taveniny v kombinovaném konstrukčním provedení s teplotním snímačem

Sada snímačů taveniny PT 410

Sada snímačů taveniny PT 410

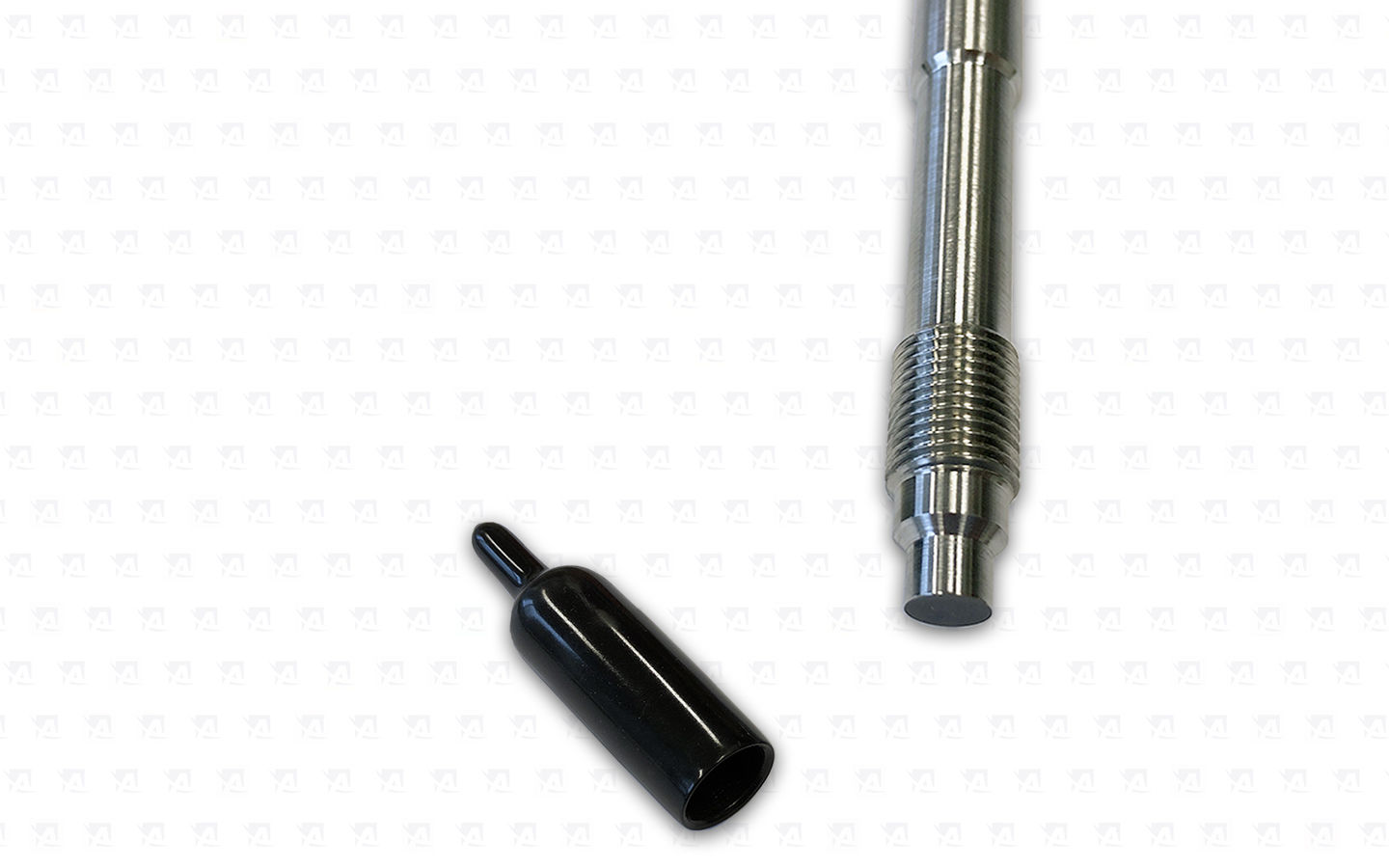

Standardní procesní připojení snímače 1/2-20 UNF s krytkou membrány.

Standardní procesní připojení snímače 1/2-20 UNF s krytkou membrány.

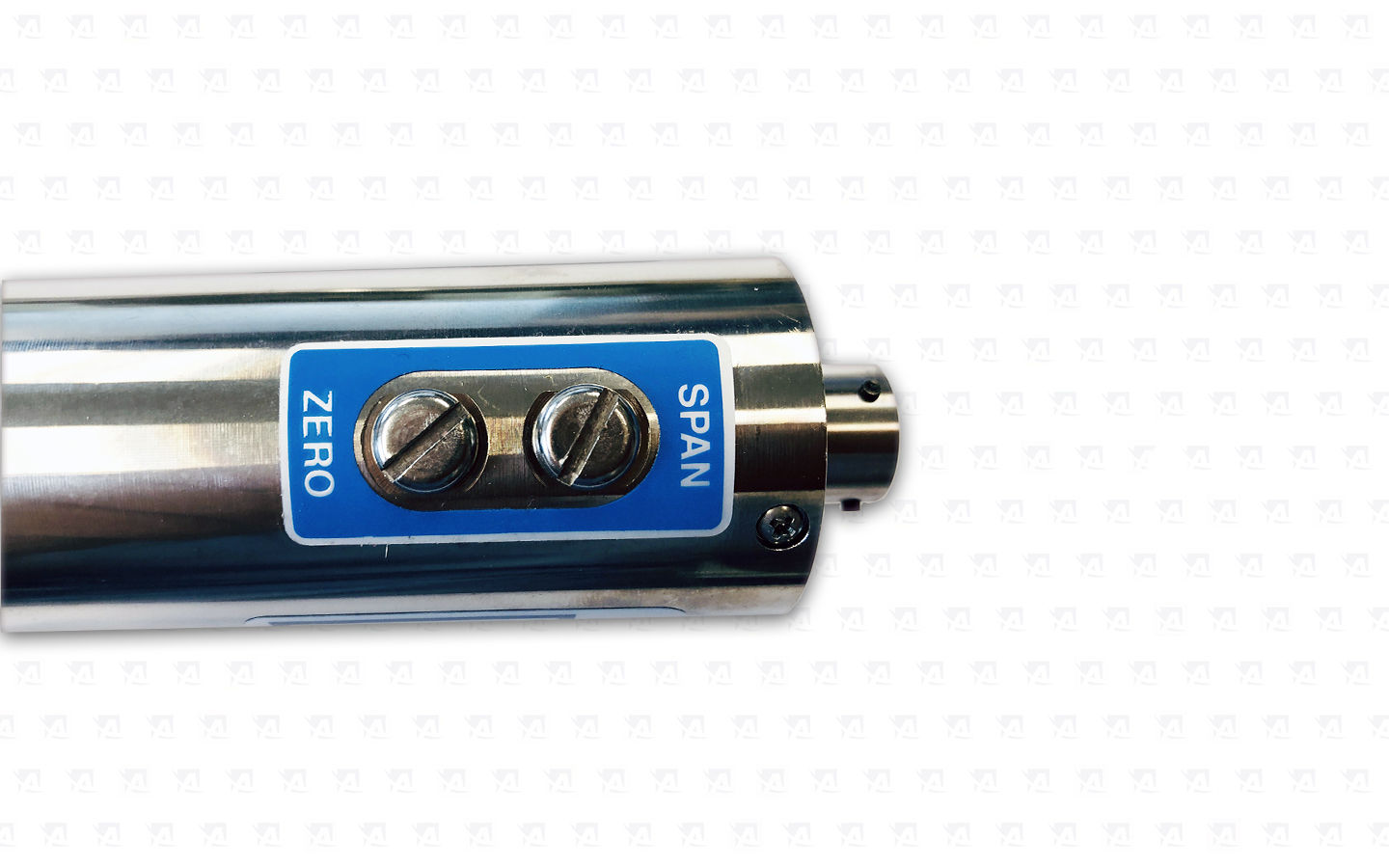

Nastavovací šrouby - sloužící k nastavení nuly a horního rozsahu snímače

Nastavovací šrouby - sloužící k nastavení nuly a horního rozsahu snímače

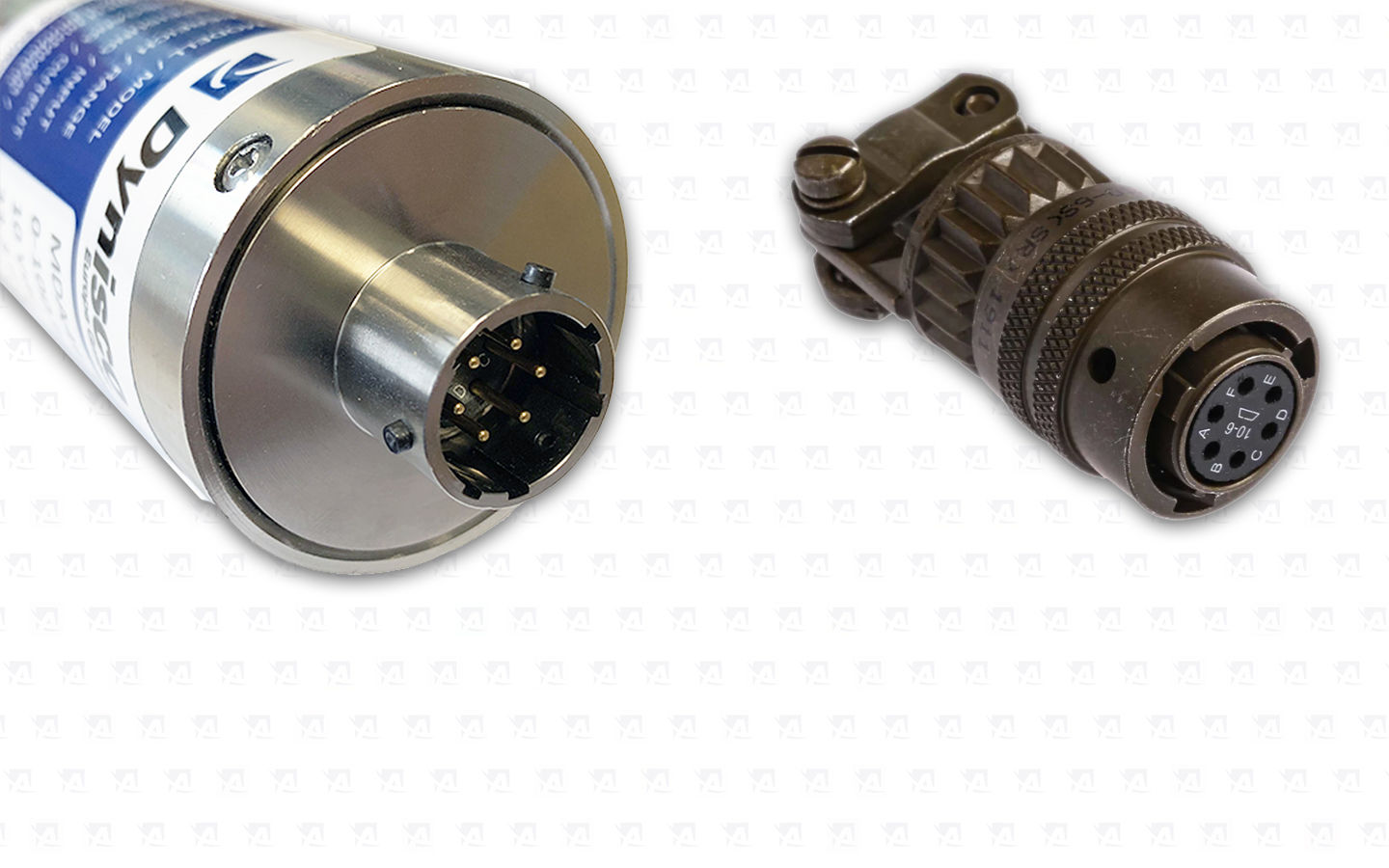

Koncovka snímače a kompatibilní kabelový konektor

Koncovka snímače a kompatibilní kabelový konektor

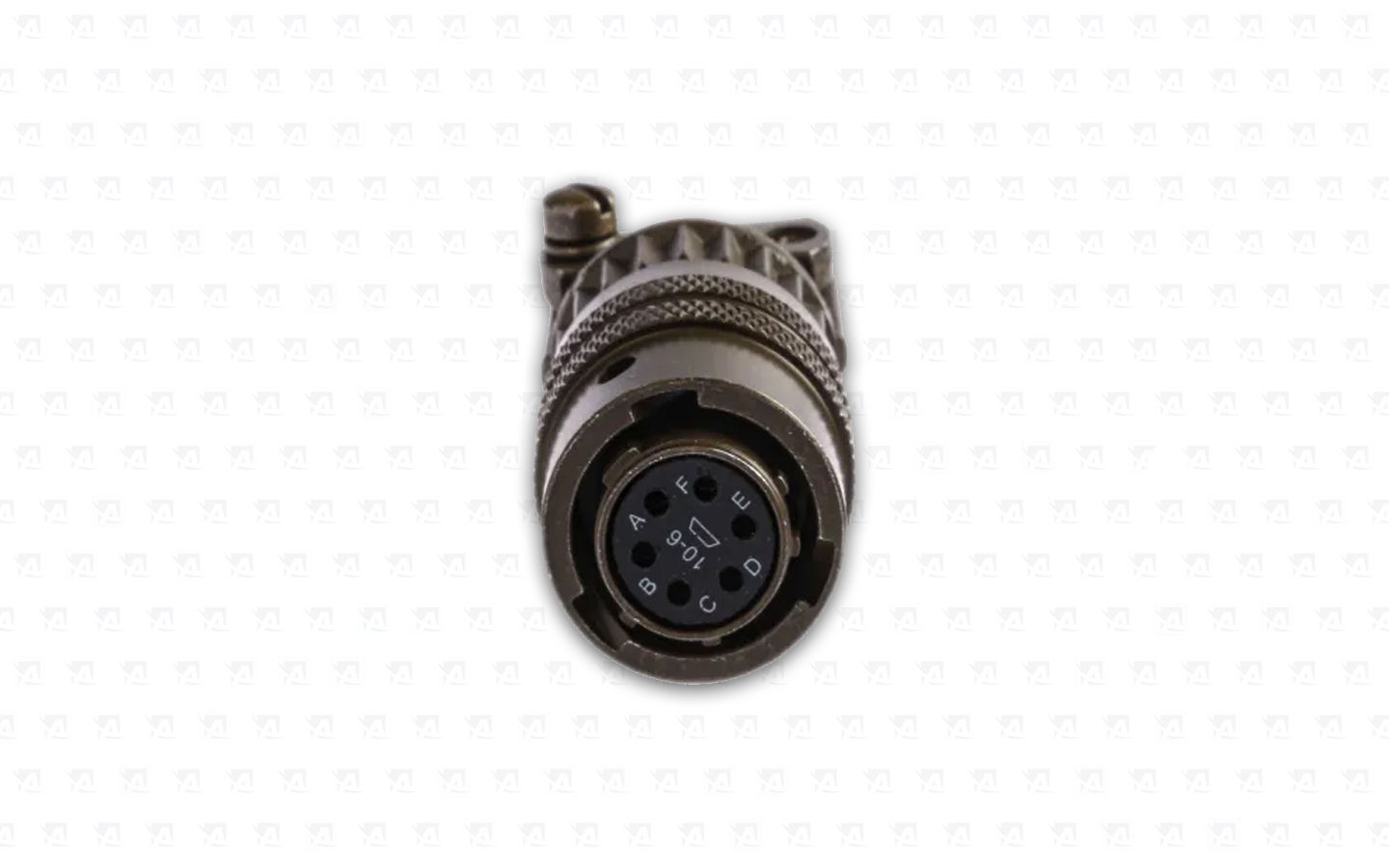

Detail - Bajonetový kabelový konektor Amphenol 6-PIN

Detail - Bajonetový kabelový konektor Amphenol 6-PIN

Poptávkový systém

Rádi Vám pomůžeme s nakonfigurováním vlastního produktu podle Vašich požadavků a potřeb. Pokud si nejste jisti ohledně konfigurace, uveďte prosím do poznámek potřebné informace o Vašem současném produktu, včetně případných konkurenčních variant. Na základě těchto informací Vám rádi pomůžeme najít alternativní produkt z řady Dynisco. Pokud je Vaše poptávka urgentní, dejte nám o tom prosím vědět, a my se pokusíme co nejrychleji vyřešit Vaši situaci. S potřebnými informacemi jsme schopni nabídnout model s drobnými odlišnostmi a vy tak můžete mít zboží již druhý den u sebe.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Dynisco:

Vaše osobní údaje budou zpracovány podle Podmínek zpracování osobních údajů.

Ideální pro potravinářské nebo lékařské aplikace

Naše tlakové snímače nabízejí efektivní, přesné a odolné řešení pro spolehlivé a bezpečné měření tlaku. Tyto snímače se uplatňují v řadě průmyslových oblastí, kde kontrolují a měří tlak taveniny a zajišťují optimální chod výrobních procesů. Díky své odolnosti vůči vysokým teplotám a tlakům, které jsou typické pro tyto aplikace, představují vhodnou volbu pro různorodé použití. Při výběru snímače je důležité zohlednit specifické požadavky vaší aplikace, jako teplotní rozsah, tlakový rozsah a materiály, se kterými bude snímač interagovat. Správný výběr snímače zaručuje spolehlivé a přesné výsledky a dlouhou životnost zařízení bez potíží. Instalace snímače do montážního otvoru výrobní linky je jednoduchá.

Avšak pokud máte pochybnosti ohledně správné instalace, neváhejte kontaktovat naše techniky. Jsme připraveni poskytnout podporu a nabídnout ideální řešení pro vaši aplikaci.

PT410 Snímače tlaku taveniny- S pevnou tyčí


Snímače tlaku s pevnou tyčí se snadno instalují do montážního otvoru výrobní linky, což zaručuje jednoduchá a robustní konstrukce, jež je vhodná pro aplikace, kde snímač není vystaven sálavému teplu z linky a elektronika není vystavena extrémním teplotám. Nedoporučujeme instalaci těchto snímačů ve svislé pozici nad linkou (pozice 12 hodin), neboť sálavé teplo může negativně ovlivnit životnost elektroniky snímače. V takovém případě doporučujeme použít konstrukci snímače s flexibilní kapilárou, která umožňuje odklonit elektroniku od sálavého tepla a zajistit tak dlouhou životnost snímače. Mezi hlavní výhody tohoto typu snímače patří odolnost vůči nárazům a vibracím, díky čemuž jsou schopny odolávat mechanickým namáháním, což zvyšuje jejich životnost a snižuje potřebu údržby. Dále se vyznačují vysokou přesností, kterou zajišťují kvalitní materiály a pokročilá technologie měření, což je zásadní pro efektivní řízení procesů.

PT412 Snímače tlaku taveniny - S pevnou tyčí a flexibilní kapilárou


Snímače tlaku s pružnou kapilárou představují profesionální řešení vhodné pro aplikace s omezeným prostorem nebo vystavením sálavému teplu z topných prvků výrobních linek. Díky promyšlenému prodlouženému designu je elektronika snímače umístěna mimo dosah zdroje sálavého tepla, čímž se snižuje riziko poškození.

Flexibilní kapilára je navržena tak, aby byla odolná proti poškození a umožňovala vysokou míru ohybu, což usnadňuje instalaci a manipulaci se snímačem. Je nezbytné řádně upevnit hlavu snímače do přiloženého adaptéru, který je součástí balení. Pro dosažení optimálního výkonu doporučujeme umístit adaptér na část stroje, kde nedochází k nežádoucím vibracím ani otřesům, jež by mohly negativně ovlivnit snímač.

Délku pevné tyče a flexibilní kapiláry lze přizpůsobit dle individuálních potřeb, stejně jako další volitelné komponenty. Tímto způsobem je zajištěna maximální flexibilita při integraci snímače do široké škály průmyslových aplikací.



TPT412 Snímače tlaku taveniny - Kombinované snímače s pevnou tyčí, flexibilní kapilárou a teplotním snímačem


Kombinované snímače tlaku s pružnou kapilárou představují profesionální řešení vhodné pro aplikace s omezeným prostorem nebo vystavením sálavému teplu z topných prvků výrobních linek. Díky promyšlenému prodlouženému designu je elektronika snímače umístěna mimo dosah zdroje sálavého tepla, čímž se snižuje riziko poškození.

Tyto snímače jsou navíc vybaveny teplotním snímačem, přičemž zákazník si může vybrat typ snímače, ať už termočlánek typu J, K nebo RTD (pt100). Po zvolení kompatibilního snímače pro měření teploty získává zákazník informaci i o teplotě taveniny z jednoho procesního připojení, což zvyšuje efektivitu a přesnost měření.

Flexibilní kapilára je navržena tak, aby byla odolná proti poškození a umožňovala vysokou míru ohybu, což usnadňuje instalaci a manipulaci se snímačem. Je nezbytné řádně upevnit hlavu snímače do přiloženého adaptéru, který je součástí balení. Pro dosažení optimálního výkonu doporučujeme umístit adaptér na část stroje, kde nedochází k nežádoucím vibracím ani otřesům, jež by mohly negativně ovlivnit snímač.

Délku pevné tyče a flexibilní kapiláry lze přizpůsobit dle individuálních potřeb, stejně jako další volitelné komponenty. Tímto způsobem je zajištěna maximální flexibilita při integraci snímače do široké škály průmyslových aplikací.



Výkonnostní charakteristiky


Výstupy: 3.33 mV/V ± 2.0%
Vstupní napětí: Doporučené napětí 10 Vdc, maximálně 12 Vdc
Kombinovaná chyba: ± 0,25 % FSO, (včetně linearity, opakovatelnosti a hystereze) ± 0,5 % FSO pro rozsahy 500, 750, 1 000 psi
Opakovatelnost: ± 0,1 % FSO, ± 0,2 % FSO pro rozsahy 500, 750, 1 000 psi
Konfigurace: Čtyřramenný fóliový tenzometr s Wheatstoneovým můstkem
Odolnost můstku: Vstupní údaje: Výstup: minimálně 345 ohmů 350 Ohmů ± 10%
Přetlak: 2X FSO nebo 35 000 psi (podle toho, která hodnota je nižší)
Rozsah nastavení nulového vyvážení: ±5% FSO
Izolační odpor: 1000 megohms @ 50 Vdc
Interní kalibrace (R-Cal): 80% FSO ± 0.5%



Teplotní a mechanické vlastnosti



Maximální teplota membrány: 1000ºF (538ºC)
Posun nuly (v důsledku změny teploty): 30 psi/100ºF Typické (54 psi/100ºC)
Provozní teplota elektroniky: 250ºF (121ºC)
Posun nuly (v důsledku změny teploty): ± 0,01 % FS/oF max (± 0,02 % FS/oC max)
Posun citlivosti (v důsledku změny teploty): ± 0,005 % FS/ºF max (± 0,01 % FS/ºC max) ± 0,01 % FS/ºF max (± 0,02 % FS/ºC max) pro rozsahy 500, 750, 1 000 psi
Montážní moment: 500 inch/lbs. max
Standardní smáčené části: SST s povlakem Dymax® 15-5 PH

Průvodce objednáváním pro PT410/412





PT410 - Rozměry

Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).

PT412 - Rozměry

Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).

TPT412 - Rozměry

Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).
