Tlakové snímače taveniny

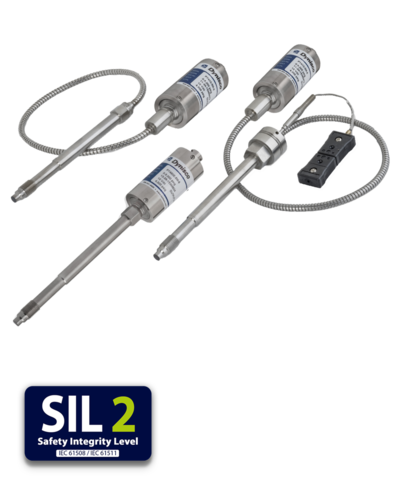

Tlakový snímač taveniny - řada PT460 | PT462 | TPT463

PT460 | 462 | TPT 463

Snímač Dynisco řady PT460E je ideální pro aplikace s tlakem taveniny, které vyžadují snadnou instalaci, opakovatelnost a spolehlivost. Snímače PT460E poskytují průmyslový standardní signál 3,33 mV/V, který je navržen tak, aby fungoval s většinou indikátorů tlaku.

Snímač PT460E je vybaven šestipinovým konektorem Bendix. K dispozici jsou volitelné konfigurace s termočlánky nebo odporovými teploměry, které poskytují teplotu tání a tlak na jednom místě. PT460E má závit UNF1/2-20 pro montáž do standardních montážních otvorů převodníku a v případě potřeby může být dodán s řadou dalších elektrických připojení.

Všechny senzory této řady lze nakonfigurovat podle vašich potřeb. Kontaktujte nás, rádi vám pomůžeme.

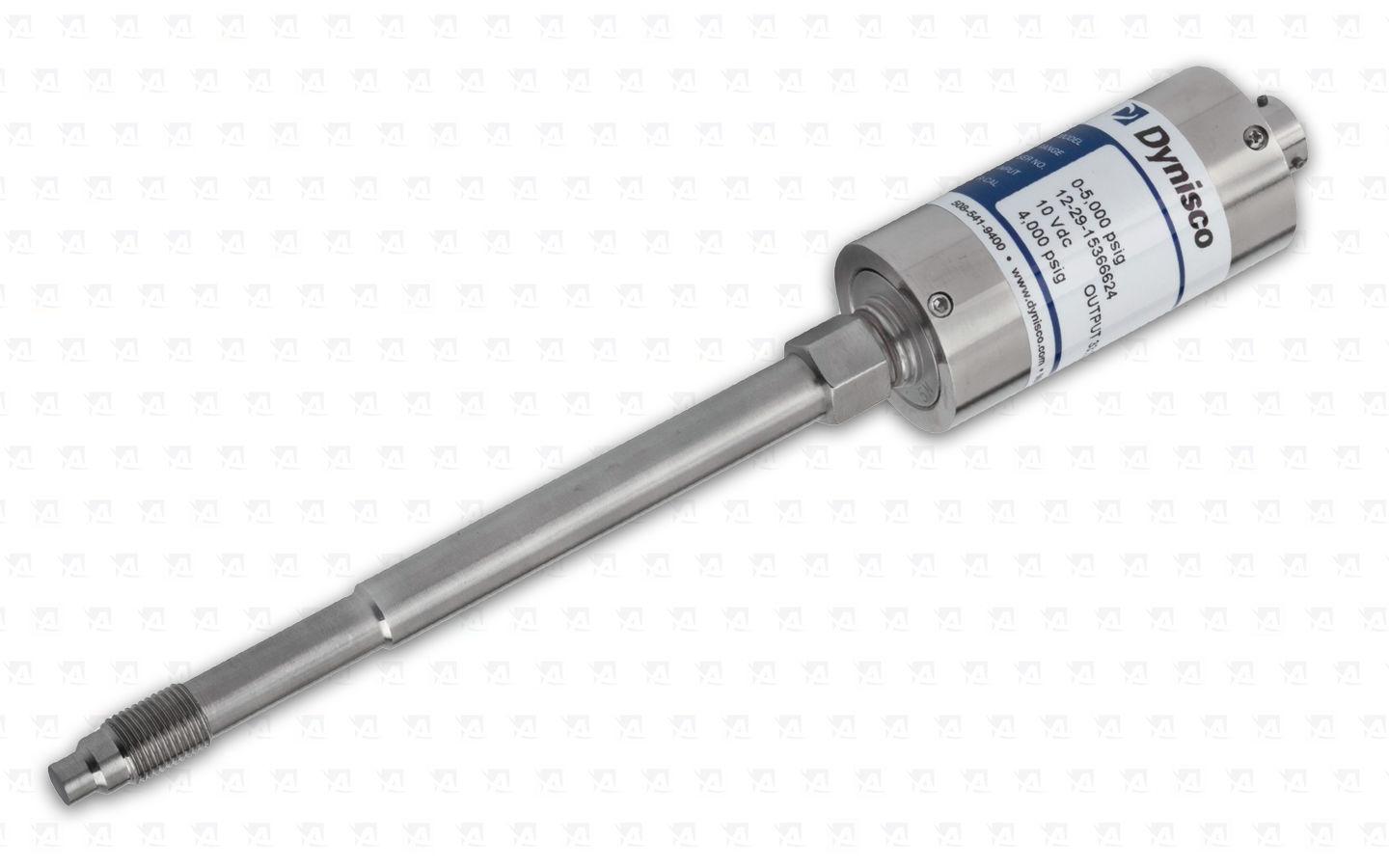

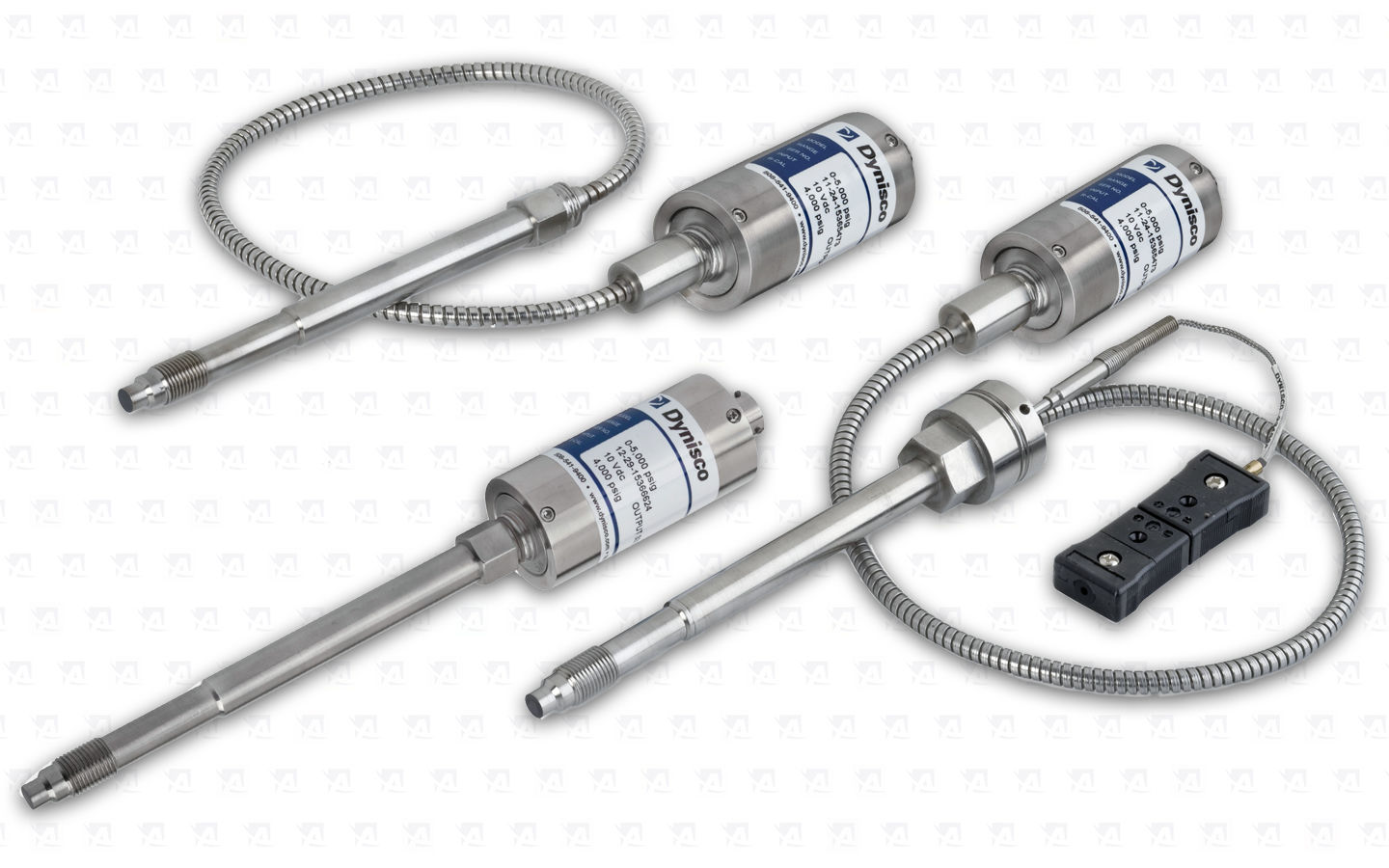

PT 460 - Tlakový snímač taveniny v konstrukčním provedení s pevnou tyčí

PT 460 - Tlakový snímač taveniny v konstrukčním provedení s pevnou tyčí

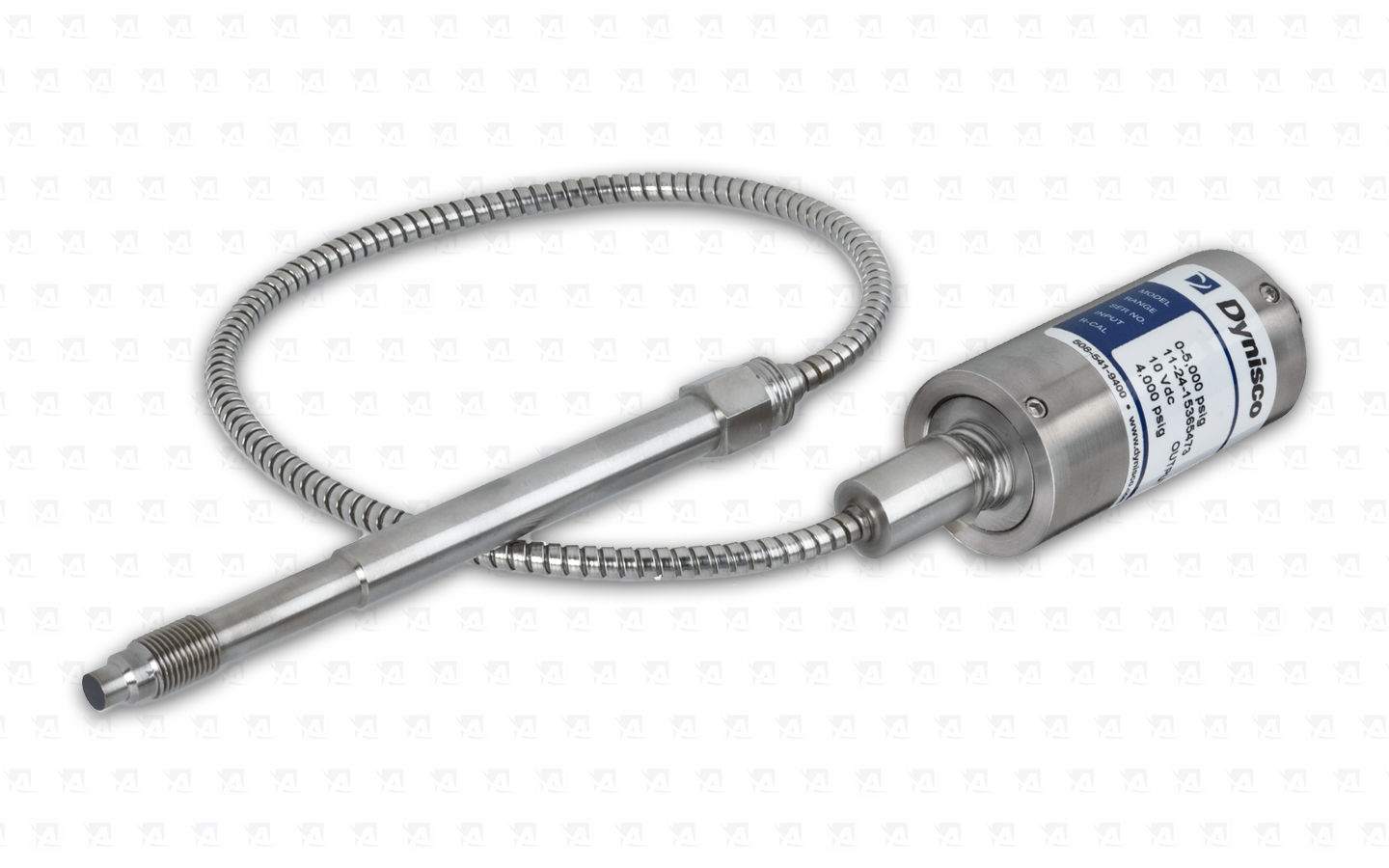

PT 462 - Tlakový snímač taveniny v konstrukčním provedení s flexibilní kapilárou

PT 462 - Tlakový snímač taveniny v konstrukčním provedení s flexibilní kapilárou

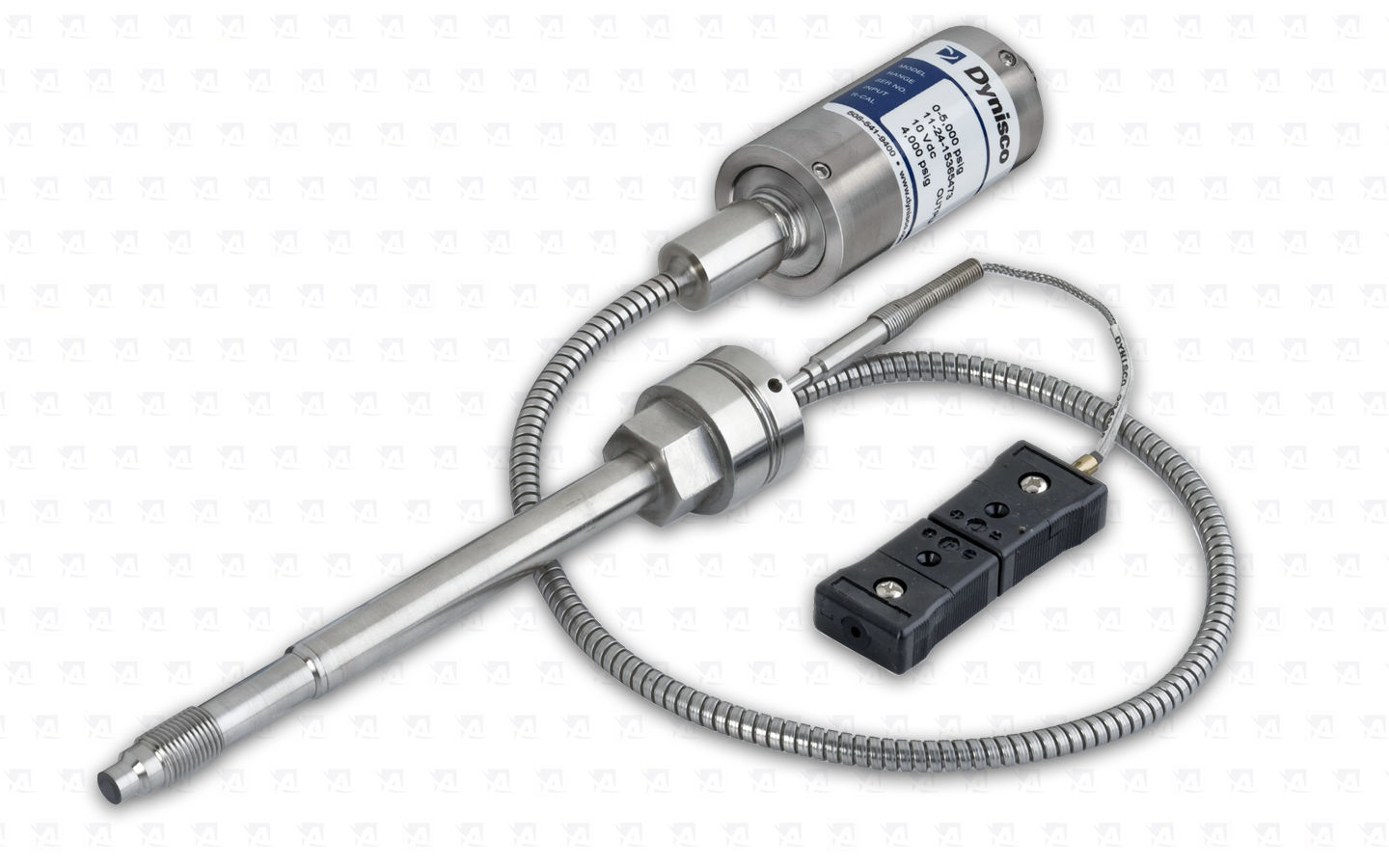

TPT 463 - Tlakový snímač taveniny v kombinovaném konstrukčním provedení s teplotním snímačem

TPT 463 - Tlakový snímač taveniny v kombinovaném konstrukčním provedení s teplotním snímačem

Sada snímačů taveniny MDA 460

Sada snímačů taveniny MDA 460

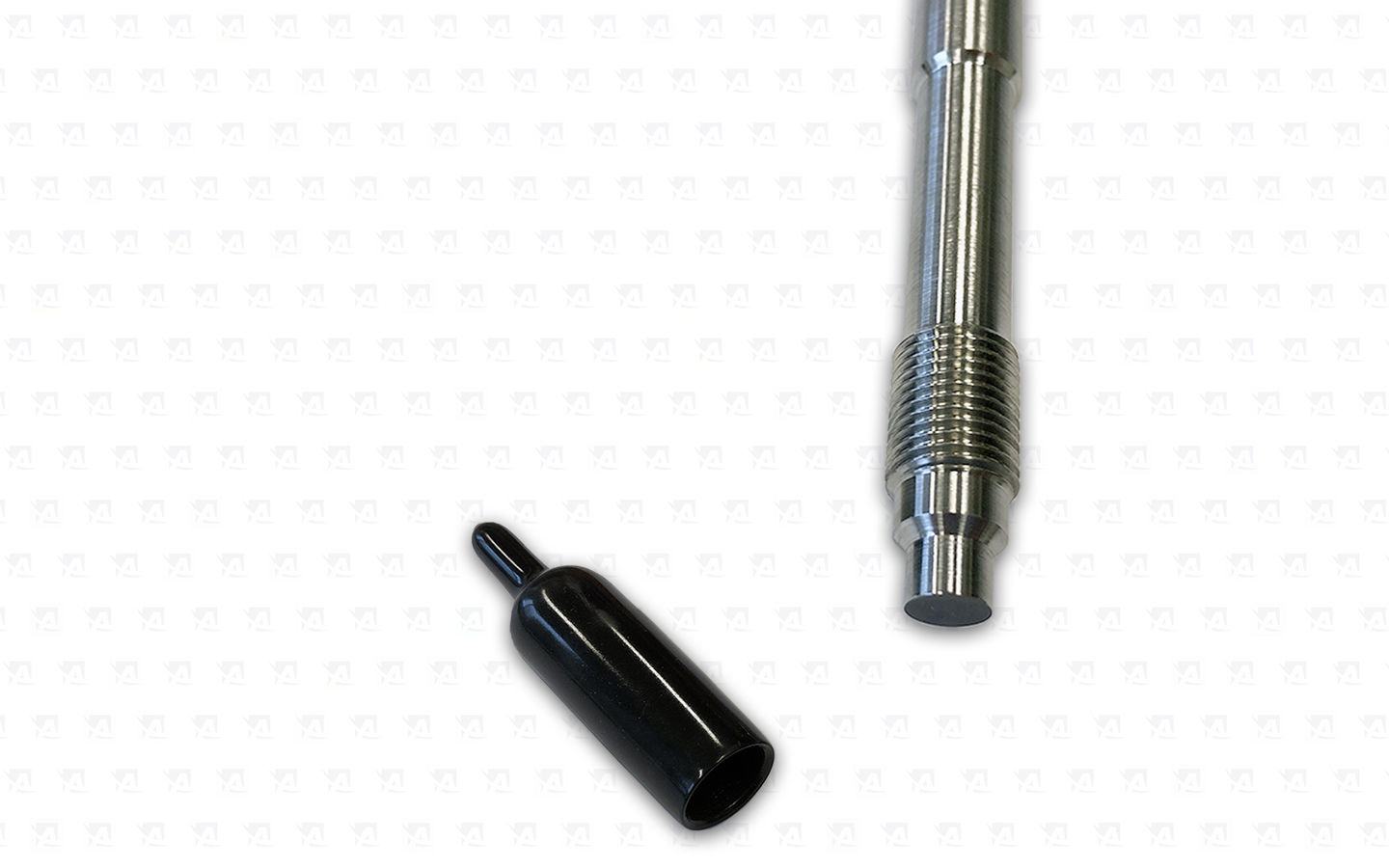

Standardní procesní připojení snímače 1/2-20 UNF s krytkou membrány.

Standardní procesní připojení snímače 1/2-20 UNF s krytkou membrány.

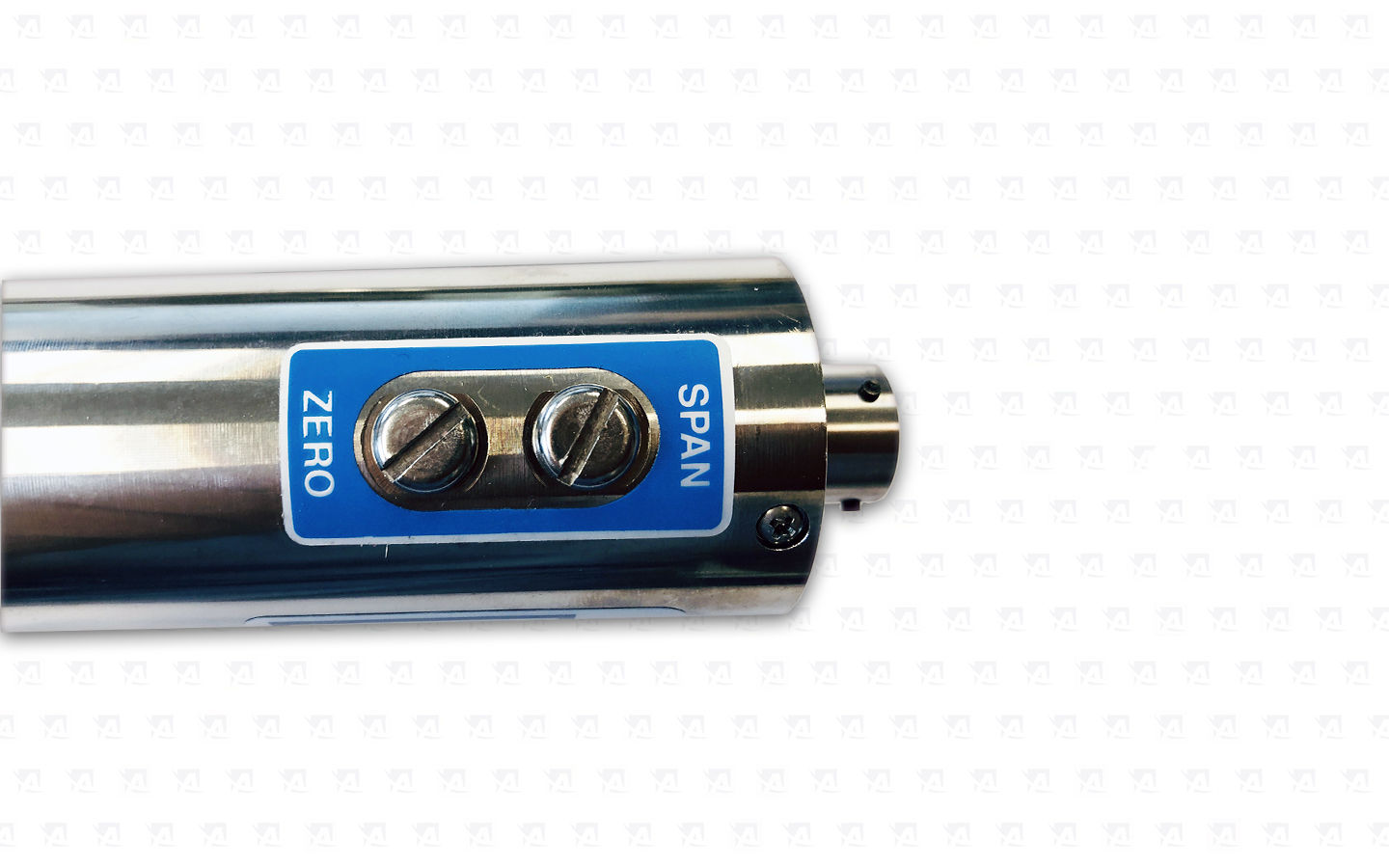

Nastavovací šrouby - sloužící k nastavení nuly a horního rozsahu snímače

Nastavovací šrouby - sloužící k nastavení nuly a horního rozsahu snímače

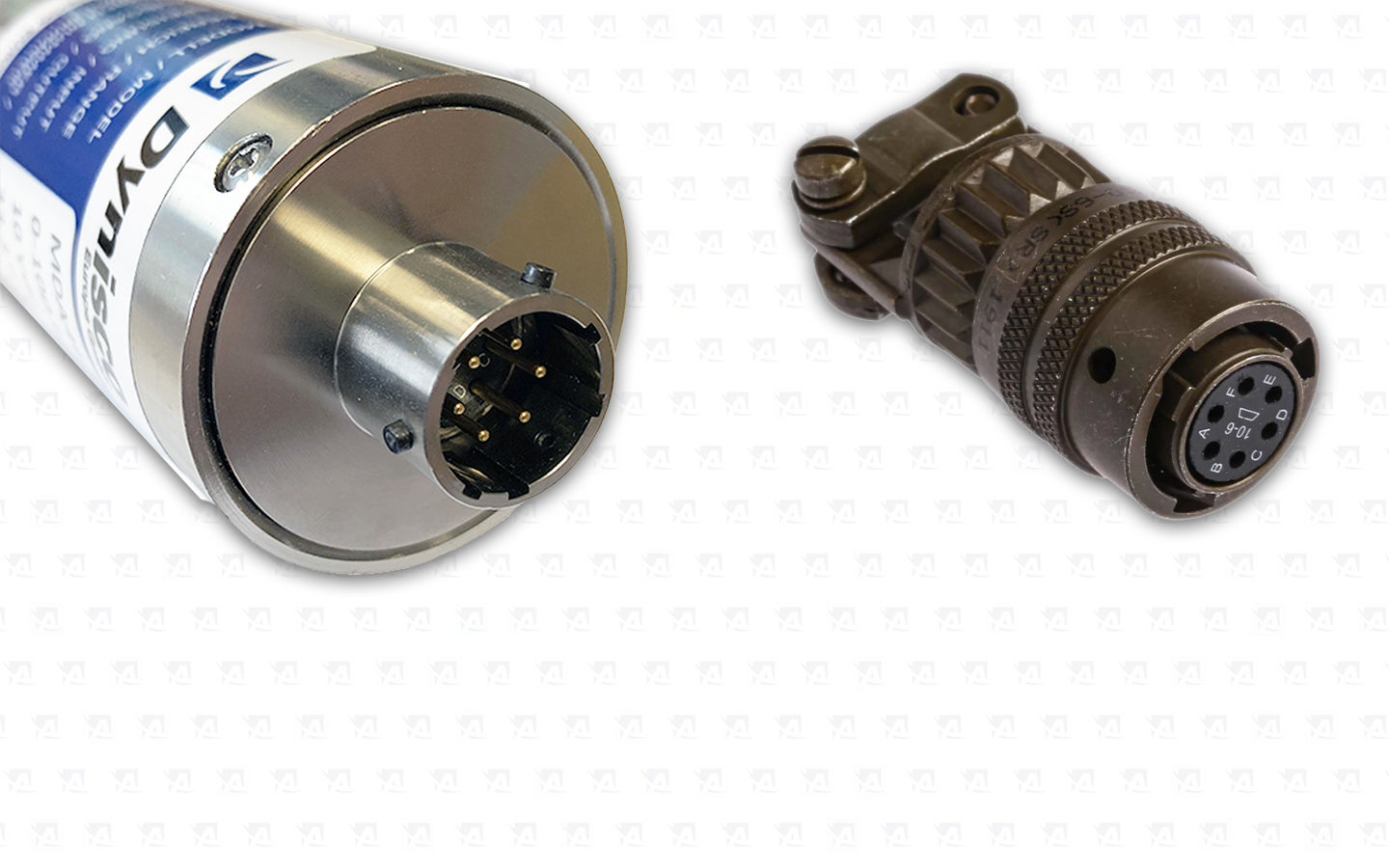

Koncovka snímače a kompatibilní kabelový konektor

Koncovka snímače a kompatibilní kabelový konektor

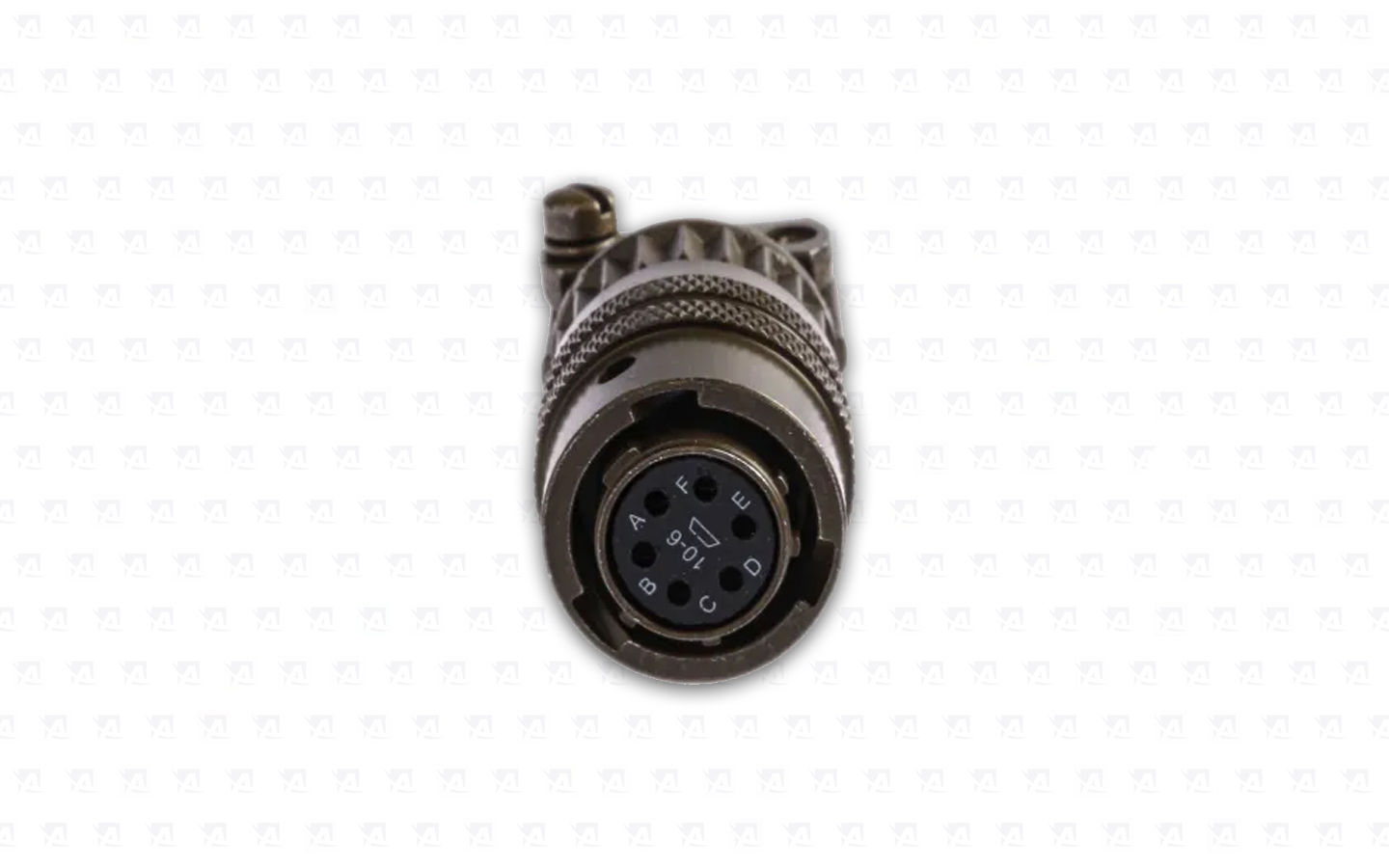

Detail - Bajonetový kabelový konektor Amphenol 6-PIN

Detail - Bajonetový kabelový konektor Amphenol 6-PIN

Poptávkový systém

Rádi Vám pomůžeme s nakonfigurováním vlastního produktu podle Vašich požadavků a potřeb. Pokud si nejste jisti ohledně konfigurace, uveďte prosím do poznámek potřebné informace o Vašem současném produktu, včetně případných konkurenčních variant. Na základě těchto informací Vám rádi pomůžeme najít alternativní produkt z řady Dynisco. Pokud je Vaše poptávka urgentní, dejte nám o tom prosím vědět, a my se pokusíme co nejrychleji vyřešit Vaši situaci. S potřebnými informacemi jsme schopni nabídnout model s drobnými odlišnostmi a vy tak můžete mít zboží již druhý den u sebe.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Dynisco:

Vaše osobní údaje budou zpracovány podle Podmínek zpracování osobních údajů.

Vysoká přesnost, jednoduchá instalace, opakovatelnost a spolehlivost

Naše tlakové snímače nabízejí efektivní, přesné a odolné řešení pro spolehlivé a bezpečné měření tlaku. Tyto snímače se uplatňují v řadě průmyslových oblastí, kde kontrolují a měří tlak taveniny a zajišťují optimální chod výrobních procesů. Díky své odolnosti vůči vysokým teplotám a tlakům, které jsou typické pro tyto aplikace, představují vhodnou volbu pro různorodé použití. Při výběru snímače je důležité zohlednit specifické požadavky vaší aplikace, jako teplotní rozsah, tlakový rozsah a materiály, se kterými bude snímač interagovat. Správný výběr snímače zaručuje spolehlivé a přesné výsledky a dlouhou životnost zařízení bez potíží. Instalace snímače do montážního otvoru výrobní linky je jednoduchá.
Avšak pokud máte pochybnosti ohledně správné instalace, neváhejte kontaktovat naše techniky. Jsme připraveni poskytnout podporu a nabídnout ideální řešení pro vaši aplikaci.

PT460 Snímače tlaku taveniny- S pevnou tyčí


Snímače tlaku s pevnou tyčí se snadno instalují do montážního otvoru výrobní linky, což zaručuje jednoduchá a robustní konstrukce, jež je vhodná pro aplikace, kde snímač není vystaven sálavému teplu z linky a elektronika není vystavena extrémním teplotám. Nedoporučujeme instalaci těchto snímačů ve svislé pozici nad linkou (pozice 12 hodin), neboť sálavé teplo může negativně ovlivnit životnost elektroniky snímače. V takovém případě doporučujeme použít konstrukci snímače s flexibilní kapilárou, která umožňuje odklonit elektroniku od sálavého tepla a zajistit tak dlouhou životnost snímače. Mezi hlavní výhody tohoto typu snímače patří odolnost vůči nárazům a vibracím, díky čemuž jsou schopny odolávat mechanickým namáháním, což zvyšuje jejich životnost a snižuje potřebu údržby. Dále se vyznačují vysokou přesností, kterou zajišťují kvalitní materiály a pokročilá technologie měření, což je zásadní pro efektivní řízení procesů.

PT462 Snímače tlaku taveniny - S pevnou tyčí a flexibilní kapilárou


Snímače tlaku s pružnou kapilárou představují profesionální řešení vhodné pro aplikace s omezeným prostorem nebo vystavením sálavému teplu z topných prvků výrobních linek. Díky promyšlenému prodlouženému designu je elektronika snímače umístěna mimo dosah zdroje sálavého tepla, čímž se snižuje riziko poškození.

Flexibilní kapilára je navržena tak, aby byla odolná proti poškození a umožňovala vysokou míru ohybu, což usnadňuje instalaci a manipulaci se snímačem. Je nezbytné řádně upevnit hlavu snímače do přiloženého adaptéru, který je součástí balení. Pro dosažení optimálního výkonu doporučujeme umístit adaptér na část stroje, kde nedochází k nežádoucím vibracím ani otřesům, jež by mohly negativně ovlivnit snímač.

Délku pevné tyče a flexibilní kapiláry lze přizpůsobit dle individuálních potřeb, stejně jako další volitelné komponenty. Tímto způsobem je zajištěna maximální flexibilita při integraci snímače do široké škály průmyslových aplikací.

TPT463 Snímače tlaku taveniny - Kombinované snímače s pevnou tyčí, flexibilní kapilárou a teplotním snímačem


Kombinované snímače tlaku s pružnou kapilárou představují profesionální řešení vhodné pro aplikace s omezeným prostorem nebo vystavením sálavému teplu z topných prvků výrobních linek. Díky promyšlenému prodlouženému designu je elektronika snímače umístěna mimo dosah zdroje sálavého tepla, čímž se snižuje riziko poškození.

Tyto snímače jsou navíc vybaveny teplotním snímačem, přičemž zákazník si může vybrat typ snímače, ať už termočlánek typu J, K nebo RTD (pt100). Po zvolení kompatibilního snímače pro měření teploty získává zákazník informaci i o teplotě taveniny z jednoho procesního připojení, což zvyšuje efektivitu a přesnost měření.

Flexibilní kapilára je navržena tak, aby byla odolná proti poškození a umožňovala vysokou míru ohybu, což usnadňuje instalaci a manipulaci se snímačem. Je nezbytné řádně upevnit hlavu snímače do přiloženého adaptéru, který je součástí balení. Pro dosažení optimálního výkonu doporučujeme umístit adaptér na část stroje, kde nedochází k nežádoucím vibracím ani otřesům, jež by mohly negativně ovlivnit snímač.

Délku pevné tyče a flexibilní kapiláry lze přizpůsobit dle individuálních potřeb, stejně jako další volitelné komponenty. Tímto způsobem je zajištěna maximální flexibilita při integraci snímače do široké škály průmyslových aplikací.



Výkonnostní charakteristiky


Výstupy: 3.33 mV/V ± 2.0%
Vstupní napětí: Doporučené napětí 10 Vdc, maximálně 12 Vdc
Přesnost: ±0,5 % FSO, (včetně linearity, opakovatelnosti a hystereze)
Opakovatelnost: ±0.2% FSO
Konfigurace: Čtyřramenný fóliový tenzometr s Wheatstoneovým můstkem
Odolnost můstku: Vstupní údaje: Výstup: minimálně 345 ohmů 350 Ohmů ± 10%
Přetlak: 2X FSO nebo 35 000 psi (podle toho, která hodnota je nižší)
Rozsah nastavení nulového vyvážení: ±10 % plného rozsahu stupnice
Izolační odpor: 1000 megohms @ 50 Vdc
Interní kalibrace (R-Cal): 80% FSO ±1.0%



Teplotní a mechanické vlastnosti



Maximální teplota membrány: 750°F (400°C)
Posun nuly (v důsledku změny teploty): Maximálně 25 psi/100°F (45 psi/100°C)
Provozní teplota elektroniky: 250ºF (121ºC)
Posun nuly (v důsledku změny teploty): Maximálně ±0,05 % plného rozsahu/°F (±0,10 % plného rozsahu/°C)
Posun rozpětí (v důsledku změny teploty): Maximálně ±0,02 % plného rozsahu/°F (±0,04 % plného rozsahu/°C)
Montážní moment: 500 inch/lbs. max
Standardní smáčené části: SST s povlakem Dymax® 15-5 PH

Objednávkový průvodce pro řadu PT460





PT460E - Rozměry

Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).

PT462E - Rozměry

Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).

TPT463E - Rozměry

Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).

Momentový klíč Wera 20 - 100 Nm

Momentové klíče Click v nezaměnitelném designu Wera. Velmi robustní provedení při zachování vysoké přesnosti podle normy DIN EN ISO 6789-1:2017-07. Jednoduché nastavování a zajištění zadané hodnoty. Slyšitelné a viditelné zaskočení při dosažení hodnot na stupnici navíc usnadňuje bezpečné nastavení požadované hodnoty utahovacího momentu. Robustní uvolňovací mechanismus zaručuje výrazně slyšitelný a patrný uvolňovací signál při dosažení nastavené hodnoty utahovacího momentu. Pro utahování doprava a s přepínací ráčnou se 45 zuby.

Momentový klíč Wera 075611 Click-Torque B 2 s přepínací ráčnou 3/8" (20 - 100 Nm)

Čistící Sada - montážního otvoru pro snímače

Sada nástrojů pro čištění byla navržena firmou Dynisco pro použití při odstraňování plastu z montážních otvorů pro snímače tlaku a teploty. Instalace snímačů do nesprávně vyčištěných nebo velkých otvorů je jednou z hlavních příčin poškození. S touto sadou je možno vyčistit otvor o průměru  1/2 UNF. Sada obsahuje kalibrační zátku (pojistku), která slouží k ověření, zda byl otvor správně opracován a vyčištěn. K dispozici jsou také čisticí sady pro otvory M10 a M18.

Závitníková sada - montážního otvoru pro snímače

Souprava nástrojů pro zhotovení otvoru a závitu pro snímače tlaku taveniny obsahuje všechny potřebné vrtáky a závitníky pro přípravu standardního montážního otvoru snímače 1/2 20 UNF.  Souprava  obsahuje speciální pilotní vrták, který je potřebný k obrábění sedla  o 45 °.

Procesní indikátor 1480

1480 je universální tlakový nebo teplotní indikátor s jedním nebo dvojitým konfigurovatelným alarmem stejně jako volitelnou lineární retransmisi zobrazovaného procesu. Ideální pro použití v extruzních aplikacích.

Procesní indikátor 1490

Indikátor 1490 je univerzální zařízení s jedním nebo dvěma konfigurovatelnými alarmy, volitelným lineárním opakovaným přenosem procesní proměnné, volitelným napájením snímače tlaku a volitelnou komunikací Modbus.

Procesní indikátor UPR 900

Dynisco UPR900 je kompaktní procesní indikátor formátu1/4 DIN. UPR900 může zobrazit vaše preferované hodnoty výrobního procesu. Volitelný sekundární vstup pro zobrazování hodnoty teploty nebo tlaku taveniny polymeru vše na jednom místě. Sekundárním vstupem může být tenzometr pro měření diferenčního tlaku v procesu. UPR900 obsahuje dva standardně přidělené alarmy s možností přidání třetího alarmu.

Procesní regulátor ATC 990

Regulátor řady ATC 990 je již léty prověřený produkt, který dostal nový design a nové funkce. Oproti klasickým vlastnostem jako je sledování tlaku, teploty a možnosti nastavení alarmů jsou tyto nové modely vylepšené o možnost sledování a nahrávání parametrů na USB disk, nespornou výhodou je velký displej a interaktivní prostředí při nastavování regulátoru.

Kalibrační pumpa PPS1210

Tlaková kalibrační pumpa PPS1210 s vyhřívaným tlakovým portem umožňuje rychlou a přesnou kontrolu tlakových snímačů taveniny přímo v laboratoři nebo rovnou ve výrobě. Díky s vým kompaktním rozměrům je snadně přenositelná.
