Ideal For High Temperature Processes
Naše tlakové snímače nabízejí efektivní, přesné a odolné řešení pro spolehlivé a bezpečné měření tlaku. Tyto snímače se uplatňují v řadě průmyslových oblastí, kde kontrolují a měří tlak taveniny a zajišťují optimální chod výrobních procesů. Díky své odolnosti vůči vysokým teplotám a tlakům, které jsou typické pro tyto aplikace, představují vhodnou volbu pro různorodé použití. Při výběru snímače je důležité zohlednit specifické požadavky vaší aplikace, jako teplotní rozsah, tlakový rozsah a materiály, se kterými bude snímač interagovat. Správný výběr snímače zaručuje spolehlivé a přesné výsledky a dlouhou životnost zařízení bez potíží. Instalace snímače do montážního otvoru výrobní linky je jednoduchá.

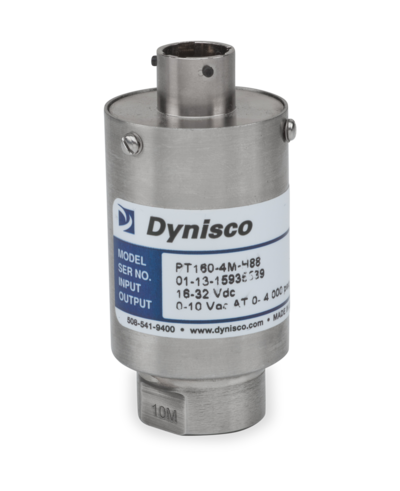

PT130, PT140, PT150 & PT160 Hydraulické
PT130, PT140, PT150 a PT160 jsou určeny k měření hydraulického tlaku na vstřikovacích strojích. Řada PT odolává cyklickému tlaku a poskytuje vynikající výkon i v náročných podmínkách. Změny v profilu hydraulického tlaku indikují nepravidelnosti během vstřikovacích fází spolu s výkonem tvářecí operace a poskytují informace o stabilitě celého systému.
Výkonnostní charakteristiky
| Rozsah tlaku (psi): |
0 - 10 000 PSI |
| Přesnost: |
±0,5 % plného rozsahu včetně linearity, hystereze a opakovatelnosti |
| Výstup v plné stupnici: |
PT130: 3 mV/V ±1,0 % typicky (±2,0 % maximálně)
PT140/150/160: 5 Vdc, 10 Vdc, 4 až 20 mA ±1,0 % typicky (±2,0 % maximálně)
|
| Nastavení nuly: |
±1.0% typical (±2.0% maximum) |
Elektrické charakteristiky
| Vstupní odpor: |
PT130: 420 Ohms ±10% |
| Výstupní odpor: |
PT130: 370 Ohms ±10% |
| Interní kalibrace : |
PT130/150/160: 80 % ±0,5 % typické plné stupnice (maximálně ±1,0 %) |
| Odolnost proti zatížení: |
PT150/160: minimálně 2 000 ohmů |
| Maximální odpor smyčky: |
PT140: 0 až 1 100 ohmů od 14 do 36 Vss |
| Zapojení: |
Ochrana proti přepólování budicích vodičů |
Výstup:
|
Vstupní napětí:
|
| 3 mV/V |
Doporučené napětí 10 Vdc, maximálně 15 Vdc |
| 0 až 5 Vdc (4 - vodič) |
11 do 32 Vdc, ±12 do ±16 Vdc |
| 1 až 6 Vdc (3 - vodič) |
11 do 32 Vdc |
| 0 až 10 Vdc (4 - drátový) |
16 až 32 Vdc, ±14 do ±16 Vdc |
| 1 až 11 Vdc (3 - vodič) |
16 až 32 Vdc |
| 4 až 20 mA (2vodičový) |
14 až 36 Vdc |
Teplotní a mechanické vlastnosti
| Provozní rozsah: |
PT130: -65°F to +250°F (-54°C to +120°C)
PT140/150/160: -20°F to +185°F (-29°C to +85°C) |
| Kompenzační rozsah: |
0°F to +150°F (-18°C to +66°C) |
| Vliv teploty na nulu: |
PT130: ±0.005% full scale/°F (±0.009% full scale/°C) typical (±0.01%/±0.018% maximum);
T140/150/160: ±0.02% full scale/°F (±0.036% full scale/°C) |
| Vliv teploty na rozpětí: |
±0.02% full scale/°F (±0.036% full scale/°C) |
| Bezpečný přetlak: |
2 x rated pressure |
| Tlak při roztržení: |
5 x rated pressure |
| Materiál v kontaktu s mediem: |
17 - 4 PH, 15 - 5 PH stainless steel |
| Hlava snímače: |
303, 304 stainless steel |
| Hmotnost: |
Approximately 5.5 ounces |
Průvodce objednáváním pro řady PT130, PT140, PT150 a PT160
PT130, PT140, PT150 & PT160 - Rozměry
Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).
