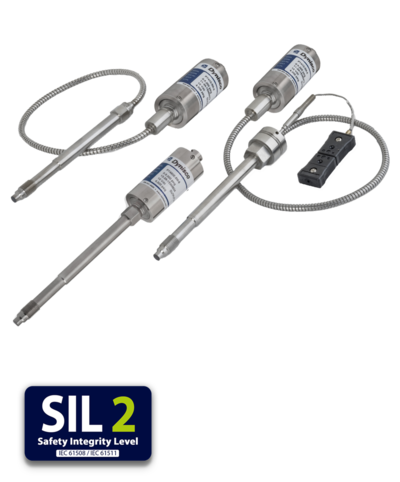

PT46x4 Series
Snímač tlaku řady PT46x4 je ±0,5% snímač ideální pro univerzální měření tlaku taveniny, který vyžaduje jednoduchou instalaci, opakovatelnost a spolehlivost. Snímač PT46x4 poskytuje standardní průmyslový signál 4-20 mA se zesílením, který je určen pro spolupráci s DCS a PLC. Snímač PT46x4 je vybaven nastavitelnou nulou a rozpětím pomocí bočních potenciometrů. Snímače mA řady PT46x4 lze vynulovat dvěma způsoby: lokálně pomocí nulovacího potenciometru nebo dálkově zkratováním dvou pinů (sepnutím kontaktu). K dispozici jsou volitelné konfigurace s termočlánkem nebo odporovým teploměrem pro zajištění teploty taveniny.
PT46x4 má závit 1/2-20 UNF pro jednoduchou a snadnou instalaci do standardních montážních otvorů pro snímače. Výstupní signál 4-20 mA má hodnotu PL'c', jak je popsáno ve směrnici pro strojní zařízení EN ISO 13849-1. Snímače mA řady PT46x4 jsou samočinně certifikovány na základě hodnotících zpráv respektované externí agentury exida™. Snímače mA řady PT46X4 prošly rozsáhlou analýzou FMEDA (Failure Mode Effects and Diagnostic Analysis). Ze zpráv FMEDA vyplývá, že tyto snímače byly vyhodnoceny z hlediska požadavků na náhodné poruchy a splňují úroveň výkonnosti "c" (PL'c) i úroveň bezpečnosti SIL2 (Safety Integrity Level 2). Informace ve zprávě FMEDA může využít konstruktér systému zákazníka jako součást celkové kvalifikace zařízení v systému pro splnění požadavků PL'c' nebo SIL. Řada PT46x4 může být vybavena bezpečnostním relé, odděleným od signálního výstupu. Toto volitelné signalizační relé, nazývané Guardian, má nastavení prahové hodnoty tlaku specifické pro danou aplikaci, které uvede stroj do bezpečného režimu, jak je popsáno ve směrnici o strojních zařízeních EN ISO 13849-1.
Tlakové snímače Dynisco - řada PT46X4
Tlakové snímače Dynisco - řada PT46X4
Tlakové snímače Dynisco - řada PT46X4
Tlakové snímače Dynisco - řada PT46X4
Tlakové snímače Dynisco - řada PT46X4
Tlakové snímače Dynisco - řada PT46X4
Poptávkový systém
Rádi Vám pomůžeme s nakonfigurováním vlastního produktu podle Vašich požadavků a potřeb. Pokud si nejste jisti ohledně konfigurace, uveďte prosím do poznámek potřebné informace o Vašem současném produktu, včetně případných konkurenčních variant. Na základě těchto informací Vám rádi pomůžeme najít alternativní produkt z řady Dynisco. Pokud je Vaše poptávka urgentní, dejte nám o tom prosím vědět, a my se pokusíme co nejrychleji vyřešit Vaši situaci. S potřebnými informacemi jsme schopni nabídnout model s drobnými odlišnostmi a vy tak můžete mít zboží již druhý den u sebe.
Pokud potřebujete více informací, neváhejte nás kontaktovat.
Konfigurační kód Dynisco:
Možnost místního a vzdáleného vynulování
Naše tlakové snímače nabízejí efektivní, přesné a odolné řešení pro spolehlivé a bezpečné měření tlaku. Tyto snímače se uplatňují v řadě průmyslových oblastí, kde kontrolují a měří tlak taveniny a zajišťují optimální chod výrobních procesů. Díky své odolnosti vůči vysokým teplotám a tlakům, které jsou typické pro tyto aplikace, představují vhodnou volbu pro různorodé použití. Při výběru snímače je důležité zohlednit specifické požadavky vaší aplikace, jako teplotní rozsah, tlakový rozsah a materiály, se kterými bude snímač interagovat. Správný výběr snímače zaručuje spolehlivé a přesné výsledky a dlouhou životnost zařízení bez potíží. Instalace snímače do montážního otvoru výrobní linky je jednoduchá.
Avšak pokud máte pochybnosti ohledně správné instalace, neváhejte kontaktovat naše techniky. Jsme připraveni poskytnout podporu a nabídnout ideální řešení pro vaši aplikaci.
Snímač PT46x4 poskytuje průmyslový standardní zesílený signál 4-20 mA určený pro spolupráci s DCS a PLC. Snímač PT46X4 je vybaven nastavitelnou nulou a rozpětím pomocí bočních potenciometrů. Snímače mA řady PT46X4 lze vynulovat dvěma způsoby: lokálně pomocí nulovacího potenciometru nebo dálkově zkratováním dvou pinů (sepnutím kontaktu). K dispozici jsou volitelné konfigurace s termočlánkem nebo odporovým teploměrem pro zajištění teploty taveniny. Je vybaven závitem 1/2-20 UNF pro jednoduchou a snadnou instalaci do standardních montážních otvorů pro snímače.

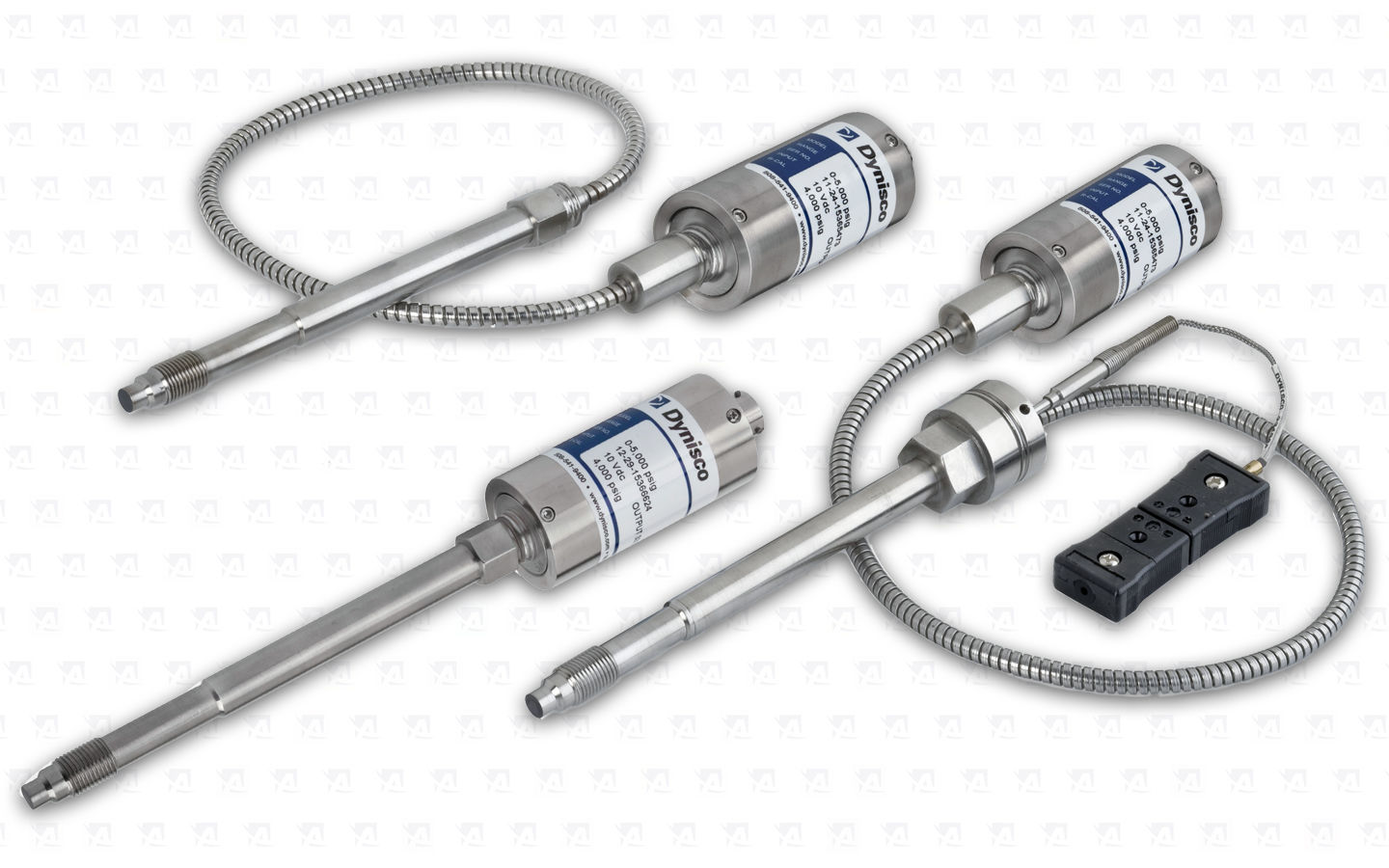

Řada PT46X4 zahrnuje modely PT4604, PT4624, PT4634, TPT4604, TPT4624 a TPT4634.
⚠ VAROVÁNÍ: Tento výrobek vás může vystavit působení chemických látek včetně rtuti a olova, o kterých je státu Kalifornie známo, že způsobují rakovinu a poškozují reprodukční funkce. Další informace naleznete na adrese www.P65Warnings.ca.gov

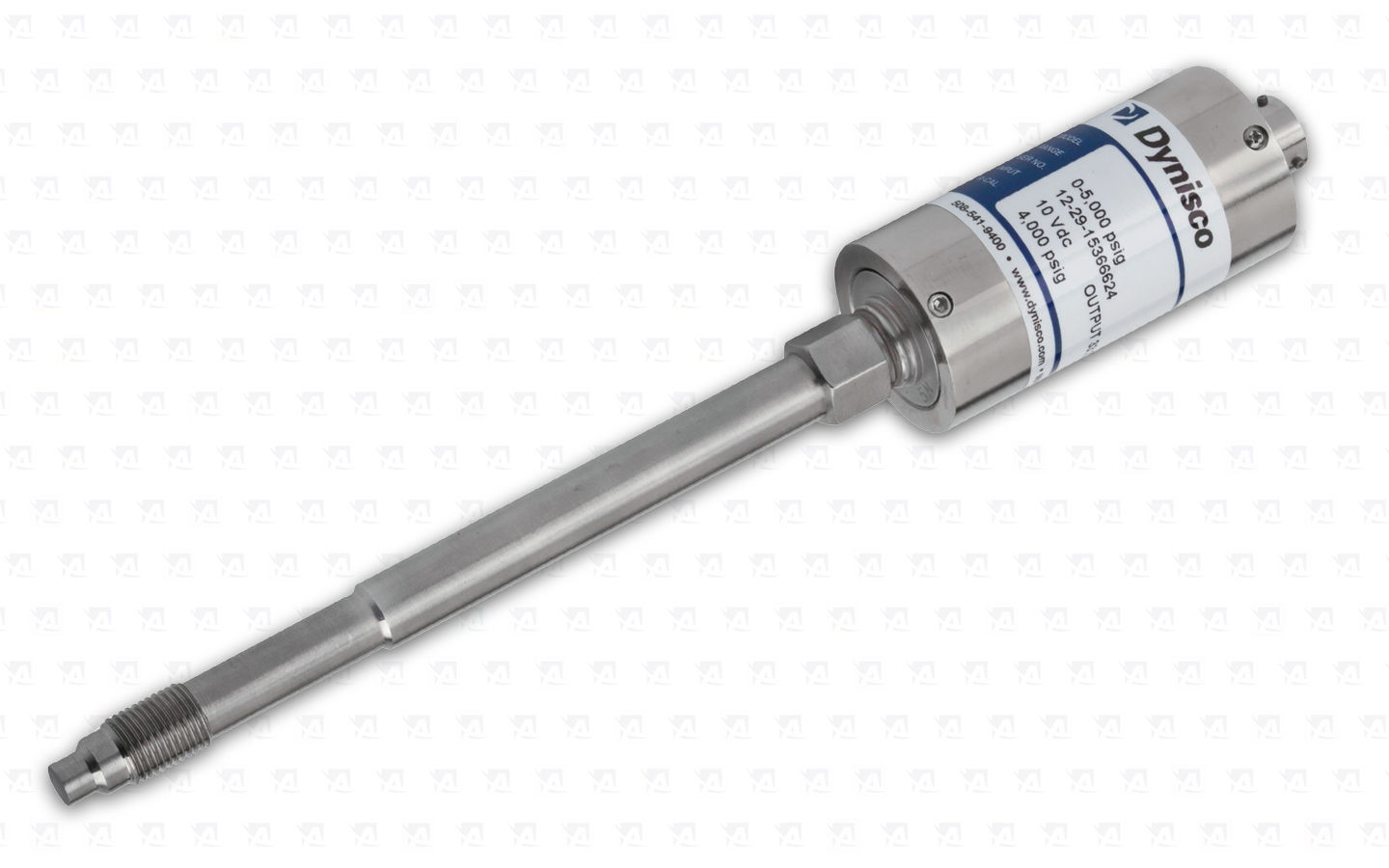

PT4604 - Snímače tlaku taveniny- S pevnou tyčí
Snímače tlaku s pevnou tyčí se snadno instalují do montážního otvoru výrobní linky, což zaručuje jednoduchá a robustní konstrukce, jež je vhodná pro aplikace, kde snímač není vystaven sálavému teplu z linky a elektronika není vystavena extrémním teplotám. Nedoporučujeme instalaci těchto snímačů ve svislé pozici nad linkou (pozice 12 hodin), neboť sálavé teplo může negativně ovlivnit životnost elektroniky snímače. V takovém případě doporučujeme použít konstrukci snímače s flexibilní kapilárou, která umožňuje odklonit elektroniku od sálavého tepla a zajistit tak dlouhou životnost snímače. Mezi hlavní výhody tohoto typu snímače patří odolnost vůči nárazům a vibracím, díky čemuž jsou schopny odolávat mechanickým namáháním, což zvyšuje jejich životnost a snižuje potřebu údržby. Dále se vyznačují vysokou přesností, kterou zajišťují kvalitní materiály a pokročilá technologie měření, což je zásadní pro efektivní řízení procesů.

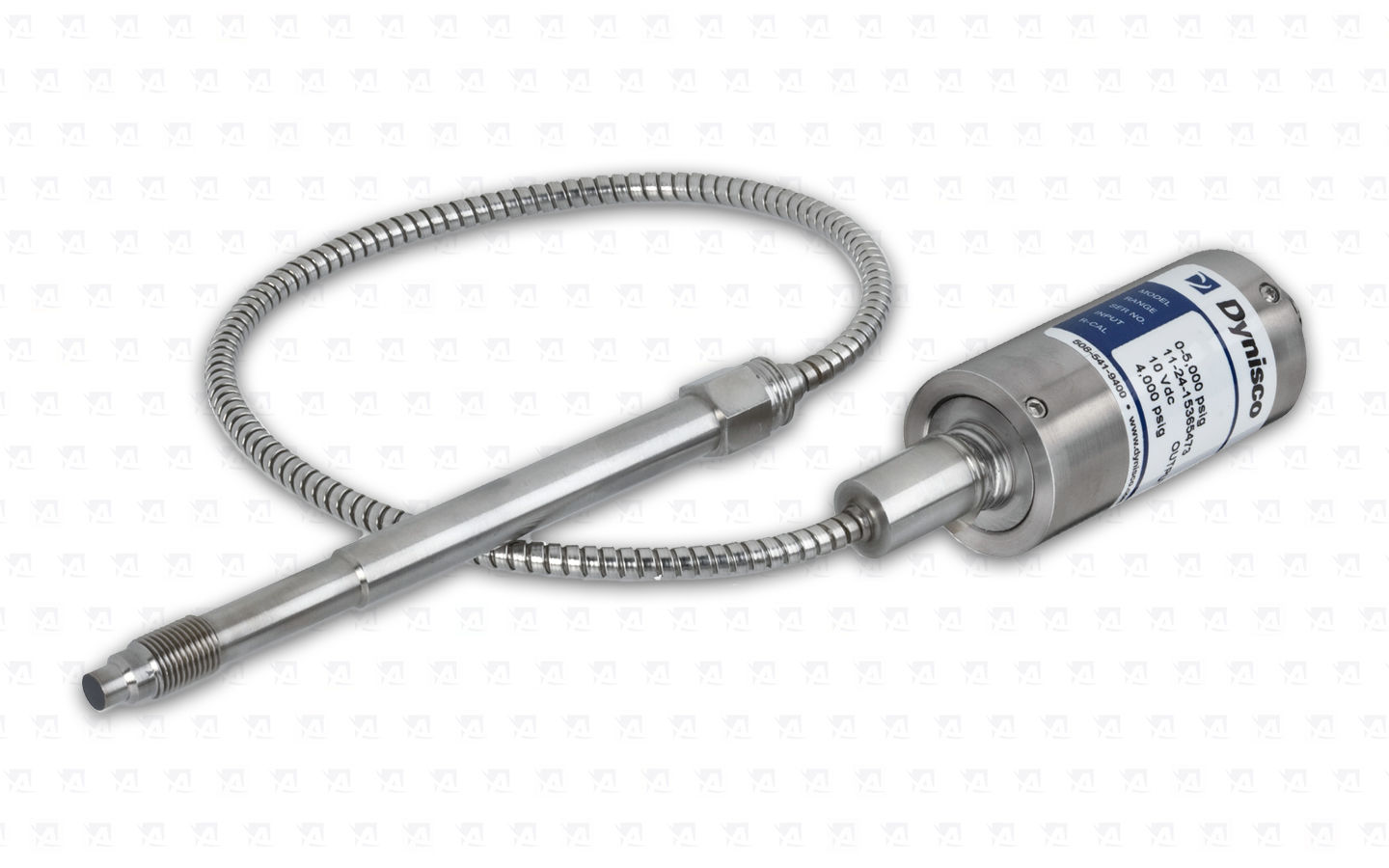

PT4624 - Snímače tlaku taveniny - S pevnou tyčí a flexibilní kapilárou
Snímače tlaku s pružnou kapilárou představují profesionální řešení vhodné pro aplikace s omezeným prostorem nebo vystavením sálavému teplu z topných prvků výrobních linek. Díky promyšlenému prodlouženému designu je elektronika snímače umístěna mimo dosah zdroje sálavého tepla, čímž se snižuje riziko poškození.
Flexibilní kapilára je navržena tak, aby byla odolná proti poškození a umožňovala vysokou míru ohybu, což usnadňuje instalaci a manipulaci se snímačem. Je nezbytné řádně upevnit hlavu snímače do přiloženého adaptéru, který je součástí balení. Pro dosažení optimálního výkonu doporučujeme umístit adaptér na část stroje, kde nedochází k nežádoucím vibracím ani otřesům, jež by mohly negativně ovlivnit snímač.
Délku pevné tyče a flexibilní kapiláry lze přizpůsobit dle individuálních potřeb, stejně jako další volitelné komponenty. Tímto způsobem je zajištěna maximální flexibilita při integraci snímače do široké škály průmyslových aplikací.

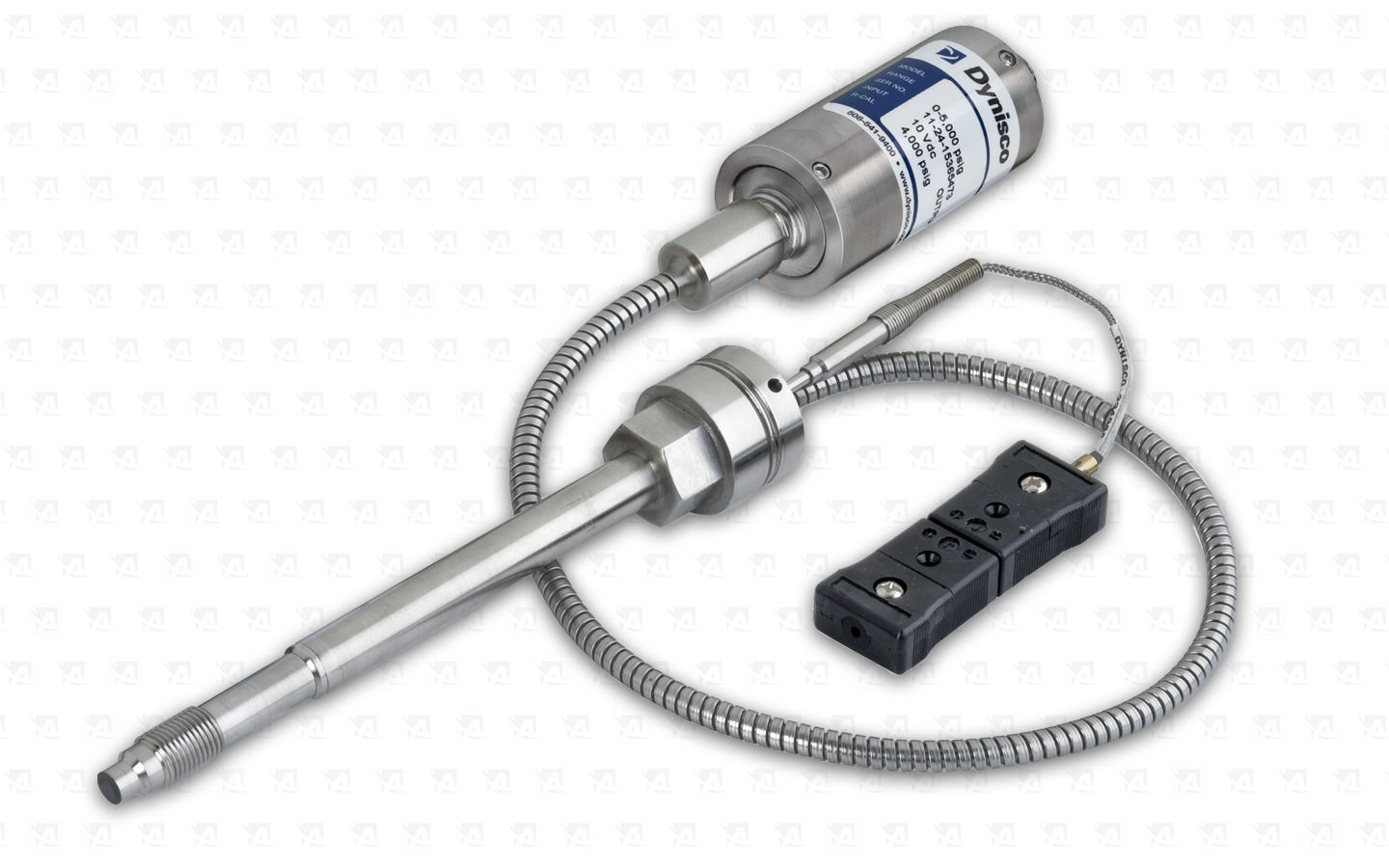

PT4634 - Snímače tlaku taveniny - Kombinované snímače s pevnou tyčí, flexibilní kapilárou a teplotním snímačem
Kombinované snímače tlaku s pružnou kapilárou představují profesionální řešení vhodné pro aplikace s omezeným prostorem nebo vystavením sálavému teplu z topných prvků výrobních linek. Díky promyšlenému prodlouženému designu je elektronika snímače umístěna mimo dosah zdroje sálavého tepla, čímž se snižuje riziko poškození.
Tyto snímače jsou navíc vybaveny teplotním snímačem, přičemž zákazník si může vybrat typ snímače, ať už termočlánek typu J, K nebo RTD (pt100). Po zvolení kompatibilního snímače pro měření teploty získává zákazník informaci i o teplotě taveniny z jednoho procesního připojení, což zvyšuje efektivitu a přesnost měření.
Flexibilní kapilára je navržena tak, aby byla odolná proti poškození a umožňovala vysokou míru ohybu, což usnadňuje instalaci a manipulaci se snímačem. Je nezbytné řádně upevnit hlavu snímače do přiloženého adaptéru, který je součástí balení. Pro dosažení optimálního výkonu doporučujeme umístit adaptér na část stroje, kde nedochází k nežádoucím vibracím ani otřesům, jež by mohly negativně ovlivnit snímač.
Délku pevné tyče a flexibilní kapiláry lze přizpůsobit dle individuálních potřeb, stejně jako další volitelné komponenty. Tímto způsobem je zajištěna maximální flexibilita při integraci snímače do široké škály průmyslových aplikací.
Výkonnostní charakteristiky
| Výstupy: | 4-20 mA |
|---|---|
| Vstupní napětí: | 14-36 Vdc |
| Přesnost: | ±0,5 % kombinovaná chyba FSO (včetně linearity, opakovatelnosti a hystereze) |
| Opakovatelnost: | ±0.2% FSO |
| Konfigurace: | Čtyřramenný fóliový tenzometr s Wheatstoneovým můstkem |
| Odolnost proti zatížení: | 0-1,100 Ohms |
| Přetlak: | 2x FSO nebo 35 000 psi (podle toho, která hodnota je nižší) |
| Interní kalibrace bočníku (R-Cal): | 80% FSO ±0.5% |
| Izolační odpor: | 1,000MΩ @ 50 Vdc |
Mechanické vlastnosti
| Teplota membrány, max: | 750°F (400°C) |
|---|---|
| Posun nuly (temp chg): | 25 psi/100°F Typické (45 psi/100°C) |
| Provozní teplota elektroniky | -20° to 185°F (-29° to 85°C) |
| Nulový posun (změna teploty): | ±0.05% FS/°F max (±0.10% FS/°C max |
| Montážní moment: | 500 inch/lbs. max |
| Standardní smáčené části: | SST s povlakem DyMax® 15-5 PH |
Schválení a vlastní certifikace
| CE: | Směrnice 2004/108/ES |
|---|---|
| PL’c’: | EN ISO 13849-1 splňující požadavky na výkonnost bezpečnostní části řídicího systému pro bezpečnostní systém úrovně výkonu "c" (PL "c"), pokud je instalován podle kategorie 1. |
| SIL2: | Úroveň integrity bezpečnosti level 2 |
Průvodce objednáváním pro řadu PT46x4
PT4604 - Rozměry
Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).
PT4624 - Rozměry
Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).
TPT4634 - Rozměry
Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).
