PT139 | PT139A
Převodníky tlaku PT139 a PT139A společnosti Dynisco jsou určeny k měření hydraulického tlaku v extrémních podmínkách vozidel a dalších hydraulických a pneumatických aplikací. Odolávají cyklickému tlaku a poskytují vynikající výkon při náročných požadavcích průmyslového trhu. Díky malé a robustní konstrukci jsou ideální pro aplikace s omezeným prostorem. Celosvařovaná ocelová konstrukce je ideální pro náročné průmyslové nebo těžké aplikace. Jedná se o snímače utěsněné z hlediska životního prostředí, které zabraňují kontaminaci.
Všechny senzory této řady lze nakonfigurovat podle vašich potřeb. Kontaktujte nás, rádi vám pomůžeme.
Detail - Bajonetový kabelový konektor Amphenol 6-PIN
Poptávkový systém
Rádi Vám pomůžeme s nakonfigurováním vlastního produktu podle Vašich požadavků a potřeb. Pokud si nejste jisti ohledně konfigurace, uveďte prosím do poznámek potřebné informace o Vašem současném produktu, včetně případných konkurenčních variant. Na základě těchto informací Vám rádi pomůžeme najít alternativní produkt z řady Dynisco. Pokud je Vaše poptávka urgentní, dejte nám o tom prosím vědět, a my se pokusíme co nejrychleji vyřešit Vaši situaci. S potřebnými informacemi jsme schopni nabídnout model s drobnými odlišnostmi a vy tak můžete mít zboží již druhý den u sebe.
Pokud potřebujete více informací, neváhejte nás kontaktovat.
Konfigurační kód Dynisco:
PT139 & PT139A Odolné testovací snímače
Měření hydraulického tlaku v extrémních prostředích
Převodníky tlaku PT139 a PT139A společnosti Dynisco jsou určeny k měření hydraulického tlaku v extrémních podmínkách vozidel a dalších hydraulických a pneumatických aplikací. Odolávají cyklickému tlaku a poskytují vynikající výkon při náročných požadavcích průmyslového trhu. Díky malé a robustní konstrukci jsou ideální pro aplikace s omezeným prostorem. Celosvařovaná ocelová konstrukce je ideální pro náročné průmyslové nebo těžké aplikace. Jedná se o snímače utěsněné z hlediska životního prostředí, které zabraňují kontaminaci.
Výkonnostní charakteristiky
| Rozsah tlaku (psi): |
0 - 10 000 PSI |
| Přesnost: |
±0,5 % plného rozsahu včetně linearity, hystereze a opakovatelnosti |
| Výstup v plné stupnici: |
3 mV/V ±1.0% typical (±2.0% maximum) |
| Nastavení nuly: |
±1,0 % typicky (±2,0 % maximálně) |
Elektrické charakteristiky
| Vstupní odpor: |
420 Ohms ±20% |
| Výstupní odpor: |
370 Ohms ±10% |
| Interní kalibrace: |
80 % ±0,5 % typický plný rozsah (maximálně ±1,0 %) |
| Buzení: |
Doporučené napětí 10 Vdc, maximálně 15 Vdc |
Teplotní charakteristiky
| Provozní rozsah: |
-65° až +285°F (-54°C až +140°C) |
| Kompenzační rozsah: |
-40° až +275°F (-40°C až +135°C) |
| Vliv teploty na nulu: |
±0,008 % plného rozsahu/°F (±0,014 % plného rozsahu/°C) |
| Vliv teploty na rozpětí: |
±0,008 % plného rozsahu/°F (±0,014 % plného rozsahu/°C) |
Mechanické vlastnosti
| Bezpečný přetlak: |
2 x jmenovitý tlak |
| Tlak při roztržení: |
5 x jmenovitý tlak |
| Materiál v kontaktu s mediem: |
17 - 4 PH, 15 - 5 PH nerezová ocel |
| Materiál krytu: |
303, 304 nerezová ocel |
| Hmotnost: |
PT139: Přibližně 5 uncí;
PT139A: přibližně 2 uncí; |
Průvodce objednáváním řady PT139 a PT139A

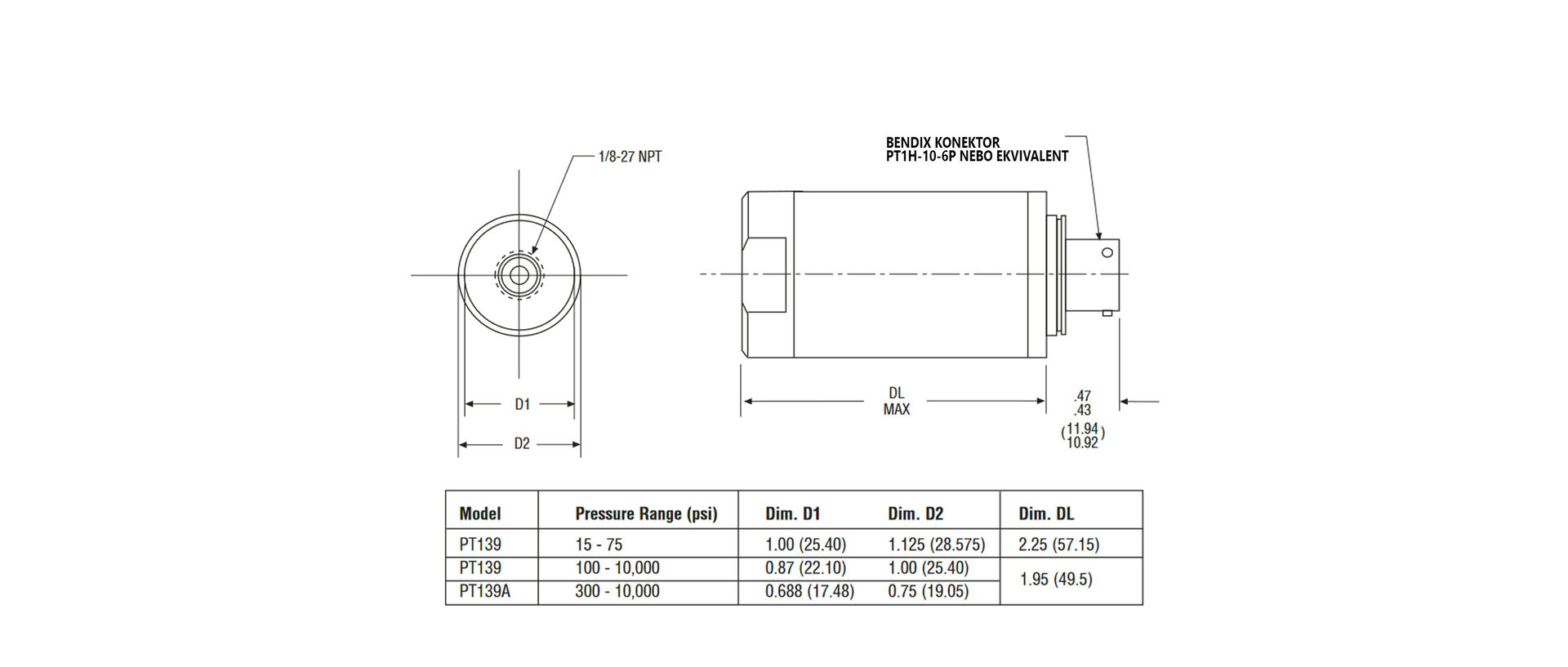

PT139 & PT139A Series - Rozměry
Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).
