Řada ECHO (NaK)
Snímače tlaku taveniny řady Echo™ společnosti Dynisco nabízejí kvalitní výkon a hodnotu pro zpracování plastů s využitím standardních konfigurací a tlakových rozsahů. Snímače Echo jsou navrženy tak, aby splňovaly požadavky zákazníků tím, že poskytují kombinaci ekonomické hodnoty a výkonu pro obecné vytlačovací aplikace a zároveň poskytují opakovatelnost ±0,2 % při měření procesních tlaků. Snímače řady Echo použijte, pokud aplikace vyžaduje kvalitní měření pro optimalizovanou kontrolu, ale ne náklady na všechny další funkce. Senzory Echo byly navrženy s využitím nejlepších technických postupů a společnost Dynisco na ně poskytuje plnou dvouletou záruku - dvojnásobnou ochranu oproti cenově srovnatelným senzorům. Membrány snímačů Echo jsou standardně potaženy nitridem titanu a hliníku, což poskytuje lepší výkon než méně účinné povlaky nitridu titanu. Technologie Dynisco je široce akceptována výrobci OEM a koncovými uživateli po celém světě. Snímače řady Echo jsou k dispozici s výstupy 3,33 mV/V, 4-20 mA, 0-5 VDC nebo 0-10 VDC, které jsou navrženy pro spolupráci s většinou průmyslových řídicích systémů. Kromě měření tlaku taveniny nabízí řada Echo volitelné měření teploty taveniny pomocí termočlánků typu J, K nebo odporových teploměrů. Řada Echo je vybavena závitem 1/2-20 UNF nebo M18 pro instalaci do standardních montážních otvorů pro snímače. K dispozici jsou další montážní konfigurace.
Všechny senzory této řady lze nakonfigurovat podle vašich potřeb. Kontaktujte nás, rádi vám pomůžeme.
Tlakový snímač taveniny v konstrukčním provedení s pevnou tyčí
Tlakový snímač taveniny v konstrukčním provedení s flexibilní kapilárou
Tlakový snímač taveniny v kombinovaném konstrukčním provedení s teplotním snímačem
Tlakový snímač taveniny v konstrukčním provedení s flexibilní kapilárou
Sada snímačů taveniny ECHO
Detail - Bajonetový kabelový konektor Amphenol 6-PIN
Poptávkový systém
Rádi Vám pomůžeme s nakonfigurováním vlastního produktu podle Vašich požadavků a potřeb. Pokud si nejste jisti ohledně konfigurace, uveďte prosím do poznámek potřebné informace o Vašem současném produktu, včetně případných konkurenčních variant. Na základě těchto informací Vám rádi pomůžeme najít alternativní produkt z řady Dynisco. Pokud je Vaše poptávka urgentní, dejte nám o tom prosím vědět, a my se pokusíme co nejrychleji vyřešit Vaši situaci. S potřebnými informacemi jsme schopni nabídnout model s drobnými odlišnostmi a vy tak můžete mít zboží již druhý den u sebe.
Pokud potřebujete více informací, neváhejte nás kontaktovat.
Tlakový snímač řady Echo:
Důvěryhodná kvalita, spolehlivost a přesný výkon za dostupnou cenu
Nyní k dispozici s alternativní náplní (NaK)
Snímače Echo jsou navrženy tak, aby splňovaly požadavky zákazníků a poskytovaly kombinaci ekonomické hodnoty a výkonu pro obecné vytlačovací aplikace a zároveň zajišťovaly opakovatelnost ±0,2 % při měření procesních tlaků. Snímače řady Echo použijte, pokud aplikace vyžaduje kvalitní měření pro optimalizovanou kontrolu, ale ne náklady na všechny další funkce.
⚠ VAROVÁNÍ: Tento výrobek vás může vystavit působení chemických látek včetně rtuti a olova, o kterých je státu Kalifornie známo, že způsobují rakovinu a poškozují reprodukční funkce. Další informace naleznete na adrese www.P65Warnings.ca.gov.
Echo™ Series - S pevnou tyčí
Snímače tlaku s pevnou tyčí se snadno instalují do montážního otvoru výrobní linky, což zaručuje jednoduchá a robustní konstrukce, jež je vhodná pro aplikace, kde snímač není vystaven sálavému teplu z linky a elektronika není vystavena extrémním teplotám. Nedoporučujeme instalaci těchto snímačů ve svislé pozici nad linkou (pozice 12 hodin), neboť sálavé teplo může negativně ovlivnit životnost elektroniky snímače. V takovém případě doporučujeme použít konstrukci snímače s flexibilní kapilárou, která umožňuje odklonit elektroniku od sálavého tepla a zajistit tak dlouhou životnost snímače. Mezi hlavní výhody tohoto typu snímače patří odolnost vůči nárazům a vibracím, díky čemuž jsou schopny odolávat mechanickým namáháním, což zvyšuje jejich životnost a snižuje potřebu údržby. Dále se vyznačují vysokou přesností, kterou zajišťují kvalitní materiály a pokročilá technologie měření, což je zásadní pro efektivní řízení procesů.
Echo™ Series - S pevnou tyčí a flexibilní kapilárou
Snímače tlaku s pružnou kapilárou představují profesionální řešení vhodné pro aplikace s omezeným prostorem nebo vystavením sálavému teplu z topných prvků výrobních linek. Díky promyšlenému prodlouženému designu je elektronika snímače umístěna mimo dosah zdroje sálavého tepla, čímž se snižuje riziko poškození.
Flexibilní kapilára je navržena tak, aby byla odolná proti poškození a umožňovala vysokou míru ohybu, což usnadňuje instalaci a manipulaci se snímačem. Je nezbytné řádně upevnit hlavu snímače do přiloženého adaptéru, který je součástí balení. Pro dosažení optimálního výkonu doporučujeme umístit adaptér na část stroje, kde nedochází k nežádoucím vibracím ani otřesům, jež by mohly negativně ovlivnit snímač.
Délku pevné tyče a flexibilní kapiláry lze přizpůsobit dle individuálních potřeb, stejně jako další volitelné komponenty. Tímto způsobem je zajištěna maximální flexibilita při integraci snímače do široké škály průmyslových aplikací.
Echo™ Series - Snímače tlaku taveniny - Kombinované snímače s pevnou tyčí, flexibilní kapilárou a teplotním snímačem
Kombinované snímače tlaku s pružnou kapilárou představují profesionální řešení vhodné pro aplikace s omezeným prostorem nebo vystavením sálavému teplu z topných prvků výrobních linek. Díky promyšlenému prodlouženému designu je elektronika snímače umístěna mimo dosah zdroje sálavého tepla, čímž se snižuje riziko poškození.
Tyto snímače jsou navíc vybaveny teplotním snímačem, přičemž zákazník si může vybrat typ snímače, ať už termočlánek typu J, K nebo RTD (pt100). Po zvolení kompatibilního snímače pro měření teploty získává zákazník informaci i o teplotě taveniny z jednoho procesního připojení, což zvyšuje efektivitu a přesnost měření.
Flexibilní kapilára je navržena tak, aby byla odolná proti poškození a umožňovala vysokou míru ohybu, což usnadňuje instalaci a manipulaci se snímačem. Je nezbytné řádně upevnit hlavu snímače do přiloženého adaptéru, který je součástí balení. Pro dosažení optimálního výkonu doporučujeme umístit adaptér na část stroje, kde nedochází k nežádoucím vibracím ani otřesům, jež by mohly negativně ovlivnit snímač.
Délku pevné tyče a flexibilní kapiláry lze přizpůsobit dle individuálních potřeb, stejně jako další volitelné komponenty. Tímto způsobem je zajištěna maximální flexibilita při integraci snímače do široké škály průmyslových aplikací.
Výkonnostní charakteristiky
| Vstup, napájení: |
mV/V: doporučeno 10VDC, max. 12VDC
VDC: 16-30VDC
mA: 14-30VDC |
| Výstup, analogový: |
3.33mV/V, 0-10VDC, or 4-20mA |
| Přesnost*: |
±0.5% FS |
| Opakovatelnost: |
±0.2 FSO |
| Provozní teplota elektroniky, max: |
mV/V: 250°F (120°C); mA, VDC: 185°F (85°C) |
| Tlaková odolnost při přetížení: |
1.5 x FSO |
| Rozsahy tlaku (psi): |
0 - 15 000 PSI |
| Rozsahy tlaku (Bar): |
0 - 1000 Bar |
| Rozsahy tlaku (MPa): |
0 - 100 Mpa |
| Tlakové jednotky: |
PSI, Bar, Kg/cm2 , MPa, KPA |
| Nastavení nulového vyvážení (±% FS): |
mV/V: na; VDC: ±15%; mA: ±20% |
| Nastavení nulového vyvážení (±% FS): |
mV/V: ±10%; VDC, mA: ±0.5% |
| Odolnost můstku: |
mV/V: 345Ω, min |
| Izolační odpor: |
mV/V: 1000 MΩ @50VDC; VDC, mA: 100 MΩ @50VDC |
| Interní kalibrace (R-Cal): |
80% FSO ±1.0% FSO |
Mechanické a obalové materiály
| Technologie snímačů: |
4-ramenný tenzometrický můstek s lepenou fólií Wheatstoneův můstek |
| Teplota membrány: |
662°F (350°C) pro tuhý materiál; 752°F (400°C) pro ohebný materiál |
| Nulový posun (změna teploty procesu) Rtuť: |
25 psi/100°F (45psi/100°C), nominal |
| Nulový posun (změna teploty procesu) NaK: |
43 psi/100°F (90psi/100°C), nominal |
| Smáčená část: |
17-4 PH SST |
| Elektrické připojení: |
6 pin nebo Hirschmann |
| Připojení k procesu: |
Závit 1/2-20 UNF (45° kuželové těsnění) M14, M18, M22 |
| Montážní moment: |
250 in/lbs, max |
| Snímač teploty (volitelný): |
Termočlánek typu J nebo K s 3palcovým flexem, odporový teploměr PT100 |
Schválení a certifikace
| CE: |
Directive 2004/108/EC |
Doporučené příslušenství
| Sada nástrojů pro montážní otvory: |
Part Number 200925 |
| 6-pinový párovací konektor Bendix: |
Part Number 711600 |
| Montážní držák (elektronika): |
Part Number 200941 |
| Kabelové soubory, indikátory, ovladače: |
Consult distributor or Dynisco |
| Náhradní termočlánky: |
|
| K Type 6" |
Item Number HY001715 |
| J Type 6" |
Item Number HY001722 |
| J Type 9" |
Item Number HY001723 |
| J Type 12" |
Item Number HY001724 |
| PT100 RTD 6" |
Item Number HY001726 |
*Přesnost je definována jako kombinovaná chyba vyjádřená v procentech plného výstupu stupnice. Kombinovaná chyba zahrnuje linearitu (BSL), jak je definována v ISA-S37.1. **Abyste se vyhnuli ohnutí 6" čepu pomocí 12" klíče, nepoužívejte větší než uvedený krouticí moment bez podpory ohybového momentu. Při použití krouticího momentu na čenich delší než 12" působte proti ohybovému momentu podpěrou.
Průvodce objednáváním pro řadu Echo™ s rtutí
Průvodce objednáváním řady Echo™ s NaK

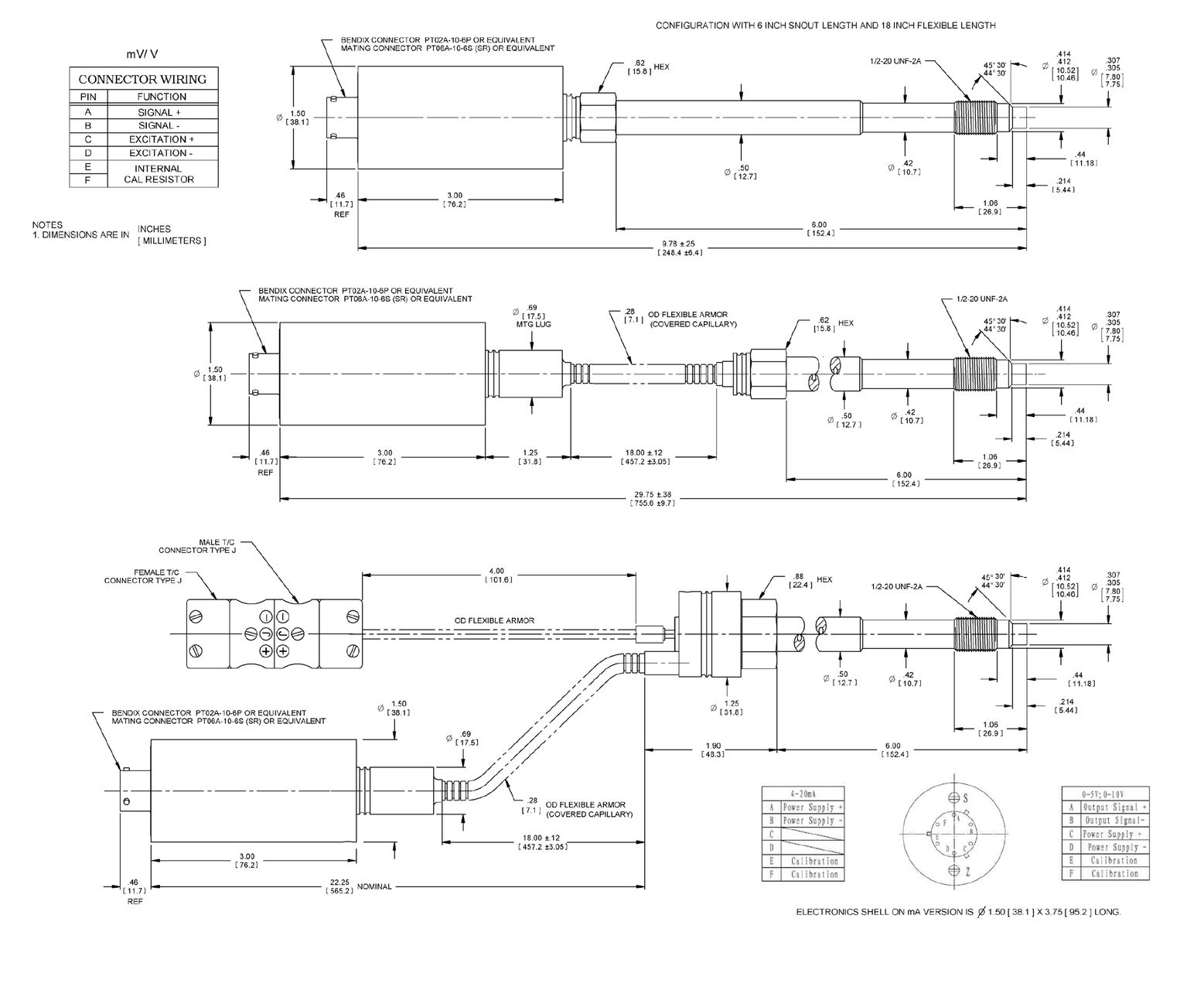

Echo™ řada- S pevnou tyčí - Rozměry
Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).
Echo™ řada- S flexibilní kapilárou - Rozměry
Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).
Echo™ řada- Kombinovaný snímač - Rozměry
Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).
