MDA 420 | 422 |  TDA 432 - Tlakové snímače taveniny v konstrukčním provedení s pevnou tyčí, flexibilní kapilárou nebo kombinovaným provedením s teplotním snímačem.

MDA 420 | 422 | TDA 432

MDA 420 je snímač s přesností ±0,25 % celkového rozsahu, který je ideální pro aplikace vyžadující vysokou přesnost, snadnou instalaci, opakovatelnost a spolehlivost. Tyto snímače poskytují průmyslový standard s výstupním signálem 3,33 mV/V, který je navržen tak, aby fungoval s většinou indikátorů tlaku a regulátorů. Snímače řady MDA 420 jsou vybaveny šestipinovým konektorem Bendix a volitelně jsou k dispozici konfigurace s termočlánky nebo odporovými teploměry pro měření teploty taveniny (modely TDA). Snímače jsou vybaveny závitem 1/2-20" UNF pro instalaci do standardních montážních otvorů a lze je dodat s řadou dalších konektorů a připojení.

Všechny senzory této řady lze nakonfigurovat podle vašich potřeb. Kontaktujte nás, rádi vám pomůžeme.

MDA 420 - Tlakový snímač taveniny v konstrukčním provedení s pevnou tyčí

MDA 420 - Tlakový snímač taveniny v konstrukčním provedení s pevnou tyčí

MDA 422 - Tlakový snímač taveniny v konstrukčním provedení s flexibilní kapilárou

MDA 422 - Tlakový snímač taveniny v konstrukčním provedení s flexibilní kapilárou

MDA 432 - Tlakový snímač taveniny v kombinovaném konstrukčním provedení s teplotním snímačem

MDA 432 - Tlakový snímač taveniny v kombinovaném konstrukčním provedení s teplotním snímačem

Sada snímačů taveniny MDA 420

Sada snímačů taveniny MDA 420

Detail - Bajonetový kabelový konektor Amphenol 6-PIN

Detail - Bajonetový kabelový konektor Amphenol 6-PIN

Standardní procesní připojení snímače 1/2-20 UNF s krytkou membrány.

Standardní procesní připojení snímače 1/2-20 UNF s krytkou membrány.

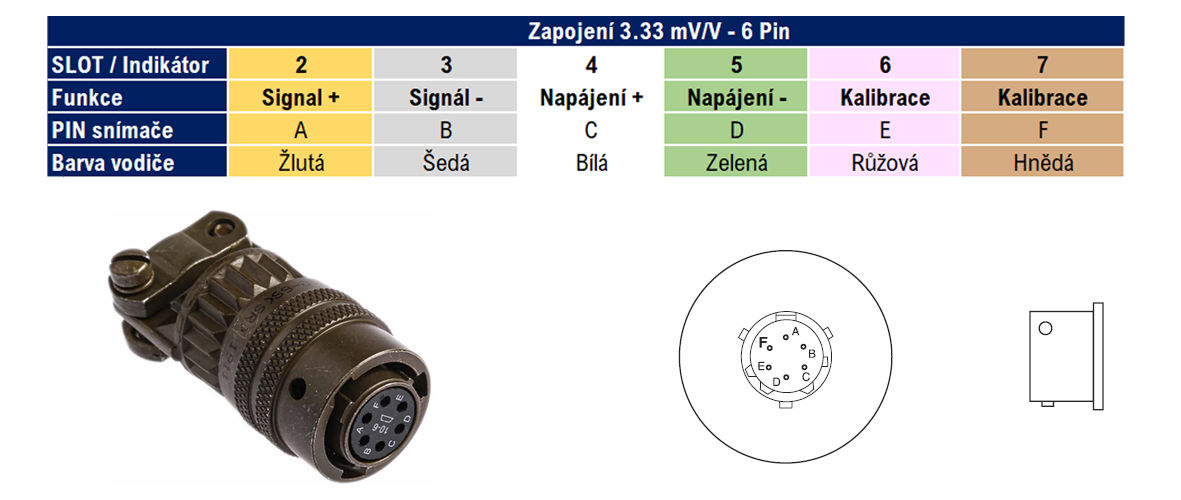

Koncovka snímače a kompatibilní kabelový konektor

Koncovka snímače a kompatibilní kabelový konektor

Poptávkový systém

Rádi Vám pomůžeme s nakonfigurováním vlastního produktu podle Vašich požadavků a potřeb. Pokud si nejste jisti ohledně konfigurace, uveďte prosím do poznámek potřebné informace o Vašem současném produktu, včetně případných konkurenčních variant. Na základě těchto informací Vám rádi pomůžeme najít alternativní produkt z řady Dynisco. Pokud je Vaše poptávka urgentní, dejte nám o tom prosím vědět, a my se pokusíme co nejrychleji vyřešit Vaši situaci. S potřebnými informacemi jsme schopni nabídnout model s drobnými odlišnostmi a vy tak můžete mít zboží již druhý den u sebe.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Dynisco:

Vaše osobní údaje budou zpracovány podle Podmínek zpracování osobních údajů.

Vysoká přesnost, jednoduchá instalace, opakovatelnost a spolehlivost

Naše tlakové snímače nabízejí efektivní, přesné a odolné řešení pro spolehlivé a bezpečné měření tlaku. Tyto snímače se uplatňují v řadě průmyslových oblastí, kde kontrolují a měří tlak taveniny a zajišťují optimální chod výrobních procesů. Díky své odolnosti vůči vysokým teplotám a tlakům, které jsou typické pro tyto aplikace, představují vhodnou volbu pro různorodé použití. Při výběru snímače je důležité zohlednit specifické požadavky vaší aplikace, jako teplotní rozsah, tlakový rozsah a materiály, se kterými bude snímač interagovat. Správný výběr snímače zaručuje spolehlivé a přesné výsledky a dlouhou životnost zařízení bez potíží. Instalace snímače do montážního otvoru výrobní linky je jednoduchá.

Avšak pokud máte pochybnosti ohledně správné instalace, neváhejte kontaktovat naše techniky. Jsme připraveni poskytnout podporu a nabídnout ideální řešení pro vaši aplikaci.

MDA420 Snímače tlaku taveniny- S pevnou tyčí


Snímače tlaku s pevnou tyčí se snadno instalují do montážního otvoru výrobní linky, což zaručuje jednoduchá a robustní konstrukce, jež je vhodná pro aplikace, kde snímač není vystaven sálavému teplu z linky a elektronika není vystavena extrémním teplotám. Nedoporučujeme instalaci těchto snímačů ve svislé pozici nad linkou (pozice 12 hodin), neboť sálavé teplo může negativně ovlivnit životnost elektroniky snímače. V takovém případě doporučujeme použít konstrukci snímače s flexibilní kapilárou, která umožňuje odklonit elektroniku od sálavého tepla a zajistit tak dlouhou životnost snímače. Mezi hlavní výhody tohoto typu snímače patří odolnost vůči nárazům a vibracím, díky čemuž jsou schopny odolávat mechanickým namáháním, což zvyšuje jejich životnost a snižuje potřebu údržby. Dále se vyznačují vysokou přesností, kterou zajišťují kvalitní materiály a pokročilá technologie měření, což je zásadní pro efektivní řízení procesů.

MDA422 Snímače tlaku taveniny - S pevnou tyčí a flexibilní kapilárou


Snímače tlaku s pružnou kapilárou představují profesionální řešení vhodné pro aplikace s omezeným prostorem nebo vystavením sálavému teplu z topných prvků výrobních linek. Díky promyšlenému prodlouženému designu je elektronika snímače umístěna mimo dosah zdroje sálavého tepla, čímž se snižuje riziko poškození.

Flexibilní kapilára je navržena tak, aby byla odolná proti poškození a umožňovala vysokou míru ohybu, což usnadňuje instalaci a manipulaci se snímačem. Je nezbytné řádně upevnit hlavu snímače do přiloženého adaptéru, který je součástí balení. Pro dosažení optimálního výkonu doporučujeme umístit adaptér na část stroje, kde nedochází k nežádoucím vibracím ani otřesům, jež by mohly negativně ovlivnit snímač.

Délku pevné tyče a flexibilní kapiláry lze přizpůsobit dle individuálních potřeb, stejně jako další volitelné komponenty. Tímto způsobem je zajištěna maximální flexibilita při integraci snímače do široké škály průmyslových aplikací.

TDA432 Snímače tlaku taveniny - Kombinované snímače s pevnou tyčí, flexibilní kapilárou a teplotním snímačem


Kombinované snímače tlaku s pružnou kapilárou představují profesionální řešení vhodné pro aplikace s omezeným prostorem nebo vystavením sálavému teplu z topných prvků výrobních linek. Díky promyšlenému prodlouženému designu je elektronika snímače umístěna mimo dosah zdroje sálavého tepla, čímž se snižuje riziko poškození.

Tyto snímače jsou navíc vybaveny teplotním snímačem, přičemž zákazník si může vybrat typ snímače, ať už termočlánek typu J, K nebo RTD (pt100). Po zvolení kompatibilního snímače pro měření teploty získává zákazník informaci i o teplotě taveniny z jednoho procesního připojení, což zvyšuje efektivitu a přesnost měření.

Flexibilní kapilára je navržena tak, aby byla odolná proti poškození a umožňovala vysokou míru ohybu, což usnadňuje instalaci a manipulaci se snímačem. Je nezbytné řádně upevnit hlavu snímače do přiloženého adaptéru, který je součástí balení. Pro dosažení optimálního výkonu doporučujeme umístit adaptér na část stroje, kde nedochází k nežádoucím vibracím ani otřesům, jež by mohly negativně ovlivnit snímač.

Délku pevné tyče a flexibilní kapiláry lze přizpůsobit dle individuálních potřeb, stejně jako další volitelné komponenty. Tímto způsobem je zajištěna maximální flexibilita při integraci snímače do široké škály průmyslových aplikací.



Výkonnostní charakteristiky


Rozsah tlaku: 0-17 bar až 0-2000 bar
Přesnost: ±0,25 % f.s.v. (do 50 barů ±1 % f.s.v.).
Opakovatelnost: ±0,1 % f.s.v. (do 50 barů ±0,2 % f.s.v.);
Rozlišení: Nekonečný
Maximální přetížení (bez vlivu na provozní hodnoty): 2x tlakový rozsah pro rozsah 1000 a 1400 barů max. 1750 bar a max. 2400 bar pro rozsah 2000 bar
Tlaková pojistka: Maximální rozsah tlaku 6x. 3000 bar
Materiál přicházející do styku s taveninou: 15-5 PH SST (č. mat. 1.4545) s povlakem DyMax®



Teplotní charakteristiky



Membrána

Max. Teplota:  400°C
Posun nuly v důsledku změny teploty: <0.2 bar / 10°C
Hlava snímače

Max. Teplota:  120°C
Posun nuly v důsledku změny teploty: ±0.2% f.s.v./10°C
Posun citlivosti v důsledku změny teploty: ±0,1 % f.s.v./10 °C (do 50 barů ±0,2 % f.s.v./10 °C)

Elektrické charakteristiky




Konfigurace: 4-arm Wheatstone bridge strain gage
Interní kalibrace bočníku: 80% f.s.v ±0.5%
Výstupní signál: 3.33 mV/V
Napájecí napětí: 10 V DC, max. 12 V DC
Nastavení nuly: ±5% f.s.v
Odolnost proti přetížení: 350Ω
Odolnost proti úniku: 1000MΩ at 50 Vdc



Návod k objednání tlakových snímačů MDA420 a MDA460

MDA 420 - Rozměry

Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).

MDA 422 - Rozměry

Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).

TDA 432 - Rozměry

Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).
