MDA 435 - Tlakový snímač taveniny v konstrukčním provedení s exponovanou kapilárou
MDA 435 - Tlakový snímač taveniny v konstrukčním provedení s exponovanou kapilárou

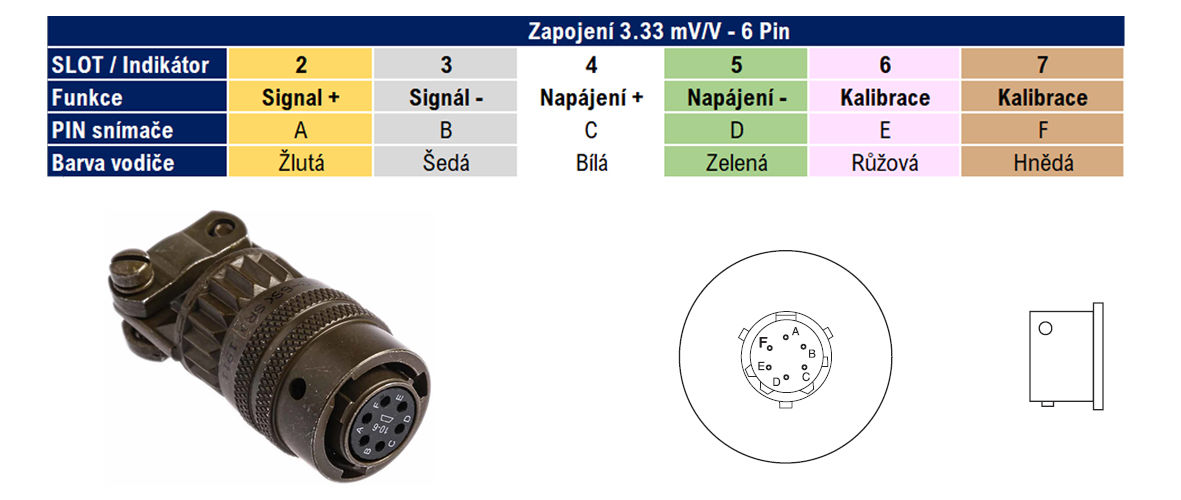

Koncovka snímače a kompatibilní kabelový konektor
Detail - Bajonetový kabelový konektor Amphenol 6-PIN
Poptávkový systém
Rádi Vám pomůžeme s nakonfigurováním vlastního produktu podle Vašich požadavků a potřeb. Pokud si nejste jisti ohledně konfigurace, uveďte prosím do poznámek potřebné informace o Vašem současném produktu, včetně případných konkurenčních variant. Na základě těchto informací Vám rádi pomůžeme najít alternativní produkt z řady Dynisco. Pokud je Vaše poptávka urgentní, dejte nám o tom prosím vědět, a my se pokusíme co nejrychleji vyřešit Vaši situaci. S potřebnými informacemi jsme schopni nabídnout model s drobnými odlišnostmi a vy tak můžete mít zboží již druhý den u sebe.
Pokud potřebujete více informací, neváhejte nás kontaktovat.
Konfigurační kód Dynisco:
Vysoká přesnost, jednoduchá instalace, opakovatelnost a spolehlivost
Speciální senzor pro stísněné instalační prostory nebo vstřikovací aplikace.
MDA435 Tlakové snímače - s Flexiblní a exponovanou kapilárou
Inovativní snímač tlaku, dokonale navržený pro vstřikovací aplikace s minimálním prostorem pro instalaci. Díky svým jedinečným vlastnostem a nejmodernějším technickým parametrům si tento snímač poradí s náročnými podmínkami v jakémkoli prostředí. Výrobce nešetřil na pokročilých technologiích a sofistikovaných výrobních procesech, což umožnilo dosáhnout velmi malých rozměrů a nízké hmotnosti snímače, aniž by to jakkoli ohrozilo jeho vynikající výkon. Snímač tlaku je ideálním řešením pro širokou škálu vstřikovacích aplikací, a to díky své výjimečné odolnosti vůči vibracím, kterým velmi dobře odolává. Příjemným bonusem je snadná a bezproblémová instalace tohoto snímače v prostorách s omezenými rozměry.
Výkonnostní charakteristiky
| Rozsah tlaku: |
0-17 bar až 0-2000 bar |
| Přesnost: |
± 0,5 % f.s.v. - do 50 barů ± 1 % f.s.v. |
| Opakovatelnost: |
± 0,1 % f.s.v. - do 50 barů ± 0,2 % f.s.v. |
| Rozlišení: |
Nekonečný |
| Maximální přetížení (bez vlivu na provozní údaje): |
2 x tlakový rozsah, ale pro rozsah 1000 a 1400 barů max.1750 barů, pro 2000 barů max. 2400 bar |
| Tlak při roztržení: |
Maximální rozsah tlaku 6x. 3000 bar |
| Materiál přicházející do styku s médii: |
15-5 Mat. č. 1.4545, potažený DyMAXem |
Teplotní charakteristiky
Membrána
|
|
| Max. Teplota: |
400°C |
| Posun nuly v důsledku změny teploty: |
<0.2 bar / 10°C |
Hlava snímače:
|
|
| Max. Teplota: |
120°C |
| Posun nuly v důsledku změny teploty: |
±0.2% f.s.v./10°C |
| Posun citlivosti v důsledku změny teploty: |
±0,1 % f.s.v./10 °C (do 50 barů ±0,2 % f.s.v./10 °C) |
Elektrické charakteristiky
| Konfigurace: |
Čtyřramenný Wheatstoneův můstkový tenzometr |
| Interní kalibrace: |
80% f.s.v ±0.5% |
| Výstupní signál: |
3.33 mV/V |
| Napájecí napětí: |
10 V DC, max. 12 V DC |
| Nastavení nuly: |
±5% f.s.v |
| Napěťový odpor: |
350Ω |
| Izolační odpor: |
1000 MΩ při 50 Vdc |
Objednací specifikace pro řadu MDA435 a MDA467

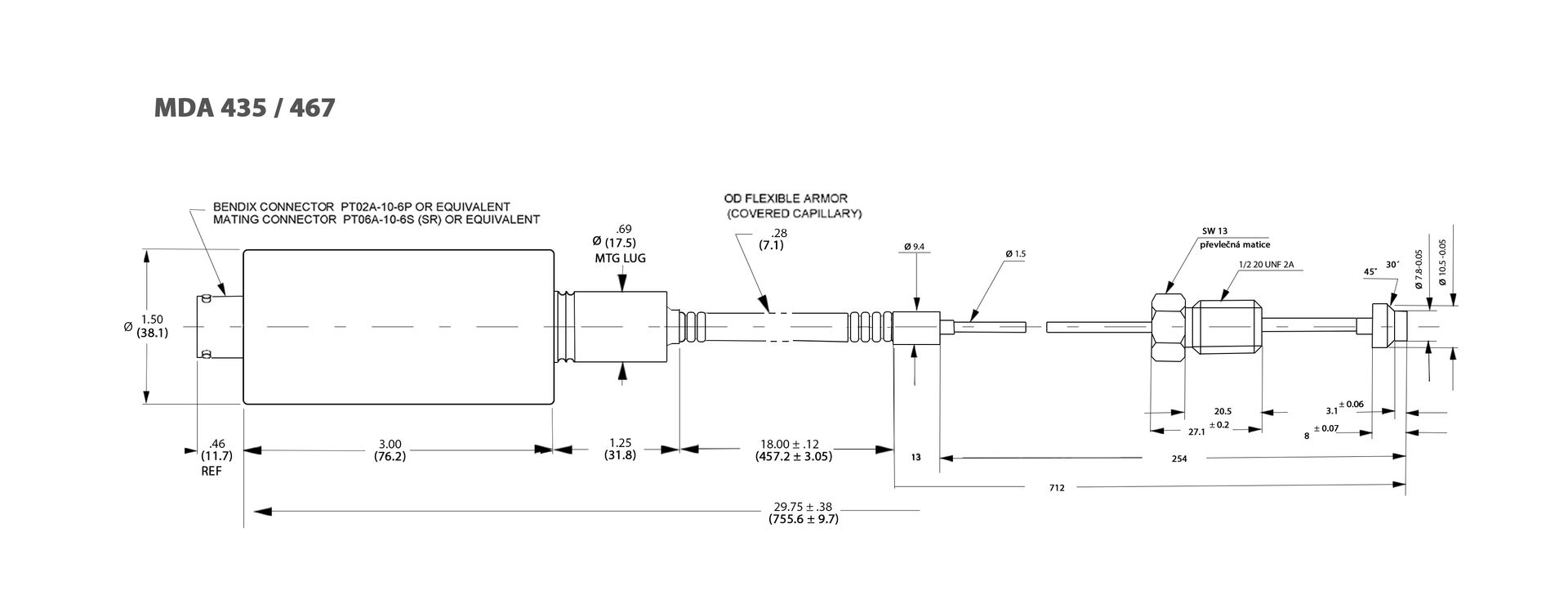

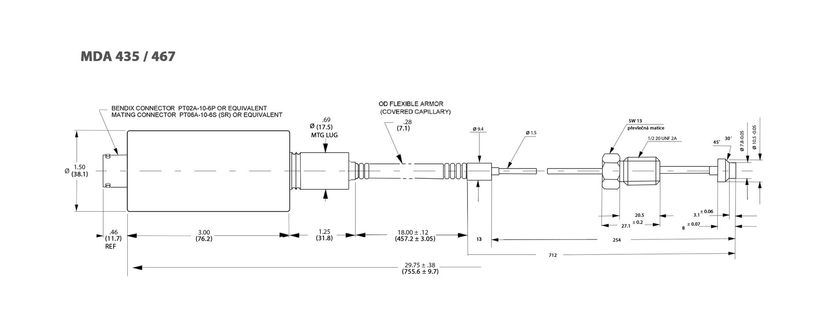

MDA 435 - Rozměry
Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).
