PT46x6 Series
Snímač řady PT46X6 je snímač s ±0,5 %, který je ideální pro měření tlaku taveniny pro všeobecné účely vyžadující jednoduchou instalaci, opakovatelnost a spolehlivost. Převodníky PT46X6 poskytují průmyslový standardní zesílený signál 0 - 10 Vdc určený pro spolupráci s DCS a PLC, k dispozici jsou také výstupy 1 - 11 Vdc. Převodník PT46X6 je vybaven potenciometry nuly a rozpětí, které umožňují přizpůsobit převodník procesním podmínkám. K dispozici jsou volitelné konfigurace s termočlánky nebo odporovými teploměry pro zajištění teploty taveniny. Převodník PT46X6 je vybaven závitem 1/2-20 UNF pro instalaci do standardních montážních otvorů pro převodníky a může být dodán s různými elektrickými připojeními.
Tlakové snímače Dynisco - řada PT46X6
Tlakové snímače Dynisco - řada PT46X6
Tlakové snímače Dynisco - řada PT46X6
Tlakové snímače Dynisco - řada PT46X6
Tlakové snímače Dynisco - řada PT46X6
Tlakové snímače Dynisco - řada PT46X6
Poptávkový systém
Rádi Vám pomůžeme s nakonfigurováním vlastního produktu podle Vašich požadavků a potřeb. Pokud si nejste jisti ohledně konfigurace, uveďte prosím do poznámek potřebné informace o Vašem současném produktu, včetně případných konkurenčních variant. Na základě těchto informací Vám rádi pomůžeme najít alternativní produkt z řady Dynisco. Pokud je Vaše poptávka urgentní, dejte nám o tom prosím vědět, a my se pokusíme co nejrychleji vyřešit Vaši situaci. S potřebnými informacemi jsme schopni nabídnout model s drobnými odlišnostmi a vy tak můžete mít zboží již druhý den u sebe.
Pokud potřebujete více informací, neváhejte nás kontaktovat.
Konfigurační kód Dynisco:
Ideální pro měření tlaku taveniny pro všeobecné účely
Naše tlakové snímače nabízejí efektivní, přesné a odolné řešení pro spolehlivé a bezpečné měření tlaku. Tyto snímače se uplatňují v řadě průmyslových oblastí, kde kontrolují a měří tlak taveniny a zajišťují optimální chod výrobních procesů. Díky své odolnosti vůči vysokým teplotám a tlakům, které jsou typické pro tyto aplikace, představují vhodnou volbu pro různorodé použití. Při výběru snímače je důležité zohlednit specifické požadavky vaší aplikace, jako teplotní rozsah, tlakový rozsah a materiály, se kterými bude snímač interagovat. Správný výběr snímače zaručuje spolehlivé a přesné výsledky a dlouhou životnost zařízení bez potíží. Instalace snímače do montážního otvoru výrobní linky je jednoduchá.
Avšak pokud máte pochybnosti ohledně správné instalace, neváhejte kontaktovat naše techniky. Jsme připraveni poskytnout podporu a nabídnout ideální řešení pro vaši aplikaci.
PT4606 Snímače tlaku taveniny- S pevnou tyčí
Snímače tlaku s pevnou tyčí se snadno instalují do montážního otvoru výrobní linky, což zaručuje jednoduchá a robustní konstrukce, jež je vhodná pro aplikace, kde snímač není vystaven sálavému teplu z linky a elektronika není vystavena extrémním teplotám. Nedoporučujeme instalaci těchto snímačů ve svislé pozici nad linkou (pozice 12 hodin), neboť sálavé teplo může negativně ovlivnit životnost elektroniky snímače. V takovém případě doporučujeme použít konstrukci snímače s flexibilní kapilárou, která umožňuje odklonit elektroniku od sálavého tepla a zajistit tak dlouhou životnost snímače. Mezi hlavní výhody tohoto typu snímače patří odolnost vůči nárazům a vibracím, díky čemuž jsou schopny odolávat mechanickým namáháním, což zvyšuje jejich životnost a snižuje potřebu údržby. Dále se vyznačují vysokou přesností, kterou zajišťují kvalitní materiály a pokročilá technologie měření, což je zásadní pro efektivní řízení procesů.
PT4626 Snímače tlaku taveniny - S pevnou tyčí a flexibilní kapilárou
Snímače tlaku s pružnou kapilárou představují profesionální řešení vhodné pro aplikace s omezeným prostorem nebo vystavením sálavému teplu z topných prvků výrobních linek. Díky promyšlenému prodlouženému designu je elektronika snímače umístěna mimo dosah zdroje sálavého tepla, čímž se snižuje riziko poškození.
Flexibilní kapilára je navržena tak, aby byla odolná proti poškození a umožňovala vysokou míru ohybu, což usnadňuje instalaci a manipulaci se snímačem. Je nezbytné řádně upevnit hlavu snímače do přiloženého adaptéru, který je součástí balení. Pro dosažení optimálního výkonu doporučujeme umístit adaptér na část stroje, kde nedochází k nežádoucím vibracím ani otřesům, jež by mohly negativně ovlivnit snímač.
Délku pevné tyče a flexibilní kapiláry lze přizpůsobit dle individuálních potřeb, stejně jako další volitelné komponenty. Tímto způsobem je zajištěna maximální flexibilita při integraci snímače do široké škály průmyslových aplikací.
TPT4636 Snímače tlaku taveniny - Kombinované snímače s pevnou tyčí, flexibilní kapilárou a teplotním snímačem
Kombinované snímače tlaku s pružnou kapilárou představují profesionální řešení vhodné pro aplikace s omezeným prostorem nebo vystavením sálavému teplu z topných prvků výrobních linek. Díky promyšlenému prodlouženému designu je elektronika snímače umístěna mimo dosah zdroje sálavého tepla, čímž se snižuje riziko poškození.
Tyto snímače jsou navíc vybaveny teplotním snímačem, přičemž zákazník si může vybrat typ snímače, ať už termočlánek typu J, K nebo RTD (pt100). Po zvolení kompatibilního snímače pro měření teploty získává zákazník informaci i o teplotě taveniny z jednoho procesního připojení, což zvyšuje efektivitu a přesnost měření.
Flexibilní kapilára je navržena tak, aby byla odolná proti poškození a umožňovala vysokou míru ohybu, což usnadňuje instalaci a manipulaci se snímačem. Je nezbytné řádně upevnit hlavu snímače do přiloženého adaptéru, který je součástí balení. Pro dosažení optimálního výkonu doporučujeme umístit adaptér na část stroje, kde nedochází k nežádoucím vibracím ani otřesům, jež by mohly negativně ovlivnit snímač.
Délku pevné tyče a flexibilní kapiláry lze přizpůsobit dle individuálních potřeb, stejně jako další volitelné komponenty. Tímto způsobem je zajištěna maximální flexibilita při integraci snímače do široké škály průmyslových aplikací.
Výkonnostní charakteristiky
Výstupy: |
|
|---|---|
| PT46x6: | 0 - 10 Vdc |
| PT46x6B: | 1 - 11 Vdc |
| Vstupní napětí: | 16 - 36 Vdc |
| Přesnost: | ±0,5 % kombinovaná chyba FSO (včetně linearity, opakovatelnosti a hystereze) |
| Opakovatelnost: | ±0.2% FSO |
| Konfigurace: | Čtyřramenný fóliový tenzometr s Wheatstoneovým můstkem |
| Odolnost proti zatížení: | Minimálně 2 000 ohmů |
| Přetlak: | 2X FSO nebo 35 000 psi (podle toho, která hodnota je nižší) |
| Nastavení nuly Rozsah nastavení: | ±15% |
| Nastavení rozsahu Rozsah nastavení: | ±15% |
| Interní kalibrace (R-Cal): | 80% FSO ±0.5% |
Teplotní a mechanické vlastnosti
| Maximální teplota membrány: | 750°F (400°C) |
|---|---|
| Posun nuly (v důsledku změny teploty): | 25 psi/100°F Typical (45 psi/100°C) |
| Provozní teplota elektroniky: | -20° až 185°F (-29° až 85°C) |
| Posun nuly (v důsledku změny teploty): | ± 0.05% FS/°F max (± 0.10% FS/°C max) |
| Posun rozpětí (v důsledku změny teploty): | ± 0.02% FS/°F max (± 0.04% FS/°C max |
| Montážní moment: | 500 inch/lbs. max |
| Standardní smáčené části: | SST s povlakem Dymax® 15-5 PH |
Průvodce objednáváním pro řadu PT46x6

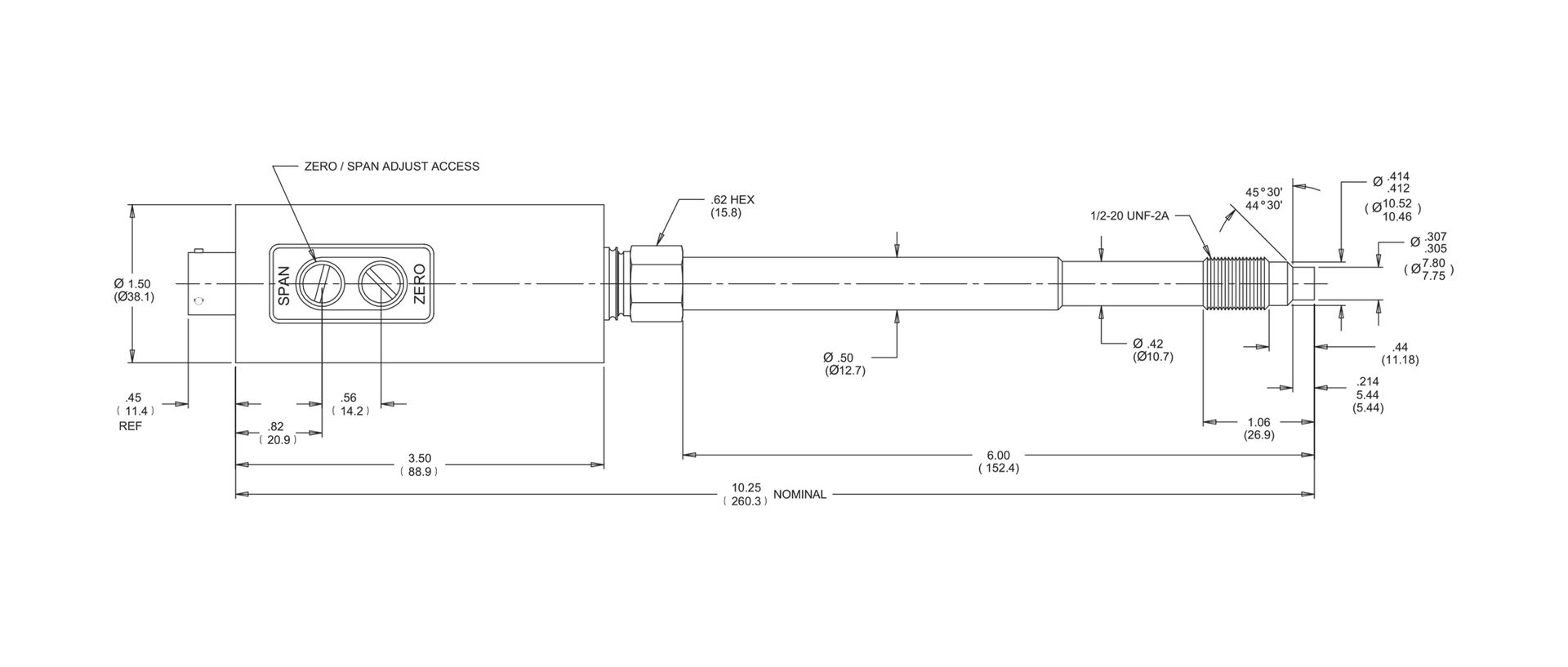

PT4606 - Rozměry
Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).

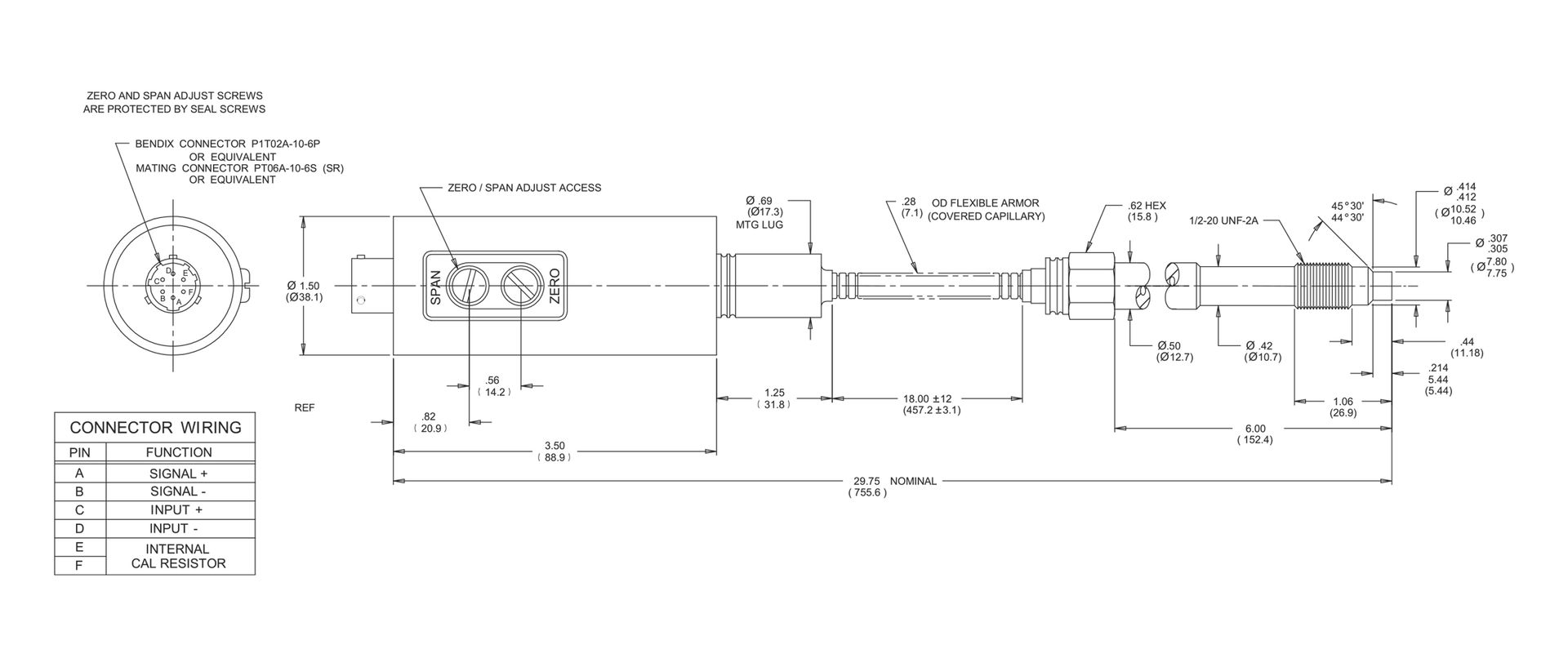

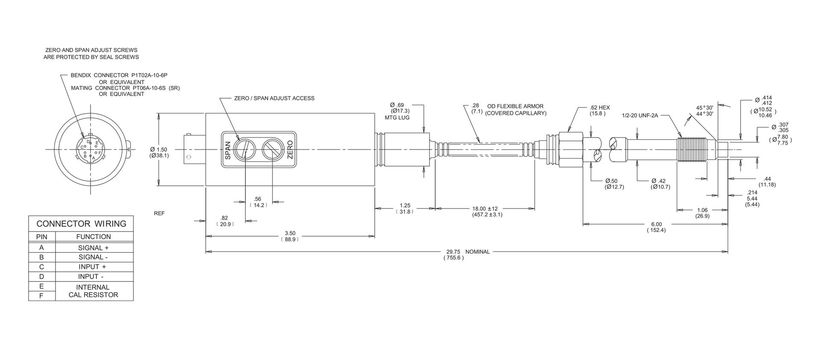

PT4626 - Rozměry
Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).

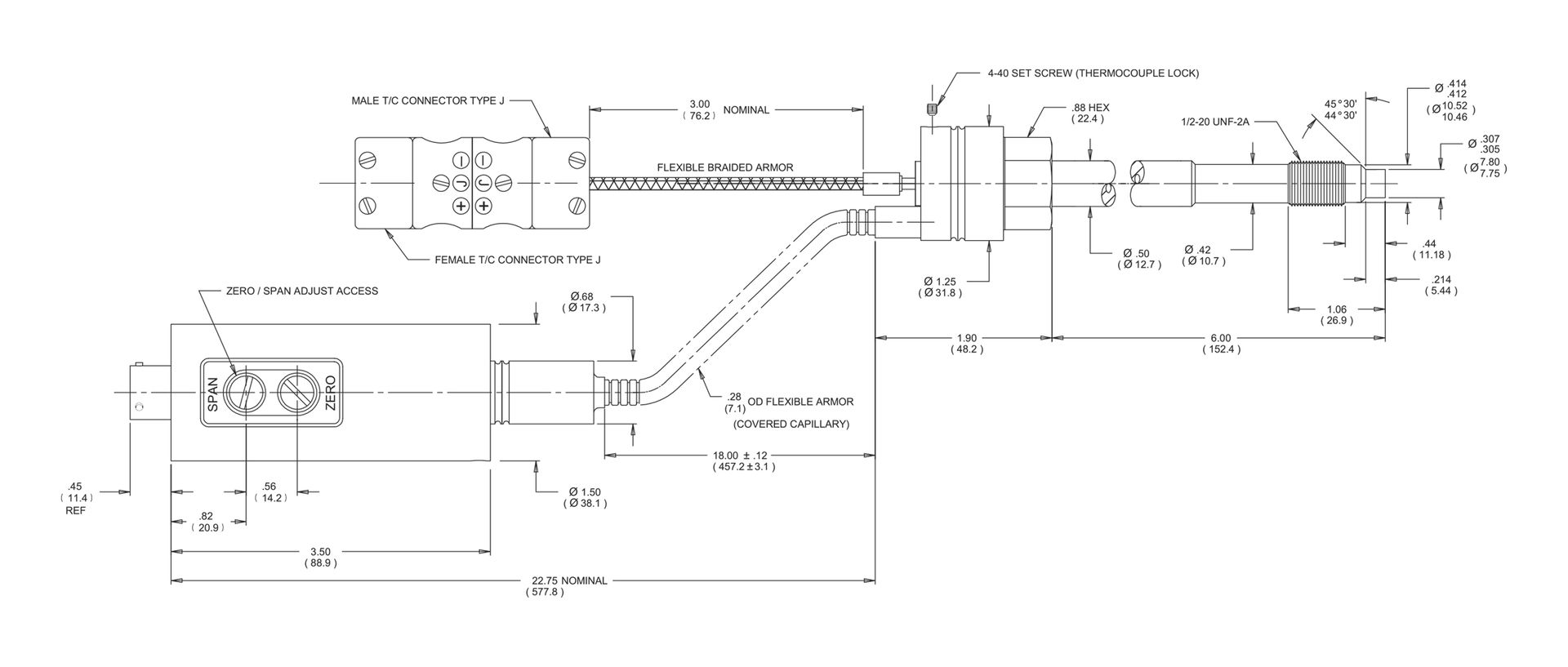

TPT4636 - Rozměry
Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).
