PT4674 - Tlakový snímač taveniny v provedení s exponovanou kapilárou a výstupním signálem 4-20mA.

PT4674 (4-20 mA)

Snímač Dynisco řady PT4674 je snímač s ±0,5%, který je ideální pro měření tlaku taveniny tam, kde je omezený prostor. Převodník PT4674 poskytuje standardní průmyslový signál 4-20 mA se zesílením, který je určen pro spolupráci s DCS a PLC. Převodník PT4674 je vybaven nastavitelnými potenciometry nuly a rozpětí.

PT4674 je vybaven převlečnou maticí 1/2-20 UNF pro jednoduchou a snadnou instalaci v místech s omezeným prostorem. Převodník lze dodat v různých délkách, aby vyhovoval požadavkům aplikace.

Všechny senzory této řady lze nakonfigurovat podle vašich potřeb. Kontaktujte nás, rádi vám pomůžeme.

PT4674PT4674 -Tlakový snímač taveniny v konstrukčním provedení s exponovanou kapilárou XL

PT4674PT4674 -Tlakový snímač taveniny v konstrukčním provedení s exponovanou kapilárou XL

Koncovka snímače a kompatibilní kabelový konektor

Koncovka snímače a kompatibilní kabelový konektor

Nastavovací šrouby - sloužící k nastavení nuly a horního rozsahu snímače

Nastavovací šrouby - sloužící k nastavení nuly a horního rozsahu snímače

Detail - Bajonetový kabelový konektor Amphenol 6-PIN

Detail - Bajonetový kabelový konektor Amphenol 6-PIN

Poptávkový systém

Rádi Vám pomůžeme s nakonfigurováním vlastního produktu podle Vašich požadavků a potřeb. Pokud si nejste jisti ohledně konfigurace, uveďte prosím do poznámek potřebné informace o Vašem současném produktu, včetně případných konkurenčních variant. Na základě těchto informací Vám rádi pomůžeme najít alternativní produkt z řady Dynisco. Pokud je Vaše poptávka urgentní, dejte nám o tom prosím vědět, a my se pokusíme co nejrychleji vyřešit Vaši situaci. S potřebnými informacemi jsme schopni nabídnout model s drobnými odlišnostmi a vy tak můžete mít zboží již druhý den u sebe.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Dynisco:

Vaše osobní údaje budou zpracovány podle Podmínek zpracování osobních údajů.

Speciální provedení snímače tlaku s flexibilní kapilárou a exponovanou kapilárou

Naše tlakové snímače nabízejí efektivní, přesné a odolné řešení pro spolehlivé a bezpečné měření tlaku. Tyto snímače se uplatňují v řadě průmyslových oblastí, kde kontrolují a měří tlak taveniny a zajišťují optimální chod výrobních procesů. Díky své odolnosti vůči vysokým teplotám a tlakům, které jsou typické pro tyto aplikace, představují vhodnou volbu pro různorodé použití. Při výběru snímače je důležité zohlednit specifické požadavky vaší aplikace, jako teplotní rozsah, tlakový rozsah a materiály, se kterými bude snímač interagovat. Správný výběr snímače zaručuje spolehlivé a přesné výsledky a dlouhou životnost zařízení bez potíží. Instalace snímače do montážního otvoru výrobní linky je jednoduchá.
Avšak pokud máte pochybnosti ohledně správné instalace, neváhejte kontaktovat naše techniky. Jsme připraveni poskytnout podporu a nabídnout ideální řešení pro vaši aplikaci.

PT4674 Tlakový snímač taveniny - S flexibilní kapilárou a exponovanou kapilárou


Inovativní snímač tlaku, dokonale navržený pro vstřikovací aplikace s minimálním prostorem pro instalaci. Díky svým jedinečným vlastnostem a nejmodernějším technickým parametrům si tento snímač poradí s náročnými podmínkami v jakémkoli prostředí. Výrobce nešetřil na pokročilých technologiích a sofistikovaných výrobních procesech, což umožnilo dosáhnout velmi malých rozměrů a nízké hmotnosti snímače, aniž by to jakkoli ohrozilo jeho vynikající výkon. Snímač tlaku je ideálním řešením pro širokou škálu vstřikovacích aplikací, a to díky své výjimečné odolnosti vůči vibracím, kterým velmi dobře odolává. Příjemným bonusem je snadná a bezproblémová instalace tohoto snímače v prostorách s omezenými rozměry.

Výkonnostní charakteristiky


Výstup: 4 - 20 mA
Vstupní napětí: 14 - 36 Vdc
Kombinovaná chyba: ±0,5 % FSO, (včetně linearity, opakovatelnosti a hystereze)
Opakovatelnost: ± 0.2%FSO
Konfigurace: Čtyřramenný fóliový tenzometr s Wheatstoneovým můstkem
Odolnost proti zatížení: 0 - 1,100 Ohms
Přetlak: 2 X FSO nebo 35 000 psi (podle toho, která hodnota je nižší)
Interní kalibrace (R-Cal): 80% FSO +/- 0.5%
Izolační odpor:bration (R-Cal): 1000 megohms @ 50 Vdc



Teplotní a mechanické vlastnosti



Maximální teplota membrány: 750ºF (400ºC)
Posun nuly (v důsledku změny teploty): Typicky 25 psi/100ºF (45 psi/100ºC)
Provozní teplota elektroniky: -20ºF až 185ºF (-25ºC až 85ºC)
Posun nuly v důsledku změny teploty: +/- 0.05% FS/oF max (+/- 0.10% FS/oC max)
Montážní moment: 500 inch/lbs. maximum
Standardní smáčené části: SST s povlakem DyMax™ 15-5 PH

Průvodce objednáváním pro řadu PT4674

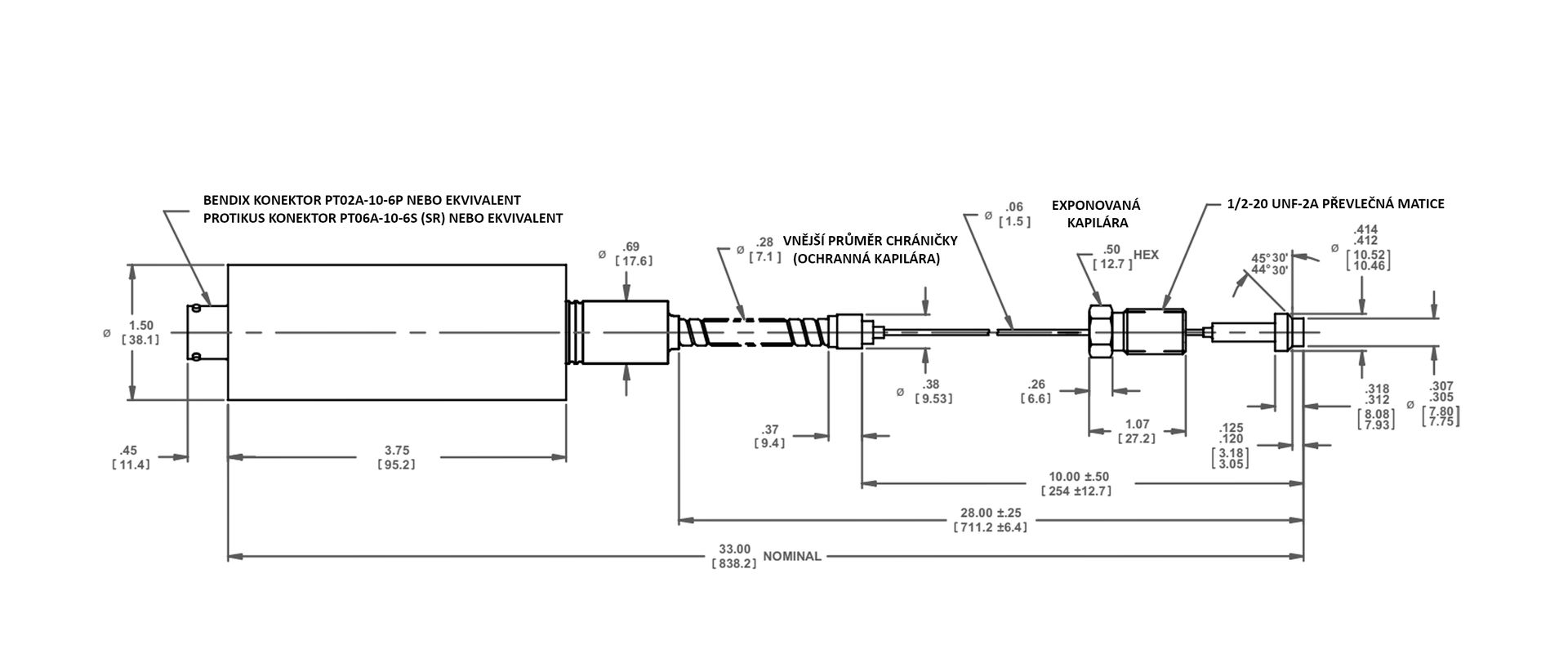

PT4674 Series - Rozměry

Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).
